Canon ImageCLASS MF4350d Снятие правой боковой панели
Боковая панель — это пластиковая деталь, которая защищает внутренности принтера. В этом руководстве показано, как аккуратно снять панель, не сломав её.
Шаг 1
Поднимите крышку принтера, как показано на фото.
Шаг 2

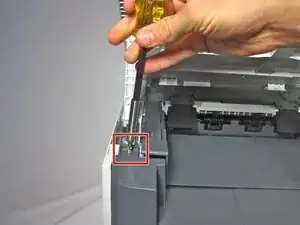

Найдите и открутите два боковых винта длиной 10 мм. По одному на каждой стороне.
Шаг 3
Отстегните пластиковую панель от принтера, начиная сверху.
Возможно, панель придётся немного покачать, чтобы ослабить защёлки.
Чтобы снять нижнюю часть панели, аккуратно положите принтер на спину.
При перемещении принтера необходимо поддерживать крышку сканера.
Шаг 4

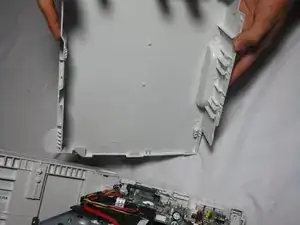

Осторожно отстегните правую боковую панель (при взгляде на переднюю часть принтера) от корпуса.
Используйте лёгкие движения вперёд‑назад, чтобы вынуть защёлки.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
