Замена блока питания Brother MFC-J4420DW
Если принтер Brother MFC-J4420DW не включается, блок питания может быть неисправен.
Сначала попробуйте другие варианты сброса принтера. Например, шаги в https://de.ifixit.com/Anleitung/Brother+...
В этих инструкциях не приводится информация о том, как отремонтировать блок питания, а только о том, как его извлечь.
Шаг 1
Отключите сетевой кабель принтера
Откройте принтер так же, как для доступа к порту USB.

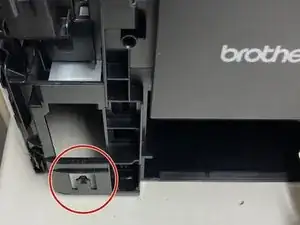

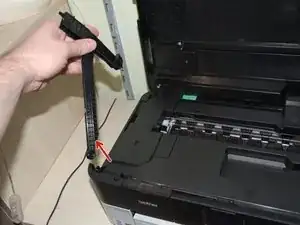

Вытащите заднюю часть держателя крышки (см. вторую фотографию). После этого можно снять верхнюю часть держателя крышки.
Теперь полностью снимите держатель крышки.
Удобно поставить принтер рядом с опорой, чтобы можно было прислонить верхнюю часть, например, к стене.
Шаг 2
Далее снимите крышку с левой стороны принтера (сначала приподнимите правую сторону крышки).

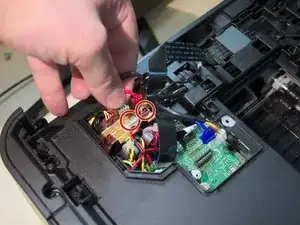

Отсоедините чёрный ленточный кабель, синие и белые разъёмы от их гнёзд и отвинтите кабель, который закреплён винтом (см. второе изображение).
Снимите красный и белый разъёмы из их гнёзд, как показано на третьем изображении.
Шаг 3

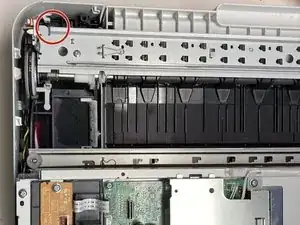

Поднимите пластиковую деталь, показанную на первом изображении, вверх к верхней части принтера

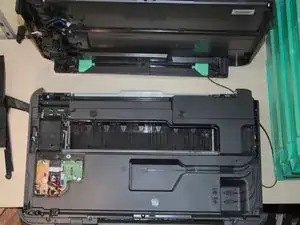

Теперь вы можете легко снять верхнюю крышку принтера, оттолкнув её от корпуса (не вверх).
Шаг 4
Удалите винты, соединяющие чёрную пластиковую крышку с принтером (см. изображение)
Снимите крышку
Шаг 5
Следующие шаги основаны на сервисном руководстве для струйных устройств Brother MODELS: DCP-J4120DW MFC-J4320DW/J4420DW MFC-J4520DW MFC-J4620DW/J4625DW. В частности, раздел 9.29 «Power Supply PCB ASSY».
Шаг 6
Снимите разъём с множеством красных проводов. (На фотографии уже снят. Остальные разъёмы снимать не требуется.)
Шаг 7
Необходимо удалить два винта.
Шаг 8
Освободите защёлку, чтобы блок питания можно было извлечь вниз.
Шаг 9

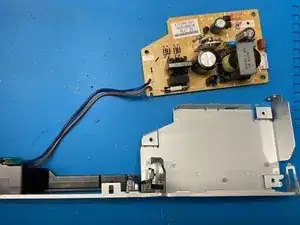

Вот как выглядит блок питания.
На нём маркировка B57U152-2 LF1
Возможной отправной точкой здесь является припаянный предохранитель F1. По плате указано «250V T2.5AH».
Однако предохранитель может быть лишь следствием, а не причиной. См., например, статью https://www.mikrocontroller.net/topic/50...
Заключение
Соберите устройство в обратном порядке.
