Замена ремня сканера Canon ImageCLASS MF4350d
Если вы заметили, что подсветка сканера не перемещается, проблемой может быть ремень сканера. Ремень может быть повреждён или изношен. Это руководство поможет вам заменить ремень сканера.
Шаг 1
Если вы в любой момент заметите стекло с трещинами или осколками, обращайтесь с ним осторожно. Разбитое стекло острое и может причинить серьёзные повреждения.
Поднимите крышку. Затем тщательно осмотрите стекло. Если есть трещины или осколки — действуйте крайне осторожно.
Шаг 2
Найдите чёрные и белые петли.
Аккуратно извлеките чёрные и белые петли.
Шаг 3
Далее найдите и снимите четыре винта 10 мм.
Шаг 4
Аккуратно отожмите верхнюю панель, начиная со задней части принтера.
Шаг 5
После снятия панели проверьте, нет ли разбитого стекла. Если есть — работайте в перчатках. Неправильное обращение с разбитым стеклом может привести к травме.
Шаг 6

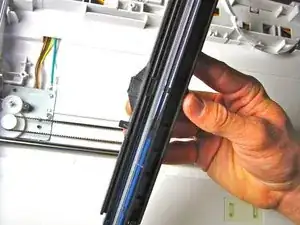

Удалите чёрный компонент, аккуратно потянув его вверх от чёрного ремня сканера.
Шаг 7
Нажмите на белый фиксатор и сдвиньте его в сторону пружины, как показано. Одновременно вытяните ремень сканера из направляющей.
Возьмите новый ремень и установите его так же, как вы снимали старый.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
