Замена динамика Canon ImageCLASS MF4350d

Поднимите крышку принтера, как показано на фото.

Найдите и удалите два боковых винта диаметром 10 мм. Они находятся с каждой стороны.

Отсоедините пластиковую панель от принтера, начиная с верхней части.

Возможно, вам потребуется немного покачать панель, чтобы ослабить ее.

Чтобы снять нижнюю часть панели, аккуратно положите принтер на спину.

Крышка сканера должна быть поддержана при перемещении принтера.

Бережно отсоедините боковую панель (смотрим на переднюю часть принтера) от устройства.

Используйте легкие движения взад и вперед, чтобы вытащить крючки.

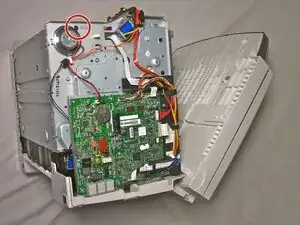

Положите принтер на левую сторону для лучшего доступа к динамику.

Примечание: Крышка сканера должна быть поддержана при перемещении принтера.

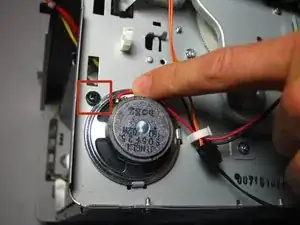

Найдите черный винт диаметром 7 мм, удерживающий динамик на месте.

Используя отвертку с крестообразным жалом, открутите винт диаметром 7 мм.

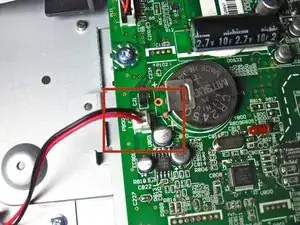

Найдите красные и черные провода, подключенные к динамику.

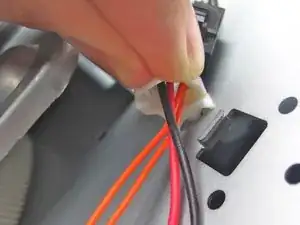

Освободите белый зажим, удерживающий провода на месте, нажав на вкладку сверху.

Извлеките красные и черные провода из жгута.

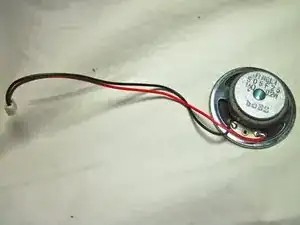

При замене старого динамика не касайтесь никаких частей нового динамика, кроме проводов. Это может повредить динамик.

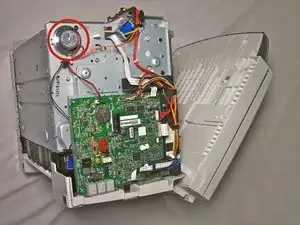

Поднимите динамик.
