Замена конденсатора в NEC LCD1770NX

Положите монитор экраном вниз на чистую ровную поверхность.

Плотно снимите заднюю панель подставки, потянув её вверх и от монитора.

Отверните два винта Philips PH2 длиной 6 мм, чтобы отделить кожух подставки от самой подставки.

Крепко возьмите кожух подставки рукой и сдвиньте его к основанию подставки.

Отверните два винта Philips PH2 длиной 14,5 мм, удерживающие подставку на мониторе.

Поднимите подставку строго вверх, чтобы снять её.

Положите монитор экраном вверх.

Снимите рамку, поместив пальцы на внутреннюю сторону рамки и потянув наружу и вверх; рамка должна защёлкнуть и отойти.

Продолжайте по кругу вокруг экрана.

Отверните два винта 7 мм внизу узла кнопок.

Не вытягивайте узел кнопок слишком быстро или с чрезмерной силой! Провода могут быть повреждены.

Вытяните узел кнопок на несколько сантиметров и отсоедините цветные кабели.

Отверните золотистый винт Philips PH000 длиной 7 мм, удерживающий узел кнопок на мониторе.

Снимите узел кнопок с монитора.

С монитором лицевой стороной вниз отверните пять винтов Philips PH2 длиной 7 мм по периметру кожуха.

Отверните два винта Philips PH2 длиной 14,5 мм, расположенные на выступающем центре кожуха.

Осторожно снимите кожух с монитора.

Отверните десять винтов Philips PH2 длиной 5 мм, удерживающих металлический кожух на мониторе.

Снимите металлический кожух с монитора, чтобы получить доступ к платам.

Отметьте или запишите, какие разъёмы соответствуют каким цветам. (Розовый или синий)

Снимите четыре разъёма на коричневой плате, потянув вверх за язычки и покачивая их. Также можно использовать лопаточку, чтобы приподнять удерживающие их защёлки.

Найдите несколько многопроволочных разъёмов на плате.

Они соединяют несколько частей каждой платы и состоят из проводов разных цветов. Также есть хомут, удерживающий два жгута проводов вместе — его можно разрезать, если он мешает.

Отсоедините три пластиковых разъёма от плат синего цвета, потянув их вверх с покачиванием.

Потребуется некоторая сила; может помочь использование больших тонкогубцев.

Найдите большой чёрный силовой разъём.

Используя крестовую отвертку #1, отверните два болта 8 мм, удерживающие чёрные скобы к металлической раме.

Найдите и снимите золотистый винт Philips длиной 10 мм рядом с чёрным силовым разъёмом. Он фиксирует провод, подключённый к разъёму питания.

Отверните пять винтов 8 мм Phillips #1, расположенных в разных местах на плате.

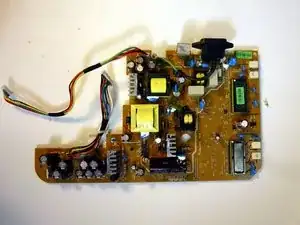

Поднимите коричневую плату блока питания с рамы и отложите в сторону.

Найдите неисправный конденсатор на плате.

Плохие конденсаторы можно определить по вздутию или разрыву сверху.

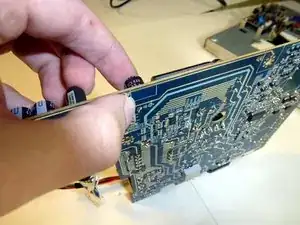

Переверните плату и найдите соответствующие паяные соединения. Конденсаторы имеют два соединения на противоположной стороне печатной платы.

Убедитесь, что вы определили правильные паяные соединения! Не хотелось бы, чтобы вы выпаяли не тот компонент!

Помните, в каком направлении расположен белый штрих на конденсаторе! Полярность важна для конденсатора! Метки на плате также подскажут, в какую сторону ориентировать конденсатор.

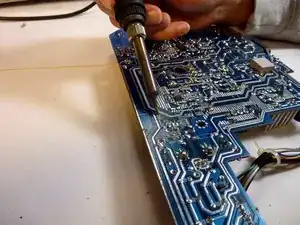

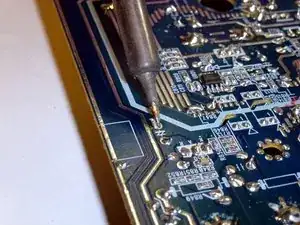

Используйте паяльную станцию и оплетку для распайки, чтобы удалить припой с двух соединений.

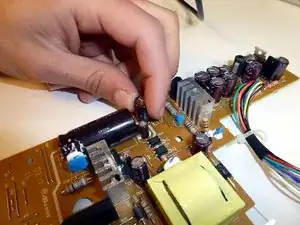

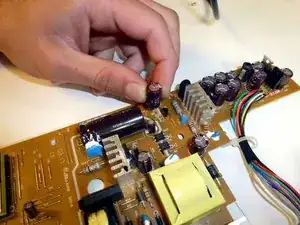

Удалите конденсатор с платы — возможно, придётся выпрямить выводы, прежде чем вы сможете легко извлечь его.
