Замена платы USB/Ethernet Dell 1350cnw

Шаг 1

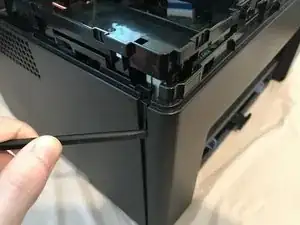

Вставьте монтажный инструмент за каждый конец пластиковой планки. Подденьте наружу, чтобы отщёлкнуть и потянуть концы вперёд от принтера.

Примечание — для отщёлкивания правого конца требуется открыть крышку тонера для доступа.

Шаг 2

Вставьте монтажный инструмент между передней планкой и верхней крышкой принтера и подденьте вперёд, чтобы освободить защёлки, удерживающие верхний край на месте.

Шаг 3

Наклоните верхнюю часть передней планки от принтера и снимите её, подняв вверх.

Шаг 4

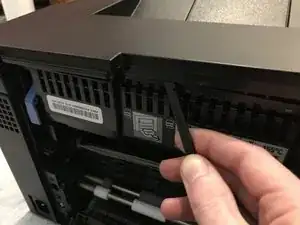

Отщёлкните задний конец пластиковой окантовки, поддев её от задней панели принтера.

Тяните деталь окантовки в сторону задней части принтера.

Наклоните верхний край от принтера и снимите его, подняв вверх.

Шаг 5

Подденьте передний край модуля панели управления, чтобы освободить защёлку.

Поднимите передний край и слегка потяните модуль вперёд, чтобы отстегнуть задний край.

Выньте разъём кабеля, чтобы отключить модуль дисплея/панели управления.

Шаг 6

Снимите переднюю нижнюю заслонку, осторожно согнув её в середине и выводя фиксаторы по одному с каждого конца.

Шаг 7

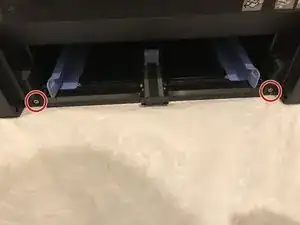

Удолните оба филипсовых винта 7 мм, крепящие переднюю крышку.

Шаг 8

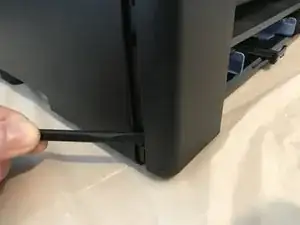

Отщёлкните три защёлки вдоль каждого конца передней крышки, поддевая наружу и вперёд монтажным инструментом, как показано.

Шаг 9

Выдвиньте нижний край от принтера и опустите переднюю крышку вниз от верхнего края, чтобы снять её.

Шаг 10

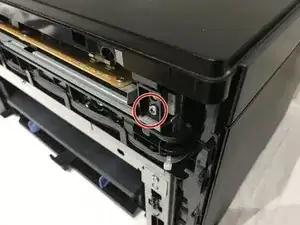

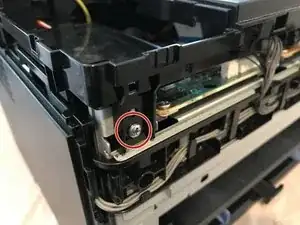

Отвинтите оба филипсовых винта 5 мм M3, крепящие кронштейны верхней крышки к шасси.

Шаг 11

Сдвиньте кронштейны верхней крышки вперёд от металлической рамы и поднимите, чтобы ослабить передний край верхней крышки.

Шаг 12

Отщёлкните защёлку верхней крышки с направляющего штифта в задней части принтера и поднимите угол верхней крышки.

Шаг 13

Разведите задний край верхней крышки и заднюю крышку принтера, чтобы отщёлкнуть верхнюю крышку.

Шаг 14

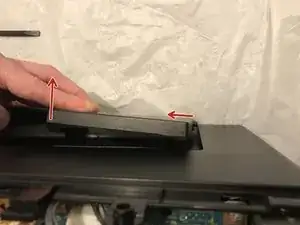

Поднимите верхнюю крышку от угла панели управления, потянув в направлении заднего правого угла.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла с прикреплённым угловым/боковым элементом.

Шаг 15

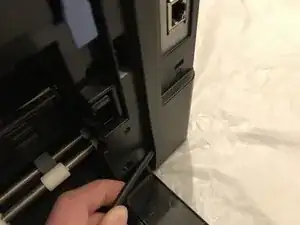

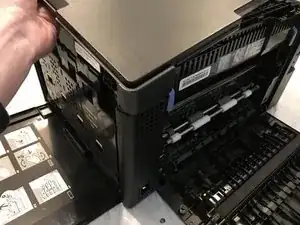

Отщёлкните задний край боковой крышки, поддев её от задней панели принтера.

Оттяните верх боковой панели от принтера.

Поднимите принтер снизу, чтобы освободить нижние защёлки, после чего боковая панель отпадёт от принтера.

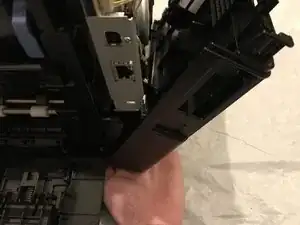

Шаг 16

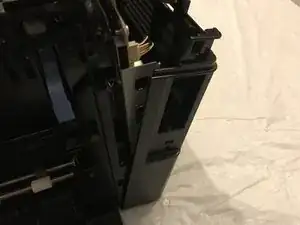

Выньте разъём модуля Wi‑Fi из платы USB/Ethernet, чтобы отключить его.

Шаг 17

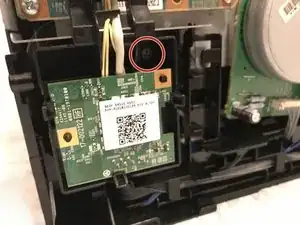

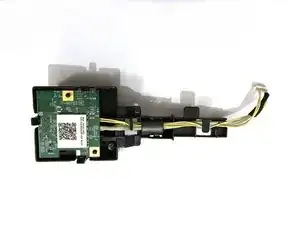

Отвинтите филипсовый винт 7 мм, крепящий модуль Wi‑Fi к принтеру, и снимите модуль Wi‑Fi.

Шаг 18

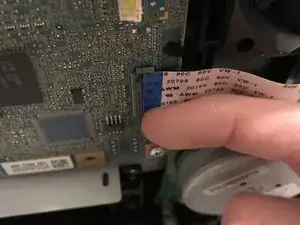

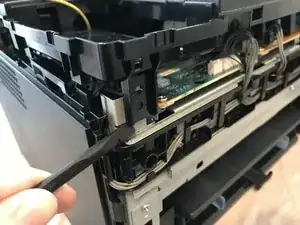

Поднимите фиксирующую планку, чтобы отщёлкнуть и освободить плоский гибкий кабель данных.

Аккуратно вытяните плоский гибкий кабель из разъёма.

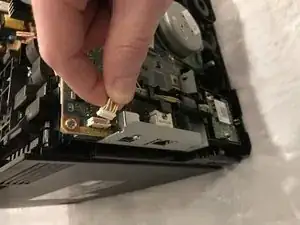

Шаг 19

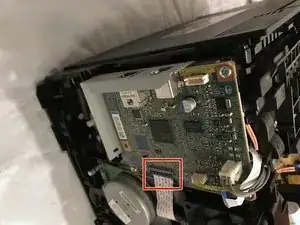

Выньте меньший плоский гибкий кабель из его разъёма, затем повторите для оставшихся двух разъёмов.

Шаг 20

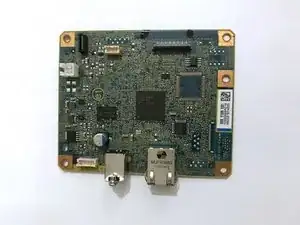

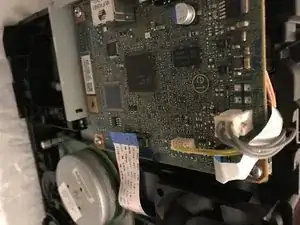

Отвинтите филипсовый винт 4 мм M3, удерживающий USB‑разъём на задней монтажной пластине.

Отвинтите четыре филипсовых винта 5 мм M3, крепящие плату USB/Ethernet к кронштейну, и извлеките плату из принтера.

Заключение

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
