Замена предохранителя NEC LCD1770NX

Положите монитор экраном вниз на чистую ровную поверхность.

Плотно снимите заднюю панель подставки, потянув её вверх и от монитора.

Открутите два винта Phillips PH2 длиной 6 мм, чтобы отделить кожух подставки от опоры.

Крепко возьмите кожух подставки рукой и сдвиньте его к основанию подставки.

Открутите два винта Phillips PH2 длиной 14.5 мм, крепящие подставку к монитору.

Поднимите подставку строго вверх, чтобы снять её.

Поставьте монитор экраном вверх.

Снимите рамку, поместив пальцы на внутреннюю сторону рамки и потянув наружу и вверх — рамка должна защёлкнуться и отойти.

Продолжайте по периметру экрана.

Открутите два винта 7 мм снизу кнопочной панели.

Не вытягивайте кнопочную панель слишком быстро и без осторожности! Провода могут повредиться.

Вытащите кнопочную панель на несколько сантиметров и отсоедините цветные кабели.

Открутите золотистый винт Phillips PH000 длиной 7 мм, крепящий кнопочную панель к монитору.

Снимите кнопочную панель с монитора.

С лицевой стороны вниз открутите пять винтов Phillips PH2 длиной 7 мм по периметру корпуса.

Открутите два винта Phillips PH2 длиной 14.5 мм, расположенные на возвышенном центре корпуса.

Осторожно снимите корпус с монитора.

Открутите десять винтов Philips PH2 длиной 5 мм, крепящих металлический кожух к монитору.

Снимите металлический кожух с монитора, чтобы открыть доступ к платам.

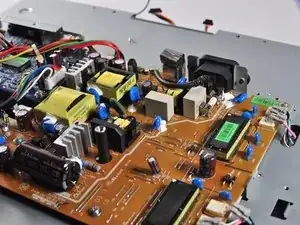

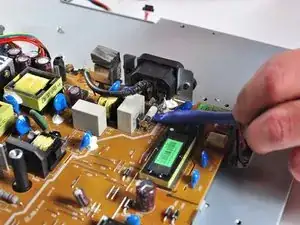

Осторожно подденьте инструментом для поддевания предохранитель блока питания снизу.

С помощью поддевания приподнимите предохранитель блока питания до тех пор, пока он не ляжет на свои зажимы.

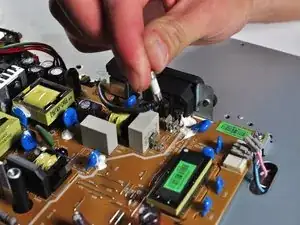

Осторожно извлеките предохранитель блока питания вручную.

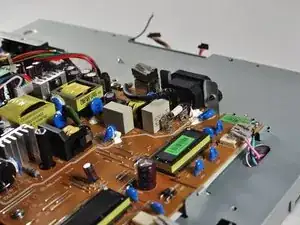

Установите заменный предохранитель блока питания на зажимы предохранителя.

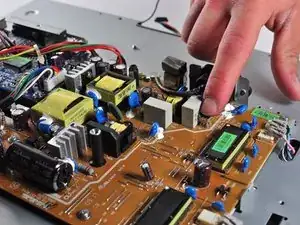

Пальцем нажмите на концы заменённого предохранителя, пока он надёжно не сядет в зажимы.
