Замена печатных плат Canon Selphy CP720

Выверните три винта Phillips #1 длиной 6 мм.

Выверните четыре винта Phillips #1 длиной 8 мм, расположенные в каждом углу корпуса.

Возьмите по половине корпуса устройства в каждую руку и раздвиньте их. Они соединены между собой, поэтому не разъединяйте их полностью.

Снимите боковую панель, чтобы получить доступ к внутренней части принтера.

Выверните четыре винта Phillips #00 длиной 8 мм, которые крепят верхнюю печатную плату к корпусу.

Выверните два винта Phillips #00 длиной 8 мм с жёлтой платы.

Выверните два винта Phillips #00 длиной 8 мм, крепящие экран.

Поднимите печатную плату, жёлтую плату и экран.

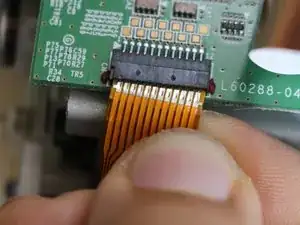

Чтобы отделить экран от печатной платы, захватите плоский кабель данных у основания чёрного разъёма на плате и потяните параллельно поверхности платы в направлении экрана.

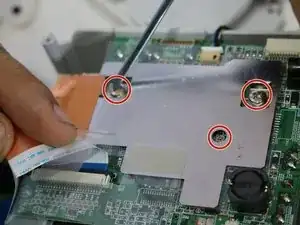

Перейдя к нижней половине принтера, выверните два винта Philips длиной 6 мм и один винт Philips длиной 8 мм в отверстии на металлической пластине. Снимите металлическую пластину.

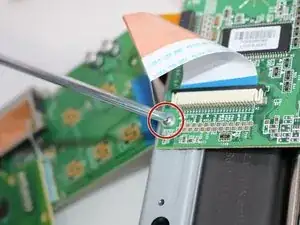

Выверните фланцевый винт Philips с печатной платы, расположенный непосредственно под широким плоским кабелем, соединяющим обе платы.

Найдите разъём на краю платы рядом с двумя первыми винтами, которые вы удалили.

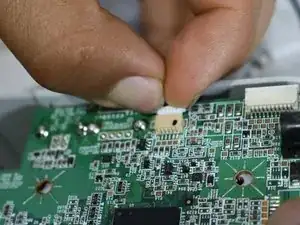

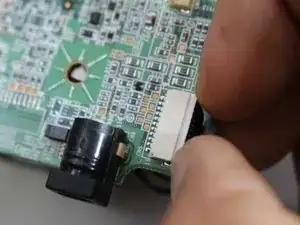

Чтобы вынуть разъём из гнезда, захватите его за белый пластмассовый корпус и потяните от печатной платы, в сторону от центра.

Найдите второй разъём дальше по тому же краю платы.

Захватите белый пластмассовый разъём по бокам и аккуратно, но уверенно вытяните его наружу.

Найдите третий разъём, скрытый под широким плоским кабелем.

Возьмитесь за корпус плоского кабеля и вытяните его.

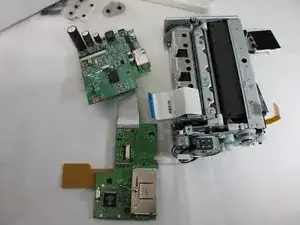

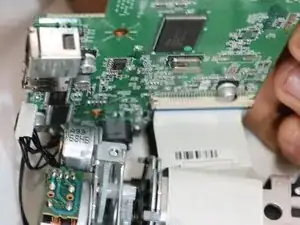

Поднимите печатную плату с нижней сборки принтера, открыв доступ к широкому белому плоскому кабелю данных.

Вытяните коннектор плоского кабеля из его гнезда параллельно плате. Теперь все печатные платы должны быть освобождены от устройства.
