Замена вентилятора охлаждения Canon Selphy CP720
В этом руководстве показано, как заменить вентилятор охлаждения в Selphy CP720. Это выполняется для устранения перегрева, вызванного неисправным вентилятором.
Шаг 1

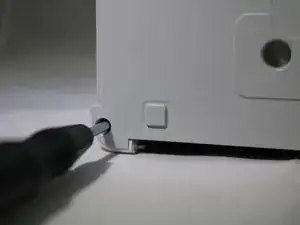

Удалите четыре винта с крестообразной шлицем Phillips #1 длиной 8 мм с нижней части принтера.
Шаг 2
Осторожно приподнимите верхнюю половину принтера, сняв её с основания.
Между двумя половинами подключён ленточный кабель данных, поэтому не тяните сильно и держите половины близко друг к другу.
Шаг 3

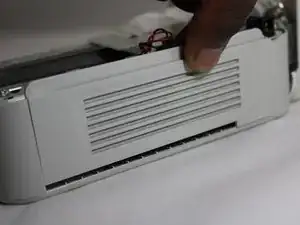

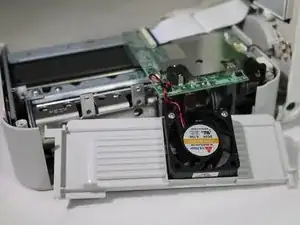

Снимите боковую панель, выдвинув её наружу.
Шаг 4

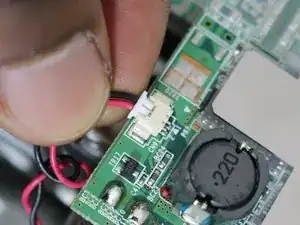

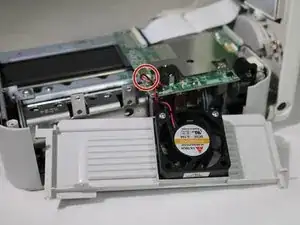

Отсоедините вентилятор от платы, аккуратно потянув за разъём провода у основания гнезда.
Не дергайте за провода. Постепенное увеличение силы при вытягивании — лучший способ отсоединить провода.
Шаг 5

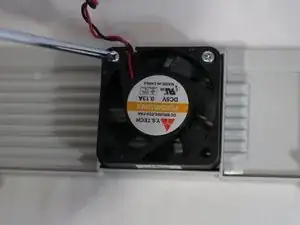

Открутите два винта с крестообразной шлицем Phillips #1 длиной 8 мм, крепящие вентилятор.
Снимите вентилятор с панели.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
