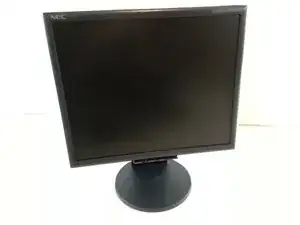

Замена входа питания NEC LCD1770NX

Замена блока питания потребует пайки

Шаг 1

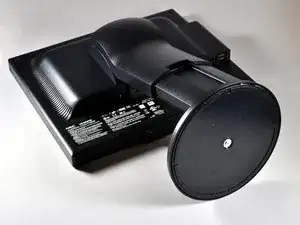

Разместите монитор экраном вниз на чистой ровной поверхности.

Шаг 2

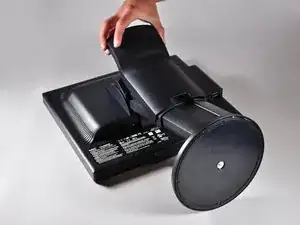

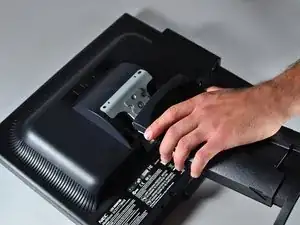

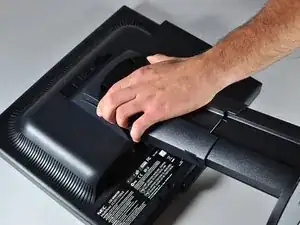

Плотно снимите заднюю панель подставки, потянув её вверх и от монитора.

Шаг 3

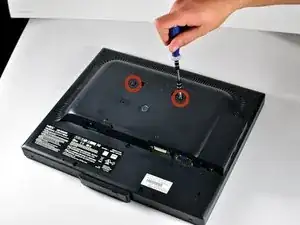

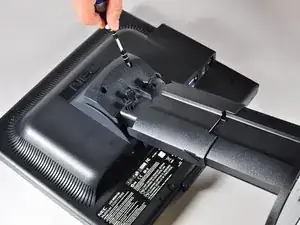

Отверните два винта Phillips PH2 длиной 6 мм, чтобы отделить корпус подставки от подставки.

Шаг 4

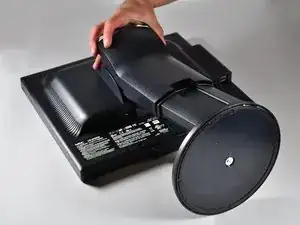

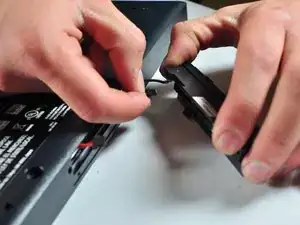

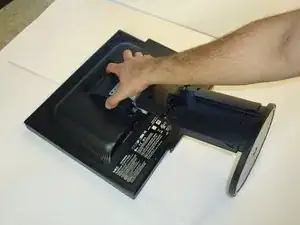

Плотно возьмитесь за корпус подставки и сдвиньте его к основанию подставки.

Шаг 5

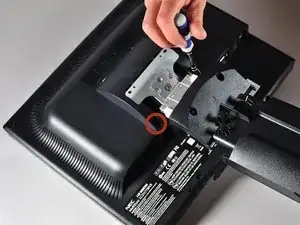

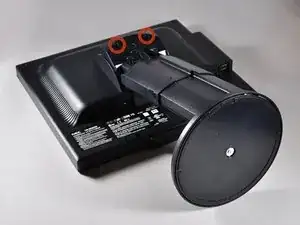

Отверните два винта Phillips PH2 длиной 14,5 мм, крепящие подставку к монитору.

Шаг 6

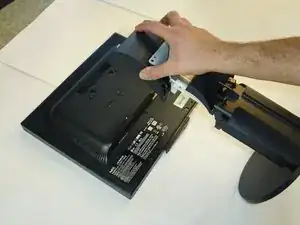

Поднимите подставку вертикально вверх, чтобы снять её.

Шаг 7

Разместите монитор экраном вверх.

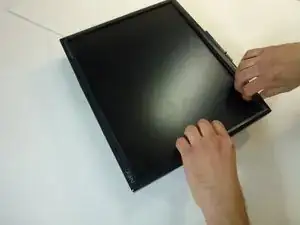

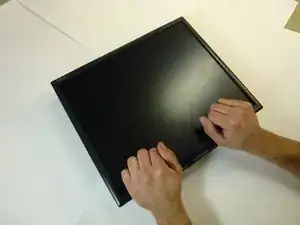

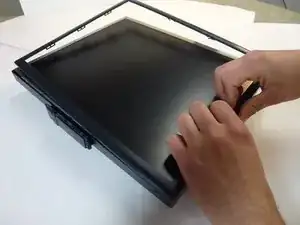

Снимите рамку, поместив пальцы с внутренней стороны рамки и потянув наружу и вверх; рамка должна отщелкнуться.

Продолжайте по периметру экрана.

Шаг 8

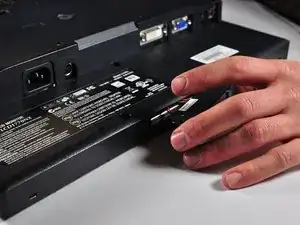

Отверните два винта 7 мм на нижней части блока кнопок.

Не вытягивайте блок кнопок слишком быстро или с избыточной силой! Провода могут быть повреждены.

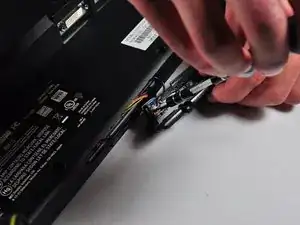

Вытащите блок кнопок на несколько сантиметров и отключите цветные кабели.

Шаг 9

Отверните золотистый винт Phillips PH000 длиной 7 мм, удерживающий блок кнопок на мониторе.

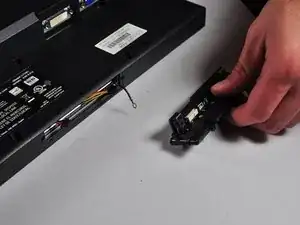

Снимите блок кнопок с монитора.

Шаг 10

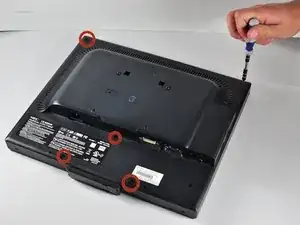

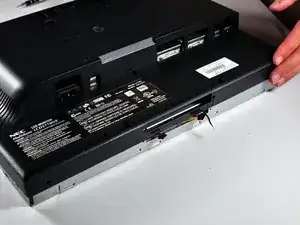

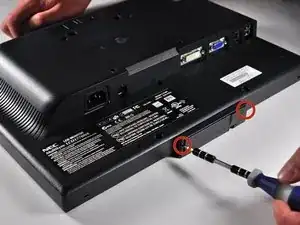

При расправленном мониторe отверните 5 винтов Phillips PH2 длиной 7 мм вокруг внешней части корпуса.

Шаг 11

Отверните 2 винта Phillips PH2 длиной 14,5 мм, расположенных на выступающем центральном участке корпуса.

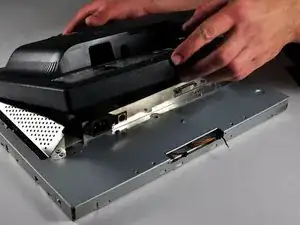

Осторожно снимите корпус с монитора.

Шаг 12

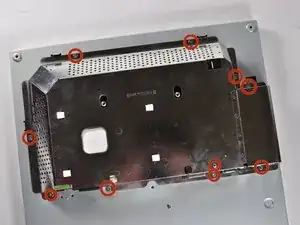

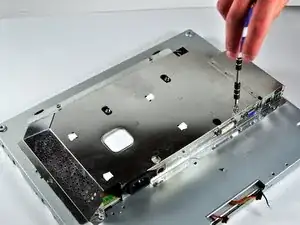

Отверните 10 винтов Philips PH2 длиной 5 мм, крепящих металлический кожух к монитору.

Шаг 13

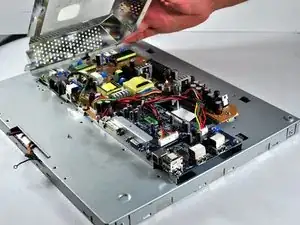

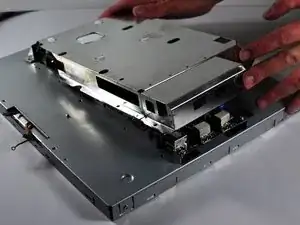

Снимите металлический кожух с монитора, чтобы открыть платы.

Шаг 14

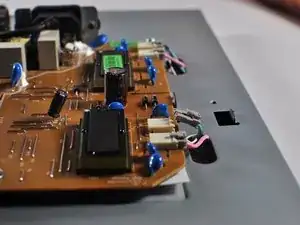

Отметьте или используйте маркер, чтобы зафиксировать, какие разъёмы соответствуют каким цветам. (Розовый или Синий)

Снимите четыре разъёма на коричневой плате, потянув за защелки и покачивая их. Также можно использовать лопатку, чтобы помочь приподнять маленькие зажимы, удерживающие их.

Шаг 15

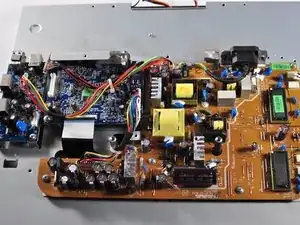

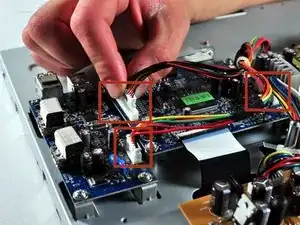

Найдите несколько многожильных разъёмов на плате.

Они соединяют несколько частей плат между собой и состоят из проводов разных цветов. Также имеется стяжка, удерживающая два пучка проводов вместе — её можно отрезать, если она мешает.

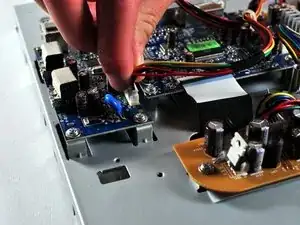

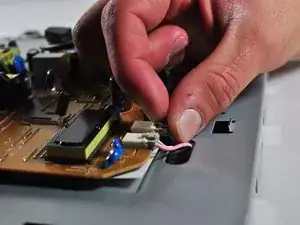

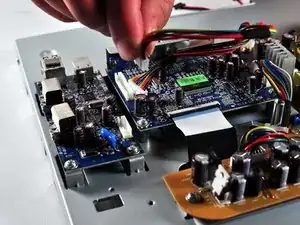

Отключите три пластиковых разъёма от плат синего цвета, потянув их вверх с покачиванием.

Потребуется некоторая сила, может помочь использование больших плоскогубцев с длинным носом.

Шаг 16

Найдите большой чёрный разъём питания.

Используя крестовую отвёртку #1, отверните два винта 8 мм, удерживающих чёрные пластинки на металлической раме.

Шаг 17

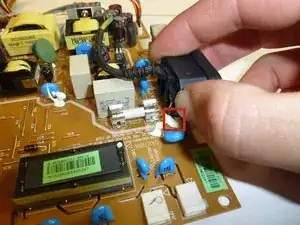

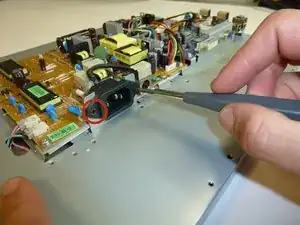

Найдите и удалите золотистый винт Philips длиной 10 мм, расположенный рядом с чёрным разъёмом питания. Он фиксирует провод, подключённый к разъёму питания.

Шаг 18

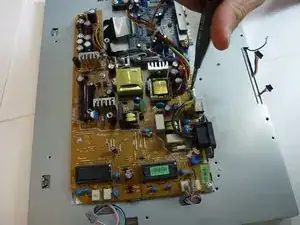

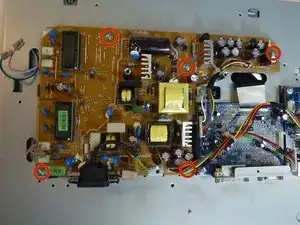

Удалите пять винтов 8 мм, используя отвёртку Philips #1, расположенных в разных местах на плате.

Шаг 19

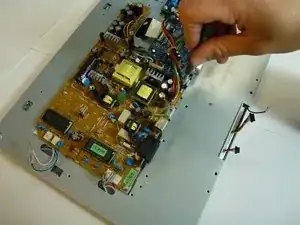

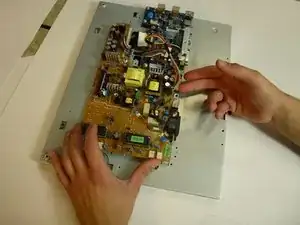

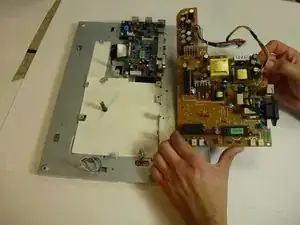

Поднимите коричневую плату блока питания с рамы и отложите её в сторону.

Шаг 20

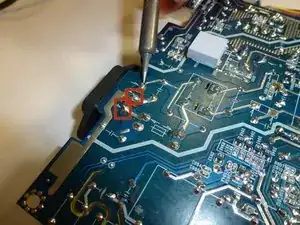

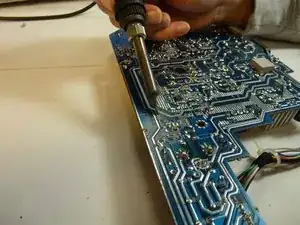

Удалите припой с трёх контактов, подключённых к входу питания.

Шаг 21

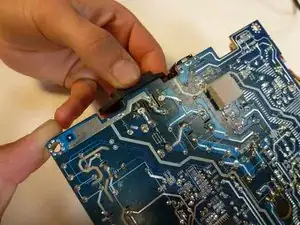

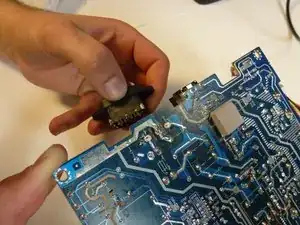

Возьмитесь за гнездо питания и выньте его из платы блока питания.

Для извлечения гнезда питания из клея может понадобиться небольшая сила и покачивающее движение.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
