5. Узел натяжителя ремня

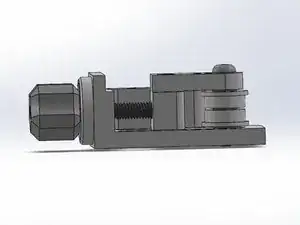

Вставьте слайд левого натяжителя в крепление левого нижнего натяжителя.

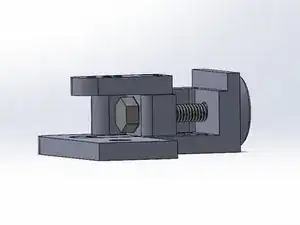

Вставьте винт с шестигранной головкой M4 через слайд левого натяжителя.

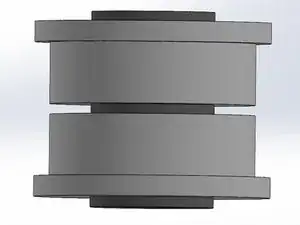

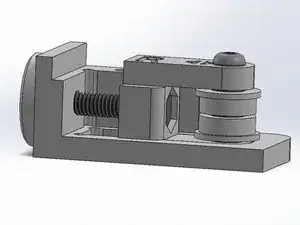

Соберите узел подшипника с 3x шайбами M3 и 2x подшипниками F623ZZ.

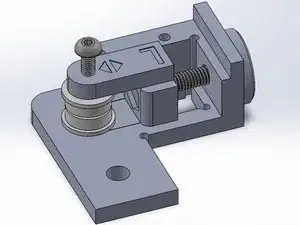

Вставьте винт с кнопочной головкой M3x18, чтобы закрепить узел подшипника к слайду натяжителя.

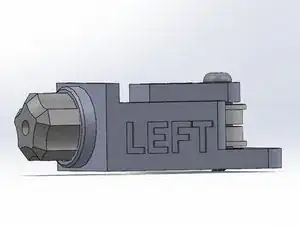

Накрутите ручку натяжителя на винт с шестигранной головкой M4.

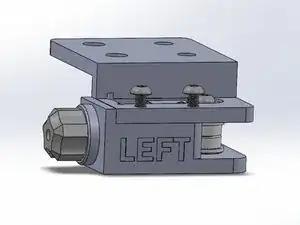

Накрутите верхнюю пластину левого натяжителя на нижний узел с помощью 2x винтов с кнопочной головкой M3x18. Не затягивайте полностью.

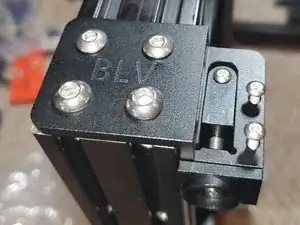

Закрепите узел на верхней левой части рамы с помощью 2x винтов с кнопочной головкой M5x8, 2x T-образных гаек M5 и 2x винтов с кнопочной головкой M6x10. Как только пластина станет ровной, затяните винты.

Затяните винты с кнопочной головкой M3x18.

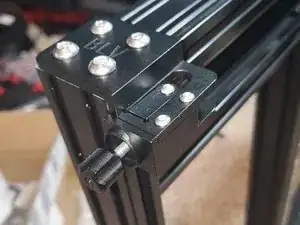

Закрепите нижнюю часть натяжителя к нижней части 2040 с помощью винта с кнопочной головкой M5x8 и T-образной гайки M5.

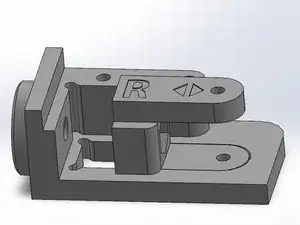

Вставьте слайд правого натяжителя в крепление правого нижнего натяжителя.

Вставьте винт с шестигранной головкой M4 через слайд правого натяжителя.

Соберите узел подшипника с 3x шайбами M3 и 2x подшипниками F623ZZ.

Вставьте винт с кнопочной головкой M3x18, чтобы закрепить узел подшипника к слайду натяжителя.
