Разные детали

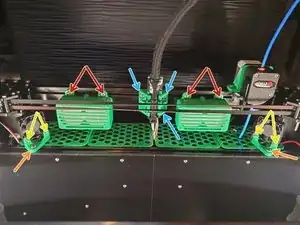

Для крепления воздушных фильтров к задней части рамы используйте 4 винта М5x8 с полукруглой головкой и 4 Т-гайки М5.

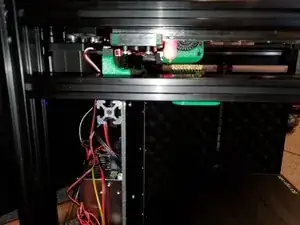

Закрепите вентилятор на кронштейне вентилятора двигателя с помощью 4 винтов М3x14 с цилиндрической головкой и 4 гаек М3.

Кронштейн для кабель-канала крепится к задней части профиля 2040 с помощью 3 винтов М5x8 с полукруглой головкой и 3 Т-гаек М5.

Прикрепите кронштейн вентилятора двигателя и вентилятор 4010 к раме с помощью 2 винтов М5x10 с полукруглой головкой и 2 Т-гаек М5.

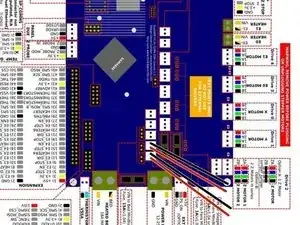

Я установил вентиляторы шаговых двигателей, но не подключал их ни к чему. На данный момент двигатели не нагревались достаточно, чтобы требовалось активное охлаждение. Однако, если потребуется их использовать, их можно подключить к портам постоянного питания для вентиляторов.

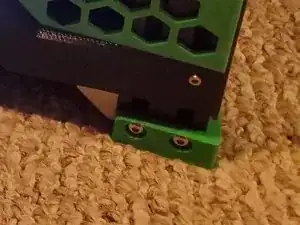

Я изготовил опоры для нижней части профиля 2040. Они крепятся к раме с помощью 12 винтов М5x8 с полукруглой головкой и 12 Т-гаек М5.

Файлы доступны в папке FYSETC Modified Printed Parts на моём Github.

Как упоминалось ранее, светодиоды можно установить во время сборки рамы, до крепления направляющих по оси Z. Я предпочёл отложить установку, чтобы не повредить их в процессе.

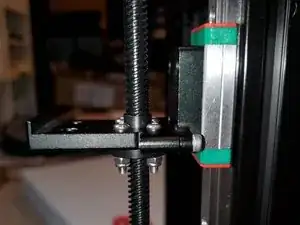

Удобнее всего снимать стол вместе с рамой стола. Открутите 4 винта М5, которые крепят раму стола 2020 к креплениям по оси Z.

Можно снять ходовые винты, чтобы было легче добраться до винтов М3x8, крепящих направляющие по оси Z.

Вставьте светодиодные ленты в рассеиватели.

Ослабьте все винты М3x8, чтобы можно было просунуть провод за направляющей и уложить его в канал.

Установите рассеиватели, защёлкнув их на место.

Затяните крепление направляющих по оси Z тем же способом, как в шаге 10 раздела «Сборка рамы».

Не используйте, если установлено стандартное латунное сопло. С течением времени латунная щётка может увеличить диаметр отверстия сопла.

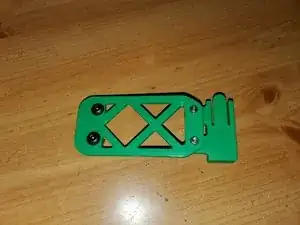

Запрессуйте 2 гайки М3 с нейлоновым фиксатором в нижнюю часть корпуса щётки сопла.

Вверните 2 винта М3x16 с полукруглой головкой через крепёжную втулку щётки в корпус щётки.

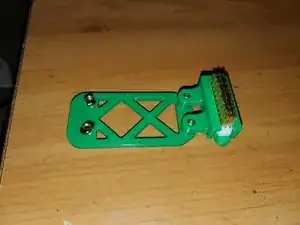

Вставьте щётку в держатель.

Закрепите узел щётки сопла на раме с помощью 2 винтов М5x10 с полукруглой головкой и 2 Т-гаек М5.

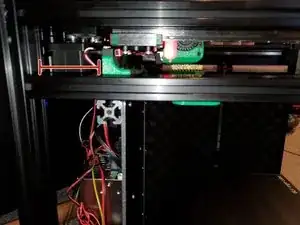

Когда сопло находится в крайнем положении X и максимальном положении Y, оно должно находиться на несколько мм позади щётки. Это необходимо, чтобы при движениях очистки кронштейн по оси X не задевал концевик.

Я модифицировал корпус латунной щётки под смещения металлического комплекта. Файлы доступны в папке FYSETC Modified Printed Parts на моём Github.

Обязательно удалите центральный провод

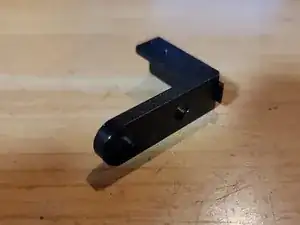

Кронштейн концевика по оси Y из комплекта не подходит к компонентам, поставляемым в комплекте. Используйте распечатанную замену с Github FYSETC.

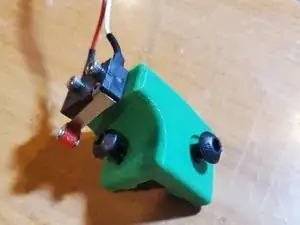

С помощью 2 винтов М2,5x8 с цилиндрической головкой прикрепите концевик по оси Y к его крепёжному узлу.

Прикрепите концевик по оси Y к раме с помощью 2 винтов М5x10 с полукруглой головкой и 2 Т-гаек М5.

Концевик по оси Y должен находиться на расстоянии 60 мм от внутреннего края заднего профиля 2040. То есть задняя часть крепления концевика должна быть заподлицо с поперечным профилем 576 мм 2020.

FYSETC изготовила новый кронштейн концевика по оси Y для металлического комплекта. Я не знаю, с какого времени эта деталь стала включаться в комплект.

Для крепления используйте 2 винта М3x8 с полукруглой головкой и 2 Т-гайки М3. — Дополнительная информация будет позже.

С августа 2021 года в комплект включена новая версия концевика по оси Y.
