A. Электроника

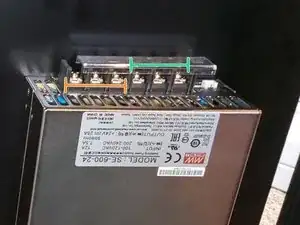

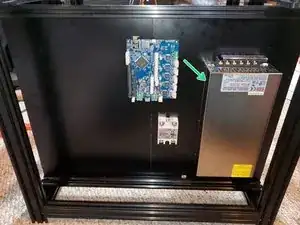

Закрепите блок питания 5 винтами M3x6 с потайной головкой. Выходные клеммы напряжения будут направлены вверх.

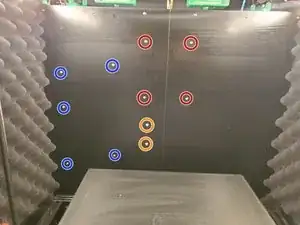

Установите Duet, сначала вкрутив 4 винта M3x6 с потайной головкой с внутренней стороны принтера через заднюю панель в 4 стойки M3x15 мм. Закрепите Duet 4 винтами M3x6 с потайной головкой к стойкам. Wi‑Fi антенна будет направлена вверх.

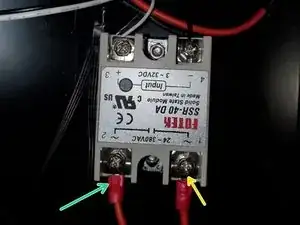

Закрепите SSR 2 винтами M4x10 с потайной головкой и 2 гайками M4. SSR будет перевёрнут (клеммы 3 и 4 будут направлены вверх).

Для Wago‑клеммы для светодиодов не было хорошего места. Я использовал двухсторонний скотч и приклеил её к стороне блока питания.

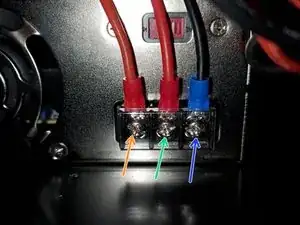

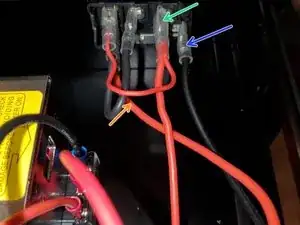

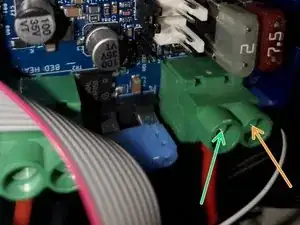

Оранжевая стрелка — провод нагрузки (т.е. фазный/питающий). Он подключается к входу нагрузки на блоке питания и к нагрузочному проводу на кнопке питания (без фиксации).

Зелёная стрелка — нейтраль. Она подключается к клемме 2 на SSR вместе с зелёными проводами кнопки питания (без фиксации).

Чёрный провод — заземление или земля. Он подключается к отрицательному входу на блоке питания и к чёрному проводу кнопки питания (без фиксации).

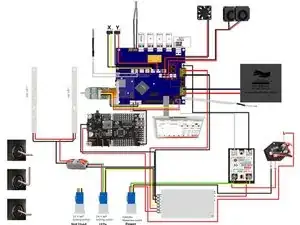

ПРИМЕЧАНИЕ — в схеме FYSETC указано подключать чёрный провод от кнопки без фиксации к нейтрали. Это неверно. Его следует подключать к отрицательному выводу.

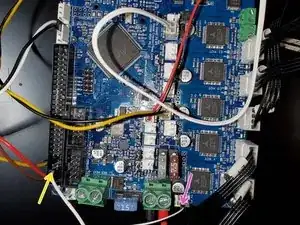

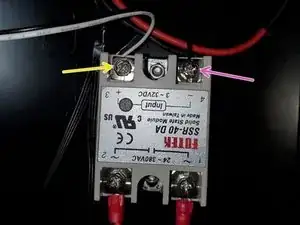

SSR контакт 3(+) > Duet контакт 3 (3.3 В)

SSR контакт 4(-) > Duet PS_ON

SSR контакт 1 > нейтраль от сетевой вилки + жёлтый провод от кнопки питания

SSR контакт 2 > нейтраль к плате + зелёный провод от кнопки питания

Чтобы PS_ON работал, в config.g должен быть M80, и нужно удерживать кнопку питания в течение 1–2 секунд. При выполнении M80 PS_ON заземляется. Это и питает SSR.

На блоке питания три клеммы слева (оранжевые) — это «+», а три справа (зелёные) — это «-».

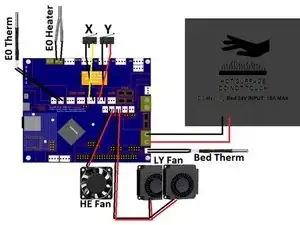

Подключите один «+» и один «-» с выхода блока питания к входу Duet, соблюдая полярность.

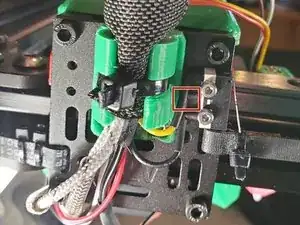

Подключите белый провод к Z_PROBE_IN

Подключите чёрный провод к GND

Подключите красный провод к контакту 1 — 5 В

Подключите коричневый провод к контакту 2 — GND

Подключите оранжевый провод к контакту 8 — HEATER3

Подключите 10‑контактный плоский кабель от CONN_SD на Duet к PanelDue.

Подключите бело/чёрный провод от платы NeoPixel к порту PanelDue на Duet.

Подключите «+»/«-» от платы NeoPixel к выходу блока питания. Обратите внимание на полярность.

Подключите 3 трёхпроводных NeoPixel‑кольца к плате NeoPixel.

Мне не понравился длинный двухпроводный кабель к Duet. Если вы умеете обжимать новые разъёмы, можно подключить плату BLV NeoPixel к боковой части PanelDue.

Подключите белый провод (RX) от платы BLV NeoPixel к TX‑порту на PanelDue.

Подключите чёрный провод (GND) от платы BLV NeoPixel к порту GND на PanelDue.

Плата BLV NeoPixel должна работать с Duet 3. Однако мне не удалось заставить её корректно работать. Предполагают, что уровни передачи слишком низкие для платы BLV. Это сейчас расследуется.

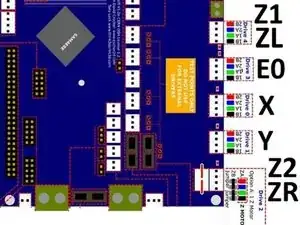

Сначала установите джампер над каждым каналом шагового двигателя во втором Z‑порту в Drive 2.

Обратите внимание на расположение Drive. Они не идут в числовом порядке.

Подключите экструдера (E0) к Drive 3

Подключите шаговый двигатель X (верхний левый) к Drive 0

Подключите шаговый двигатель Y (верхний правый) к Drive 1

Подключите Z1 (левый Z‑шаговый) к Drive 4

Подключите Z2 (правый Z‑шаговый) к Drive 2

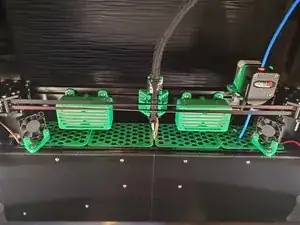

Я использовал другие светодиоды, чем в комплекте, но они установлены точно так же.

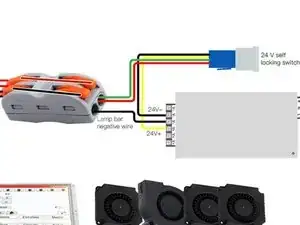

Проводка довольно простая. Важно помнить, что у Wago‑клемм одна сторона — вход, другая — выход. Не перепутайте полярность.

Чёрный провод на защёлкивающемся кнопочном переключателе подключается к отрицательной «-» клемме на выходе блока питания.

Жёлтый провод на защёлкивающемся кнопочном переключателе подключается к положительной «+» стороне выхода блока питания.

Зелёный и красный провода на защёлкивающемся переключателе идут в один из контактов Wago‑клеммы. Это будет положительная «+» сторона.

Одиночный чёрный провод в комплекте идёт от отрицательной клеммы на стороне выхода блока питания к открытой клемме на той же стороне, что и зелёный/красный провод.

Оба красных положительных провода светодиодов идут в противоположную сторону от зелёного/красного провода.

Оба чёрных отрицательных провода светодиодов идут в противоположную сторону от чёрного отрицательного провода.

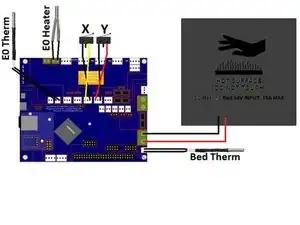

Проводка для стола на 24 В постоянного тока довольно проста. Обратите внимание на полярность «+»/«-».

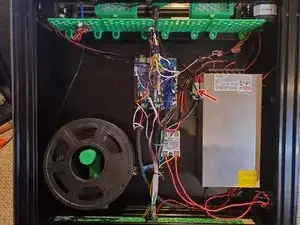

Проводка получилась не так аккуратно, как мне бы хотелось. Поскольку это комплект «всё в одном», я не хотел менять заводскую проводку. После завершения работы я, вероятно, выполню переподготовку проводки и установлю кабельные каналы.

Используйте небольшие стяжки, чтобы собрать провода в пучки.

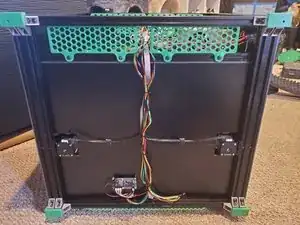

Как видно на задней панели, это определённо не моя самая аккуратная проводка. Обычно я делаю собственные кабели нужной длины.

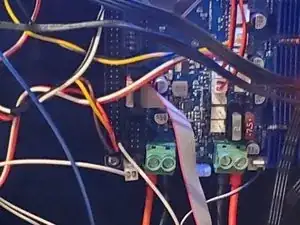

Убедитесь, что перемычки установлены правильно.

V_FAN: Здесь выбирается напряжение для 5 портов вентиляторов. Перемычка должна быть на VIN (контакты 2 и 3), чтобы вентиляторы работали от напряжения, подаваемого на Duet 2 WiFi (24 В). Если установить на 5 В (контакты 1 и 2), вентиляторы не включатся.

Выбор 5 В: Нужно выбрать, обеспечивается ли 5 В встроенным регулятором (24 В → 5 В) или от внешнего источника 5 В.

Используйте только INT 5V EN или EXT 5V EN.

INT 5V EN: В большинстве сборок перемычка будет установлена здесь.

EXT 5V EN: Установите перемычку здесь, если хотите использовать внешний блок питания для подачи 5 В на плату.

Если требуется, подключите внешний источник 5 В к контактам +5V и GND на разъёме EXT 5V.

Erase Jumper: Используется для стирания прошивки
