1. Разборка BLV Ender 3 V2

Здесь я пройдусь по шагам разборки Ender 3 v2 в подготовке к комплекту модернизации BLV.

Шаг 1

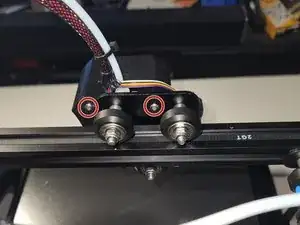

Удалите 2 винта M3x6 с полукруглой головкой с помощью 2 мм шестигранного ключа, чтобы снять узел кожуха хотэнда.

Снимите оригинальный хотенд, выкрутив 2 винта M3x12 с полукруглой головкой с помощью 2 мм шестигранного ключа.

Если установлен, снимите BLTouch/CRTouch.

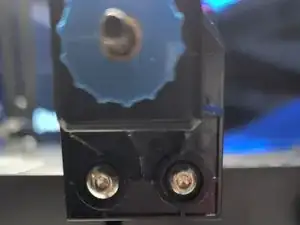

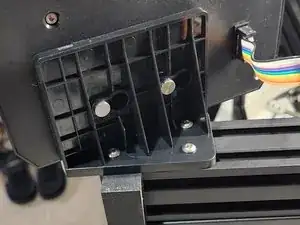

Снимите корпус натяжителя ремня, удалив ручку натяжителя и винт M4x16 с потайной головкой с помощью 2,5 мм шестигранного ключа.

Шаг 2

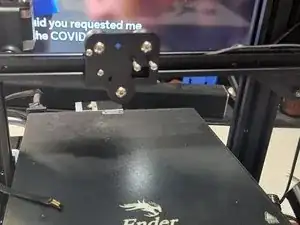

Снимите ремень, отстегнув его снизу от пластины X-каретки и вытащив его.

Чтобы получить доступ к винтам M3 шагового двигателя X, снимите QR-наклейку.

Отключите кабели шагового двигателя и концевого выключателя.

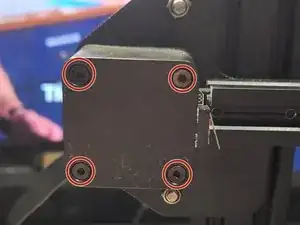

Снимите 4 винта M3x40 с потайной головкой с помощью 2 мм шестигранного ключа. Снимите крышку шагового двигателя X и сам шаговый двигатель.

Снимите пластину X-каретки, ослабив эксцентриковую гайку снизу пластины 10 мм ключом и сдвинув пластину с профиля 2020.

Шаг 3

Отключите кабель шагового двигателя экструдера.

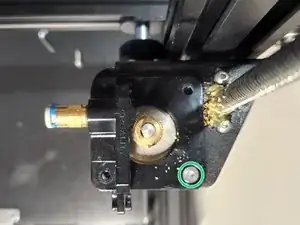

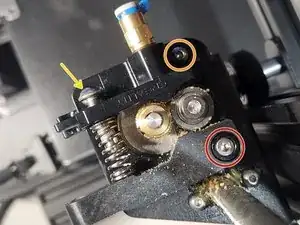

Удалите 1 винт M3x20 с внутренним шестигранником с помощью 3 мм шестигранного ключа.

Удалите 1 винт M3x10 с полукруглой головкой с помощью 2 мм шестигранного ключа. Снимите рычаг натяжения экструдера.

Удалите 1 винт M3x10 с полукруглой головкой с помощью 2 мм шестигранного ключа.

Удалите 1 винт M3x8 с потайной головкой с помощью 2 мм шестигранного ключа. Снимите шаговый двигатель экструдера и отложите в сторону.

Шаг 4

Отключите кабель шагового двигателя Z.

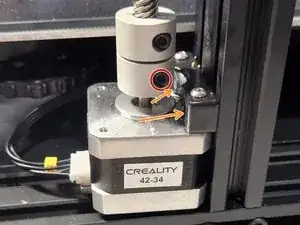

Снимите ходовой винт, ослабив нижний винт M3 с помощью 2,5 мм шестигранного ключа.

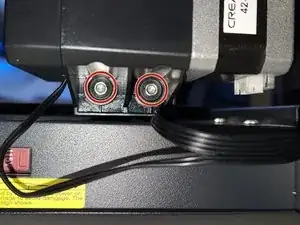

Снимите шаговый двигатель и его крепление, открутив 2 винта M4x18 с потайной головкой с помощью 3 мм шестигранного ключа.

Ослабьте обе эксцентриковые гайки.

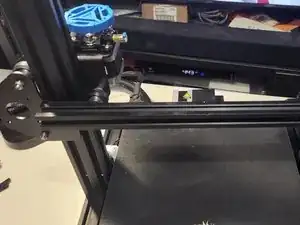

Чтобы снять левую пластину оси Z, удалите 3 винта M5x40 с полукруглой головкой и 2 стопорные гайки M5, чтобы разъединить кронштейны Z.

Снимите 2 винта M4x16 с полукруглой головкой с помощью 2,5 мм шестигранного ключа, чтобы снять кронштейн Z с профиля 2020.

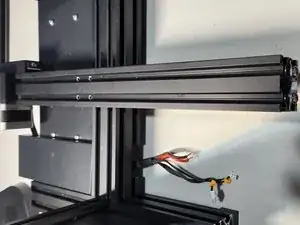

На правом кронштейне снимите оставшийся винт M4x16 с полукруглой головкой с помощью 2,5 мм шестигранного ключа, чтобы отделить правую пластину оси Z от профиля 2020.

Шаг 5

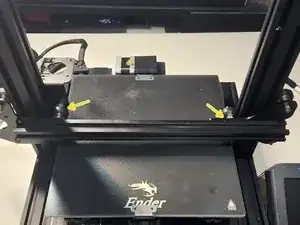

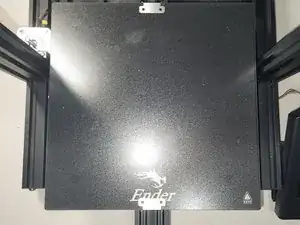

Отстегните зажимы стекла стола и снимите стекло.

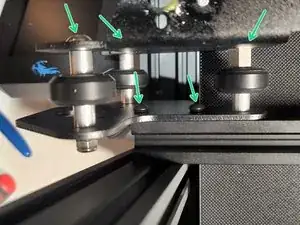

Снимите 4 винта M4x30 с потайной головкой стола, 4 пружины стола и 4 колесика уровня.

Ослабьте натяжитель оси Y и снимите ремень, отстегнув его снизу от пластины Y.

Снимите натяжитель оси Y, выкрутив 2 винта M5x12 с полукруглой головкой с помощью 3 мм шестигранного ключа.

Шаг 6

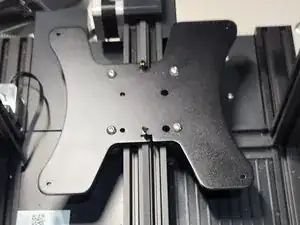

Чтобы снять Y-каретку, ослабьте 2 эксцентриковые гайки правой стороны 10 мм ключом и выдвиньте всю Y-каретку из профиля 4040.

После этого я обнаружил, что пришлось заменить кронштейн шагового двигателя Y, потому что он стал немного горячим.

Удалите кабель шагового двигателя X и кабель концевого выключателя Y.

Чтобы снять шаговый двигатель Y, удалите 2 винта M5x12 с полукруглой головкой на нижней части крепления шагового двигателя.

Шаг 7

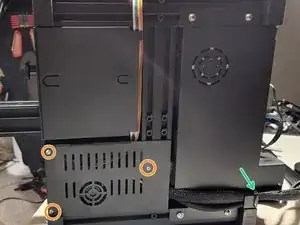

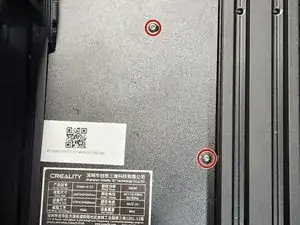

На верхней части корпуса электроники удалите 2 винта M3x6 с полукруглой головкой с помощью 2 мм шестигранного ключа.

На нижней части удалите 3 винта M3x6 с полукруглой головкой с помощью 2 мм шестигранного ключа.

Также сейчас хорошее время, чтобы перерезать стяжку.

Удалите 2 винта M5x12 с полукруглой головкой на передней части профиля с помощью 3 мм шестигранного ключа.

Отключите провода по мере необходимости, чтобы снять монтажные пластины платы.

Удалите 3 винта M4x10 с полукруглой головкой с помощью 2,5 мм шестигранного ключа, снимая ЖК-дисплей и монтажный кронштейн.

Шаг 8

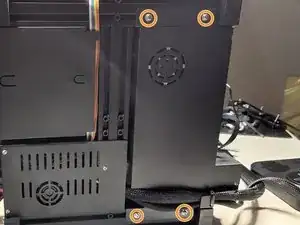

Рекомендуется полностью снять блок питания. Удалите 4 винта с крестообразной головкой.

Так должна выглядеть ваша рама на этом этапе.

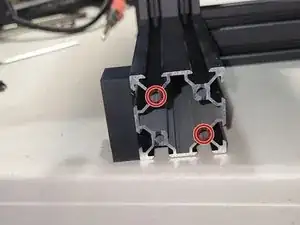

Если вы собираетесь использовать мой крепеж SKR3 EZ, вам потребуется нарезать резьбу в этих 2 отверстиях на правой передней стороне профиля 4040 метчиком M5.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
