2. Сборка

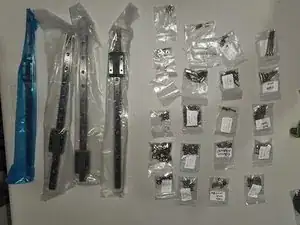

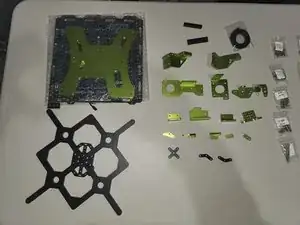

Здесь вы можете увидеть все детали, которые должны входить в комплект для модернизации.

Зелёная пластина стола не будет использоваться в этой сборке, однако её можно применить, если вы решите использовать оригинальный стол Ender 3 v2 вместо предоставленного стола Prusa MK3S.

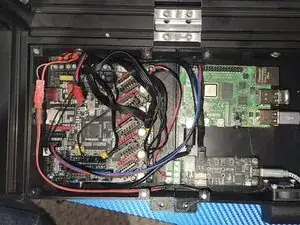

Я понял это после первой сборки, но удобнее снять профиль Y 4040 с рамы и установить корпус платы управления внутрь рамы.

Это очень плотная посадка, особенно если стол всё ещё на принтере.

6× M3×8 потайных винтов и 6× T-гайок закрепляют его внутри рамы.

Закрепите корпус платы управления в раме с помощью 4× M5×10 винтов с полукруглой головкой на передней части, где вы нарезали резьбу.

2× M3×8 винта с цилиндрической головкой и 2× T-гайки фиксируют его с нижней стороны Y 4040.

Я заметил это после съёмки, но направляющая должна быть над левым каналом, НЕ над правым.

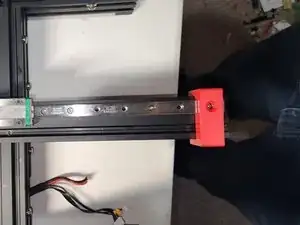

Используя 2× шаблона 2040, 6× M3×6 винтов с цилиндрической головкой и 6× M3 T-гайок прикрутите линейную направляющую к Y 4040.

Используя 2× шаблона 2020, 6× M3×6 винтов с цилиндрической головкой и 6× M3 T-гайок прикрутите линейную направляющую к вертикальным профилям Z 2040. Зазор в верхней части должен быть 15 мм.

Сделайте это с обеих сторон.

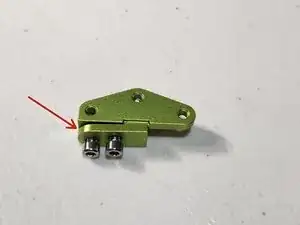

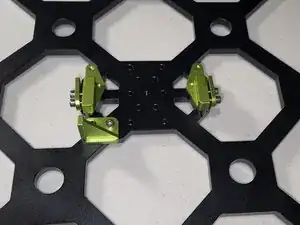

Возьмите 2× фиксатора ремня по оси Y и крышки фиксаторов ремня. С помощью 4× M3×10 винтов с цилиндрической головкой частично прикрутите крышки к фиксаторам.

Убедитесь, что закруглённый конец крышки направлен в сторону, где проходит ремень.

Зафиксируйте сборку фиксатора ремня и 2× чёрных дистанционных втулки к пластине стола с помощью 6× M3×14 винтов с цилиндрической головкой.

Обратите внимание на положение фиксаторов ремня и упора концевого выключателя. Сторона с упором будет направлена к задней части принтера.

Вверните 2× латунных стойки M3×6 в пластину стола.

Закрепите упор концевого выключателя на латунных стойках M3×6 винтами с цилиндрической головкой.

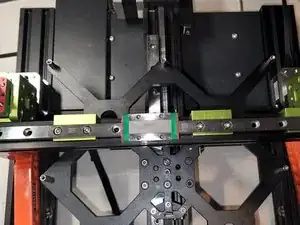

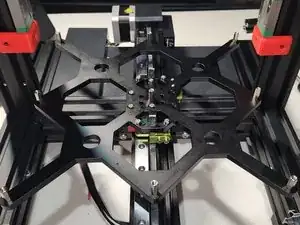

Возьмите распорку стола и закрепите рамку стола и распорку стола к каретке Y MGN с помощью 4× M3×14 винтов с цилиндрической головкой.

Обратите внимание на положение рамки стола. Винты каретки MGN находятся слева, а фиксаторы ремня — справа от направляющей MGN.

Если вы сняли их при разборке, переустановите шаговый двигатель Y и натяжитель ремня Y.

Переустановите ремень Y

Вверните 9× стоечек M3×10 в рамку стола и затяните их.

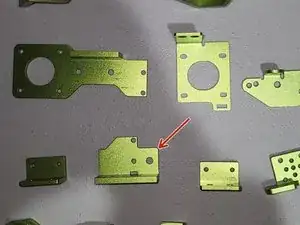

Закрепите шаговые двигатели Z к двум новым металлическим кронштейнам с помощью 4× M3×12 потайных винтов.

Закрепите металлические кронштейны шаговых двигателей Z к раме с помощью 4× M4×12 винтов с цилиндрической головкой и 4× M4 T-гайок. Шаговые двигатели Z могут располагаться заподлицо на верхней части Y 4040.

Проверьте выравнивание. Убедитесь, что шаговый двигатель установлен ровно в креплении.

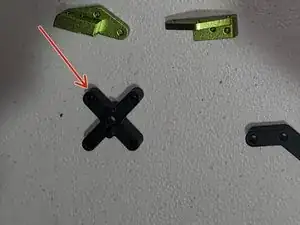

Установите 2× муфты-«паук» на шаговые двигатели.

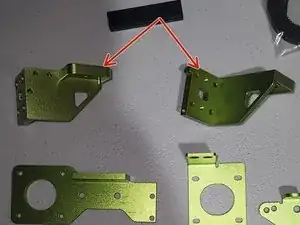

Возьмите левый и правый кронштейны Z MGN и вверните их в свои каретки MGN с помощью 8× M3×6 винтов с цилиндрической головкой. Мы затянем их на следующем шаге.

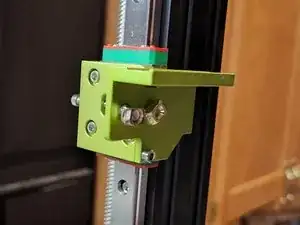

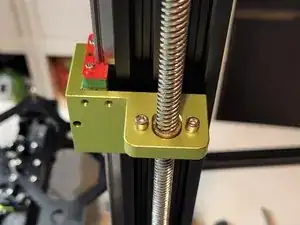

Прикрутите POM-гайку подающей винтовой пары к креплениям по оси X с помощью 4× M3×14 винтов с цилиндрической головкой или винтов с полукруглой головкой, 8× M3 шайб, 4× M3 пружинных шайб и 4× M3 стопорных гаек. Не затягивайте их окончательно. Потребуются мелкие регулировки, поэтому должно быть возможно сдвигать их вперёд-назад.

Вверните 8-мм винты через POM-гайку в муфту-«паук». Пока ни один винт не затягивайте.

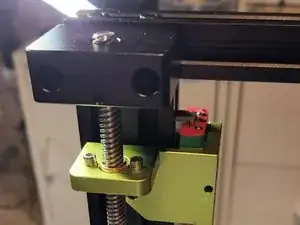

Вставьте подшипник в нижнюю часть блока подшипника и затяните маленький фиксирующий винт, чтобы зафиксировать подшипник.

Прикрепите блоки подшипников к раме с помощью 4× M4×20 винтов с цилиндрической головкой и 4× M4 T-гайок.

Опять же большинство винтов будет ослаблено или просто прижато, они не должны быть полностью затянуты ещё.

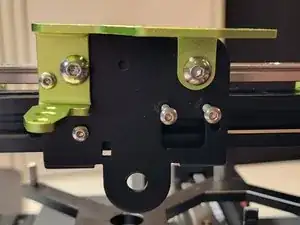

Возьмите правое крепление 2020 и прикрепите его к правому кронштейну шагового двигателя Z с помощью M3×10 винта с полукруглой головкой и M3 пружинной шайбы. С другой стороны — M3×40 винт с цилиндрической головкой в T-гайку и M5×8 винт с полукруглой головкой в M5 T-гайку.

На картинке показан M3 винт с цилиндрической головкой, но я выяснил позже, что могут быть проблемы с зазором.

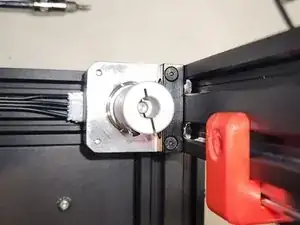

Прикрепите крепление шагового двигателя X к профилю X 2020 с помощью 2× M4×16 винтов с полукруглой головкой и M4 пружинной шайбы в исходные наружные монтажные отверстия. Убедитесь, что оно заподлицо и ровно.

Как и на правой стороне, прикрепите крепление шагового двигателя X к левому кронштейну шагового двигателя Z с помощью M3×10 винта с полукруглой головкой и M3 пружинной шайбы. С другой стороны — M3×40 винт с цилиндрической головкой в T-гайку и M5×8 винт с полукруглой головкой в M5 T-гайку.

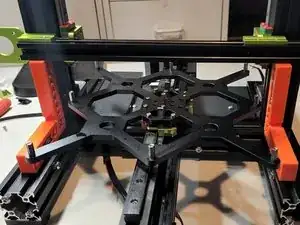

Этот шаг крайне важен. Ось X должна быть параллельна, чтобы предотвратить рассинхронизацию шаговых двигателей Z, что приведёт к искривлению профиля 2020. Я использовал 2× 90-градусных прижимающих угольника.

Начните с затягивания 8× M3×6 винтов с цилиндрической головкой для кареток Z MGN, убедившись, что они ровно стоят.

Затяните 2× M3×40 винта с цилиндрической головкой и M5×8 винт с полукруглой головкой в профиль 2020.

Прижмите 4× M3 винта с полукруглой головкой для гайок винтов.

Проверните винты подачи, убедившись, что профиль X 2020 может перемещаться на полную высоту Z без закусывания. Если всё движется плавно, затяните все винты.

С помощью 4× винтов M3x8 с цилиндрической головкой и внутренним шестигранником закрепите распорную втулку MGN9 к рельсу MGN9 в 5-м и 6-м отверстиях от каждого края.

С помощью 4× винтов M3x8 с цилиндрической головкой и внутренним шестигранником закрепите рельс MGN9 к профилю X 2020, а на задней стороне установите 4× кнопочных винта M5x8 и 4× T-гайки M5.

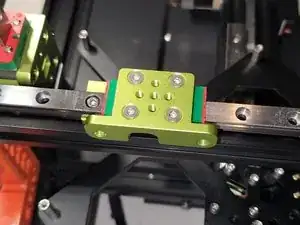

С помощью 4× потайных винтов M3x8 закрепите блок MGN9 к каретке MGN9.

Используя оригинальную монтажную пластину X и кронштейн Orbiter из набора, закрепите их к адаптеру MGN9 двумя кнопочными винтами M5x10.

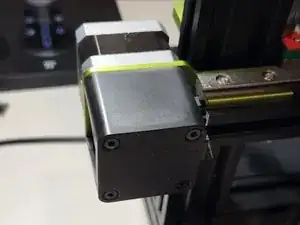

Установите шаговый двигатель X на его крепление с помощью оригинальных потайных винтов M3x40 и крышки шагового двигателя.

Рекомендуется пропустить ремень X в верхнюю часть канала 2020 под блоками адаптера MGN.

Установите натяжитель ремня. У меня его нет в наборе, поэтому установите его в обратном порядке от разборки при использовании штатного натяжителя или согласно инструкции производителя.

Закрепите ремень на нижней части плиты каретки X.

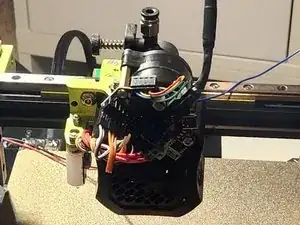

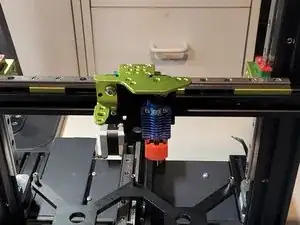

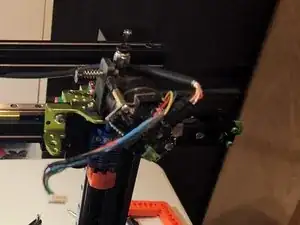

Установите выбранный хотэнд. Изначально я использовал Dragonfly.

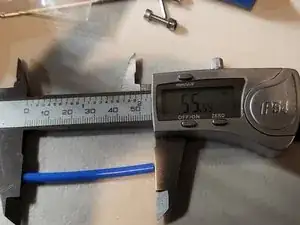

Вам понадобится кусок PTFE-трубки. Для Dragonfly и Orbiter v1.5 длина составила 55.5 мм.

Вставьте PTFE-трубку в Dragonfly и закрепите Orbiter на верхней пластине двумя кнопочными винтами M3x8.

Установите BLTouch с помощью 2× винтов M3x8 с цилиндрической головкой и внутренним шестигранником и 2× нейлоновых гаек M3.

Установите оригинальную крышку вентилятора.

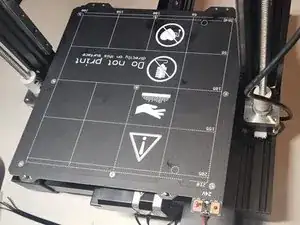

Закрепите нагревательную плиту к стойкам с помощью 9× потайных винтов M3x8.

Из‑за допусков производства мне было трудно получить ровную сетку стола. Я решил снять стойки. Вместо этого использую 1 силиконовую прокладку под стол в центре и 8× пружин стола с 9× потайными винтами M3x25.
