9. Подвижная платформа

Вверните 4x винта с полукруглой головкой M6x16 в резьбовые отверстия в 2x 173 мм профилях 2020. Присоедините 2x 173 мм профиль 2020 к 2x 405 мм профилю 2020 и затяните винты M6x16 мм.

Убедитесь, что рама стола прямоугольная.

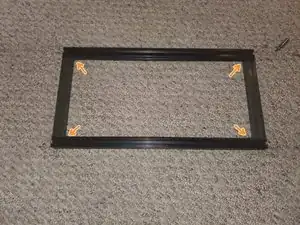

После сборки я обнаружил, что на раме стола должно быть 4x внутренних угла (обозначены красными стрелками). Используйте 8x винтов с полукруглой головкой M5x8 и 8x T-гайок M5, чтобы закрепить их на раме стола.

Крепления стола идут с нарезанной резьбой, чего мы не хотим. Используйте сверло диаметром 4,5 мм или 3/16, чтобы удалить резьбу.

Прикрепите 4 крепления стола к раме стола, используя 8x винтов с полукруглой головкой M5x8 мм и 4x T-гайки M5. Каждое крепление стола должно находиться на расстоянии 62 мм от угла.

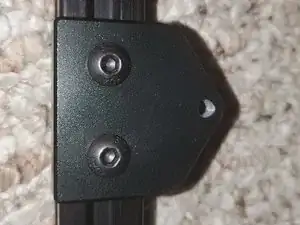

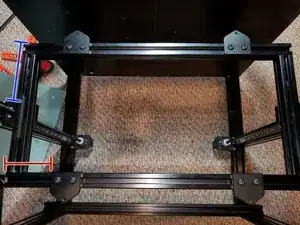

Установите раму стола на монтажные кронштейны Z Bed Carriage, используя 4x винта с полукруглой головкой M5x10 мм и 8x T-гайок M5. Должно быть 93 мм от кронштейнов Z Bed Carriage до угла со всех сторон рамы стола.

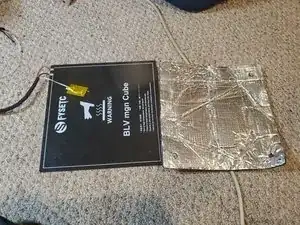

Возьмите нагреваемый стол толщиной 3 мм и теплоизоляционную пену. Частично снимите защитную бумагу в одном углу изоляции.

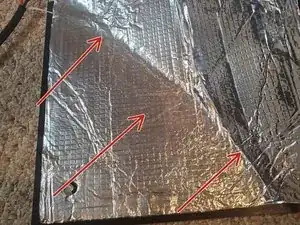

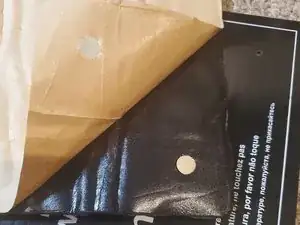

Центрируйте теплоизоляцию на обратной стороне стола. Когда она будет в центре, прижмите угол, с которого вы сняли защитную бумагу.

Снимите ещё часть защитной бумаги, но не позволяйте пене коснуться стола пока.

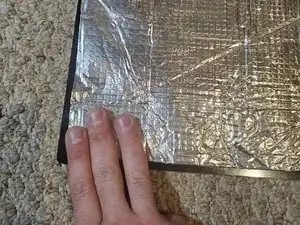

Начиная с угла, который уже приклеен к столу, двигайтесь по диагонали к противоположному углу, прижимая пену к столу.

Открывайте больше защитной бумаги и повторяйте, пока изоляция не приклеится к нижней стороне стола.

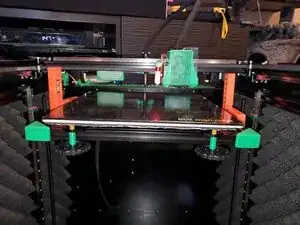

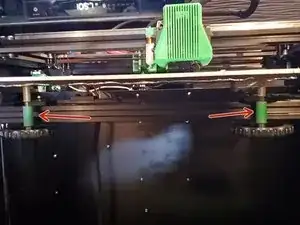

Используя 4x потайных винта M4x55, пружины стола и регулировочные колёсики стола, закрепите стол на раме.

Провода стола должны быть направлены к задней панели

Новые регулировочные колёсики стола не совместимы с металлическим комплектом. Я сделал несколько распорок, чтобы их можно было использовать. Вы можете найти их на моём Github

Закрепите раму стола к Z-скобам с помощью 4x винтов с полукруглой головкой M5x10 и 4x T-гайок M5

Протяните провода стола через отверстие в нижнем левом углу задней панели

Снимите защитную плёнку со стола. Рекомендуется очистить стол изопропиловым спиртом.

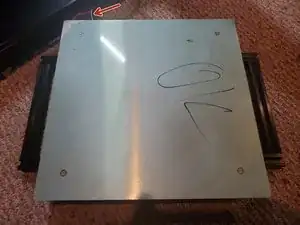

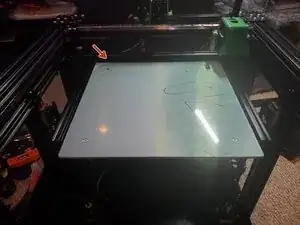

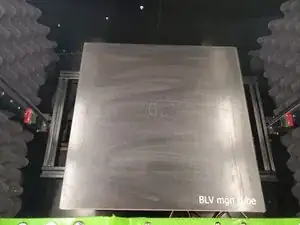

Снимите защитную бумагу с поверхности стеклянного стола.

Прижмите стеклянную поверхность к нагреваемому столу.

У меня есть теория: при затягивании установочных винтов ходового винта, если каретка стола не параллельна X, возникает боковая сила, которая приводит к смещению стола при отключении питания.

Ослабьте крепления каретки стола и установочные винты ходовых винтов. Я использовал 2 угловых кронштейна 90°. Прижмите раму так, чтобы кронштейны касались X-каретки. Затяните M5 для креплений рамы стола.

На этой части я зажал раму стола и угловые кронштейны к X-каретке. Вкрутите ходовые винты в муфту так, чтобы они едва касались дна муфты. Затем равномерно затяните установочные винты на каждой муфте. Если у ваших муфт два установочных винта, удерживающих ходовой винт, не затягивайте один полностью, затем другой. Затягивайте их равномерно.
