8. Панельные стенки
Каждая панель раскроена на 2 части. Обратите внимание на расположение отверстий. Мы не будем устанавливать все панели подряд. Сначала установим заднюю панель (для прокладки проводки), нижнюю панель (нужно сделать до установки стола) и половину левой панели (вход питания и выключатель).
Разумно дождаться, пока всё будет подключено и будет правильно работать, прежде чем устанавливать оставшиеся панели.
В комплекте также есть задняя панель для полного закрытия принтера. Поскольку на плате отсутствует активное охлаждение, я решил пока не устанавливать её. Установка других панелей выполняется так же.
Напечатанные детали, необходимые для работы:
Нет
Шаг 1

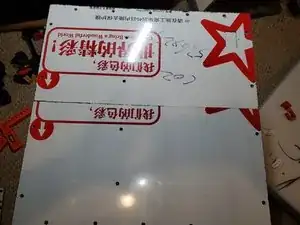

Снимите белую защитную плёнку с обеих сторон панельных стенок.

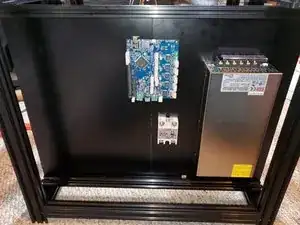

Используя 10 шт. потайных винтов M3x8 и 10 шт. T-гайки M3, установите заднюю панель на внутреннюю 2020-экструзию.
Обратите внимание на отверстия для винтов на панели. Они не маркированы.
Шаг 2
Удалите защитную плёнку с обеих сторон панели.
Возьмите 4 шт. латунных стоек длиной 8 мм и закрепите их под передней половиной нижней панели с помощью 4 шт. кнопочных винтов M3x6 (на противоположной стороне от потайных отверстий).
Прикрутите плату BLV NeoPixel к передней половине нижней панели, используя 4 шт. кнопочных винтов M3x6. Кнопка сброса обращена к вырезам для проводов (в сторону передней части принтера).
Подключите чёрно/белый двухпроводный кабель к порту передачи. Подключите красно/чёрные силовые провода к входу питания.
Закрутите 12 шт. потайных винтов M3x8 и 12 шт. T-гаек M3 на переднюю и заднюю половины нижней панели.
Вставьте две половины нижней панели в раму, позволяя T-гакам опуститься в паз.
Когда зазоры будут выровнены, затяните потайные винты M3x8.
Шаг 3

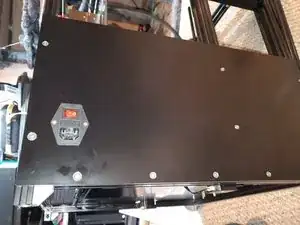

Найдите левую боковую панель нижней половины с отверстием для входа питания и выключателя.

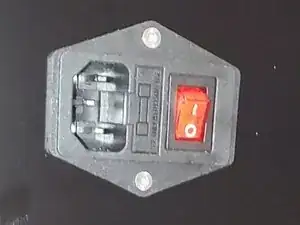

Установите выключатель на боковую панель с помощью 2 шт. потайных винтов M3x8 и 2 шт. гаек M3.

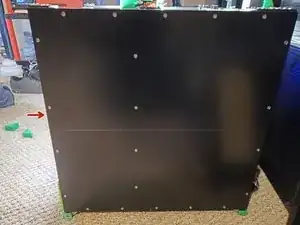

Используя 11 шт. потайных винтов M3x8 и 11 шт. T-гаек M3, установите левую боковую панель нижней половины на принтер.
Используя 11 шт. потайных винтов M3x8 и 11 шт. T-гаек M3, установите левую боковую панель верхней половины на принтер.
Шаг 4

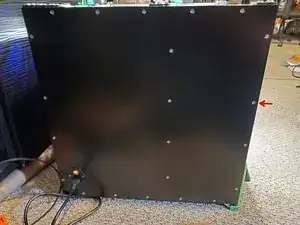

Используя 11 шт. потайных винтов M3x8 и 11 шт. T-гаек M3, установите правую боковую панель нижней половины на принтер.
Используя 11 шт. потайных винтов M3x8 и 11 шт. T-гаек M3, установите правую боковую панель верхней половины на принтер.
