3. Ось Z/Рама стола

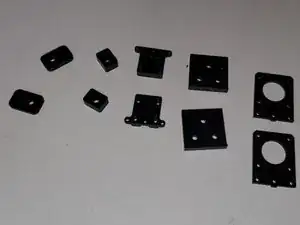

Печатные детали, необходимые:

Нет

Шаг 1

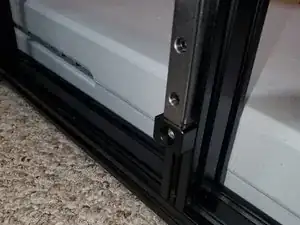

Используя 1x болт M5x8 с полусферической головкой и 1x Т-гайку M5, закрепите нижний упорный блок на нижней части рельса. Убедитесь, что он прилегает к нижней поверхности рельса MGN.

Используя 1x болт M5x8 с полусферической головкой и 1x Т-гайку M5, закрепите верхний упорный блок на верхней поверхности линейного рельса. Убедитесь, что он прилегает заподлицо к поверхности рельса MGN.

Повторите для обеих сторон. Возможно, потребуется сдвинуть линейный рельс вверх или вниз для корректного расположения. Важно, чтобы верх рельса был заподлицо — тогда нижний упор окажется в правильном положении.

После установки верхних и нижних упоров можно снять малярный скотч.

Шаг 2

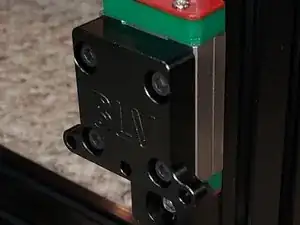

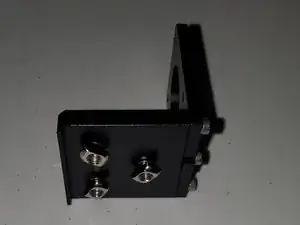

Прикрепите блок Z MGN к каретке MGN, используя 4x винта M3x8 с шестигранной головкой. Убедитесь, что блок расположен максимально прямо.

С помощью 3x винтов M3x12 с шестигранной головкой установите верхнюю пластину крепления шагового двигателя Z на нижнюю пластину. Затяните болты, но учтите, что позже их, вероятно, потребуется ослабить.

Шаг 3

Ослабьте 3x винта M3x12 настолько, чтобы верхняя пластина могла перемещаться.

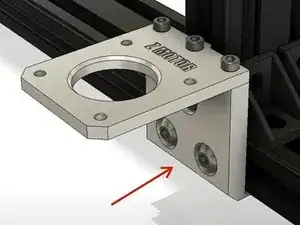

Наденьте узел крепления шагового двигателя на раму так, чтобы Т-гайки вошли в пазы профиля. При затяжке винтов M5x8 давите на нижнюю часть крепления, чтобы при затянутом состоянии оно прилегало к нижней грани профиля 2040.

Прижав верхнюю пластину крепления к раме, убедитесь, что боковые кромки верхней пластины заподлицо с нижней пластиной. Затяните 3x винта M3x12 с шестигранной головкой.

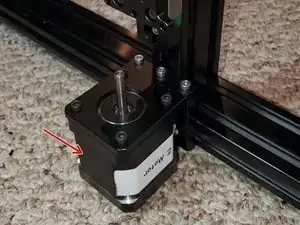

Установите шаговый двигатель Z, используя 4x винта M3x8 с шестигранной головкой. Разъем провода должен быть обращен в сторону задней части принтера.

Эту операцию необходимо выполнить для обеих сторон.

Шаг 4

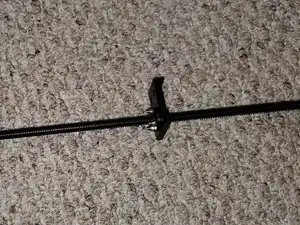

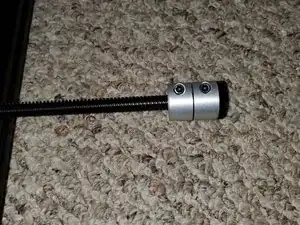

Вставьте тефлоновое покрытие шнека в муфту шнека. Из-за тефлонового покрытия мне пришлось удалить 8–10 мм покрытия с одного конца шнека наждачной бумагой зернистостью 220.

Вpressните шнек в муфту. Затяните винт M3.

Шаг 5

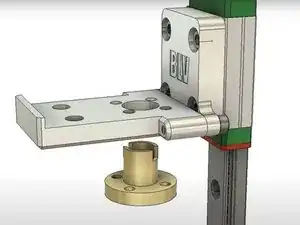

Вставьте POM-гайку TR8 в кронштейн стола. Убедитесь, что выступ гайки направлен вниз, к нижней части кронштейна стола.

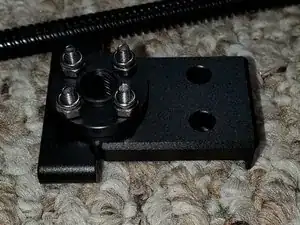

Используя 4x винта M3x12 с полукруглой головкой и 4x нейлоновые гайки M3, закрепите POM-гайку TR8 в кронштейне стола, располагая нейлоновые гайки снизу. Не затягивайте полностью.

Вверните шнек в гайку TR8.

Шаг 6

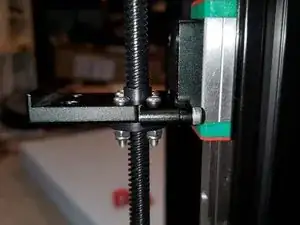

Прикрепите кронштейн стола к блоку Z MGN с помощью 2x винтов M3x16 с шестигранной головкой. Убедитесь, что он расположен прямо.

Вставьте вал шагового двигателя в нижнюю часть муфты шнека и затяните винт M3.

На этом этапе вы должны иметь возможность перемещать шнек и POM-гайку TR8 в отверстии кронштейна стола. Опустите платформу Z, вращая шнек, пока нижняя часть не упирается в муфту.

Выравняйте POM-гайку TR8 по центру и затяните винты M3x12. Для удержания нейлоновой гайки используйте плоскогубцы или торцевой ключ/гайковый ключ на 5,5 мм.

Не перетягивайте винты M3 в нейлоновых гайках. Затяните их настолько, чтобы винт не вращался свободно. Нейлоновая гайка предотвратит самоотвинчивание.
