B. Передняя панель
Бен полностью переработал конструкцию передней панели — она выглядит просто потрясающе. На момент написания совместима с клоном FYSETC PanelDue 4.3.
Необходимые печатные детали:
1x Left Panel Face.stl
1x Left Small Panel.stl
1x Right Panel.stl
1x Right Small Panel.stl
1x Left Circle.stl
3x L Inner Fan.stl
3x L tip.stl
1x Right Circle.stl
1x Middle Circle.stl
1x Left Grill.stl
1x Left Lower Grill.stl
1x Right Grill.stl
1x Right Lower Grill.stl
1x Left Net.stl
1x Right Net.stl
1x Middle BLV Name Plate.stl
1x Letters
Чтобы упростить задачу, напечатайте 3x L tips и 3x L Inner Fan вместо отдельных L/M/R наконечников и внутренних вентиляторов
Шаг 1
Начните с установки колец NeoPixel в круглые отверстия. Убедитесь, что контакты расположены в верхней центральной части.

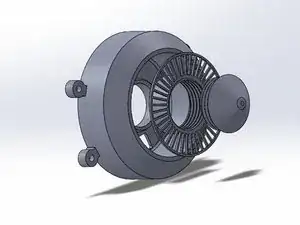

Вкрутите часть Inner Fan в отверстие круга.
Вкрутите наконечник в Inner Fan.
Шаг 2

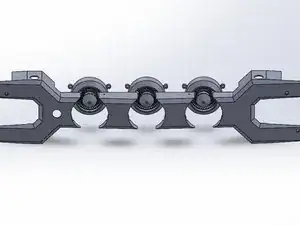

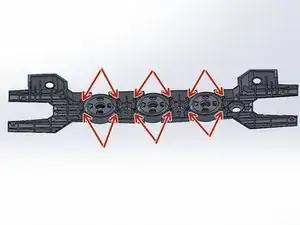

Прикрутите собранные части круга к передней панели с помощью 12x винтов M3x8 с потайной головкой.
Шаг 3

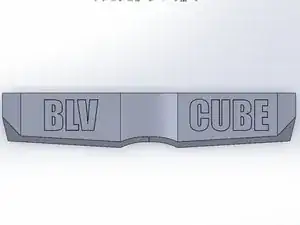

Приклейте буквы к средней табличке.

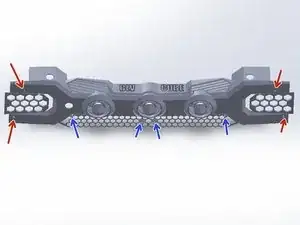

Вставьте среднюю табличку, левые и правые сетки в собранную переднюю панель.
Закрепите среднюю табличку на собранной передней панели 2x винтами M3x8 с полукруглой головкой.
Шаг 4

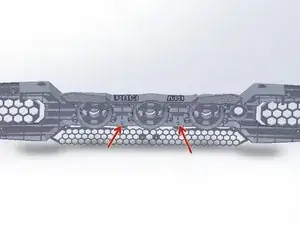

Вставьте левую и правую решётки в сборку передней панели.

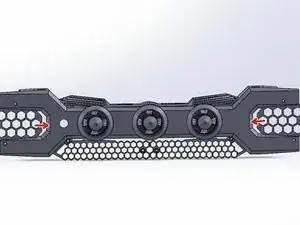

Шаг 5

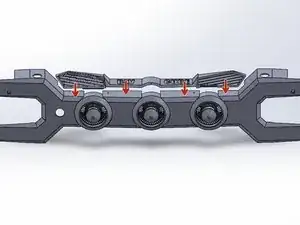

Передняя панель крепится к раме с помощью 4x винтов M3x8 (с шестигранной или полукруглой головкой) и 4x гайок T-M3, а также 2x винтов M5x10 с 2x T-гаечными вставками M5.
Левая и правая нижние фронтальные решётки крепятся к раме принтера 4x винтами M3x8 с 4x T-гаечными вставками M3.
Шаг 6

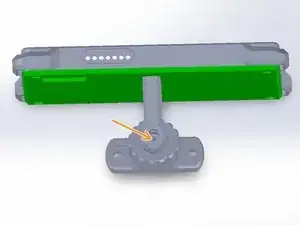

Прикрепите заднюю монтажную пластину к рычагу с помощью 2x винтов M3x8 с полукруглой головкой.
Прикрепите шарнир к рычагу 1x винтом M3x8 с цилиндрической головкой.
Я также использовал каплю суперклея.

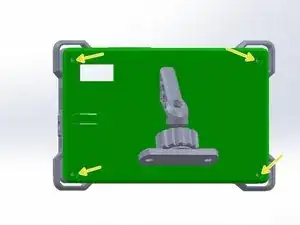

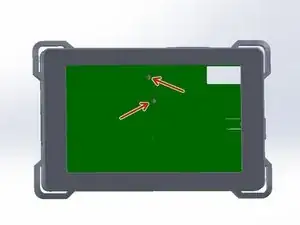

Вставьте PanelDue в заднюю пластину, совместив отверстия под винты. Прикрутите заднюю пластину к передней с помощью 4x винтов M3x10 с полукруглой головкой.
Закрепите всю сборку к усилению передней рамы с помощью 2x винтов M5x10 с полукруглой головкой и 2x T-гаечных вставок M5.
Шаг 7

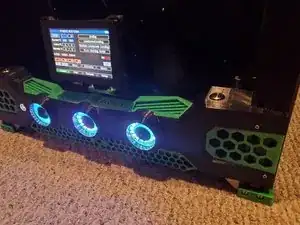

Выглядит довольно круто, не правда ли?
Перевод руководства с ifixit.com
