4. Крепление X

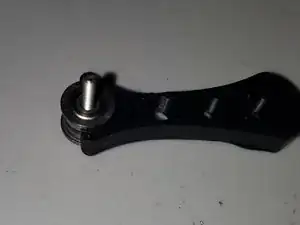

Используя 3x винта M3x18 мм с головкой под ключ, прикрутите нижнее левое крепление X 2020 к левому Y MGN креплению. Не затягивайте. Убедитесь, что обращаете внимание на маркировку креплений. Будет буква L для левого и R для правого. На фото я использовал винты с полукруглой головкой. Я заметил, что использовал неправильные винты после того, как фото было сделано.

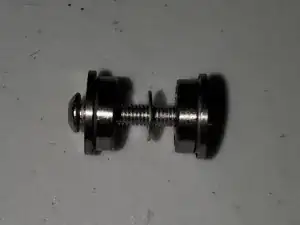

Используя запасной винт M3 наденьте подшипник F623ZZ + шайбу M3 + подшипник F623ZZ и вставьте их в инструмент для подшипников. Как только подшипники защёлкнутся в инструменте, вы можете удалить винт M3.

На каждую сторону потребуется по 2 сборки с подшипниками, поэтому разумно напечатать 2 инструмента для подшипников.

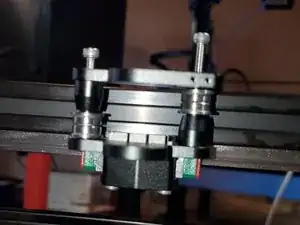

Вставьте 2x винта M3x30 с полукруглой головкой в верхнее левое крепление X 2020. Убедитесь, что обращаете внимание на маркировку креплений. Будет буква L для левого и R для правого.

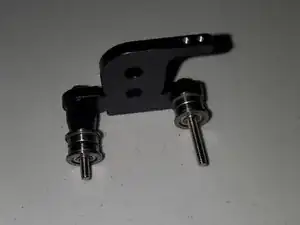

Наденьте по одной сборке подшипников на оба винта M3x30.

Возьмите верхнее левое крепление X 2020 с подшипниками и вкрутите винты M3x30 настолько, чтобы резьба зацепилась за нижнее крепление.

Эти шаги такие же, как для левой стороны. При моей последней сборке у меня были проблемы с выравниванием балки X, поэтому я сделал всё именно так.

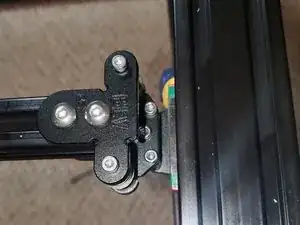

Прикрутите нижнее правое крепление X 2020 к правому Y MGN креплению 3x винтами M3x18 мм с головкой под ключ. Не затягивайте.

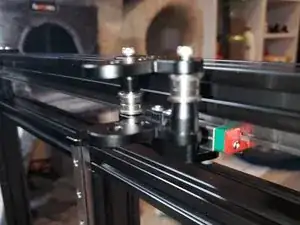

Вставьте 2x винта M3x30 с полукруглой головкой в верхнее правое крепление X 2020, затем наденьте на винты по 2 сборки подшипников.

Вкрутите 2x винта M3x30 мм с полукруглой головкой до тех пор, пока резьба не зацепится за нижнее правое крепление X 2020.

И верхние крепления слева, и справа должны свободно перемещаться вверх и вниз при ввернутых винтах в нижнее крепление.

Отодвиньте левую сборку назад, а правую — вперед (см. фото).

Вставьте 460 мм 2020 профиль.

Отодвиньте левую сборку назад, а правую — вперед (см. фото).

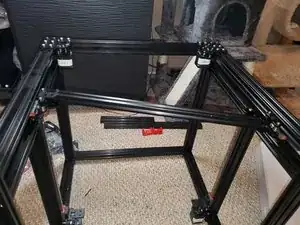

Вставьте 460 мм 2020 в X-крепления. Сдвиньте левое крепление вперёд и правое — назад одновременно, и 460 мм 2020 должен встать на место.

Вставьте 2x винта M5x8 мм с полукруглой головкой + M5 Т-гайки в верхнюю и нижнюю части с обеих сторон, но не затягивайте.

Используя 2x винта M5x8 мм закрепите внутренний угловой зажим в канале рядом с линейной рельсой Y спереди рамы с обеих сторон. Цель — использовать угол в качестве упора для выравнивания.

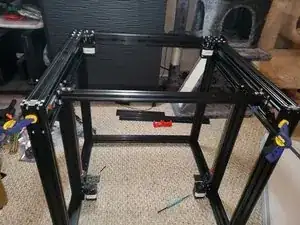

Сдвиньте Y MGN крепление и с помощью прижимного зажима прижмите переднее крепление к передней части принтера, как показано на фото. Сделайте это для левой и правой стороны.

После того как обе стороны зажаты, затяните 6x винтов M3x18 с головкой под ключ, 4x винта M3x30 с полукруглой головкой и 8x винтов M5x8 мм с полукруглой головкой.

При снятии зажимов измерьте расстояние от вертикального профиля 2040 до фасада 460 мм 2020 — вы должны получить одинаковое значение (в пределах 1 мм). Если так, снимите зажимы и продолжайте. Если размеры отличаются более чем на 1 мм, проверьте выравнивание 460 мм 2020 в X-креплении.

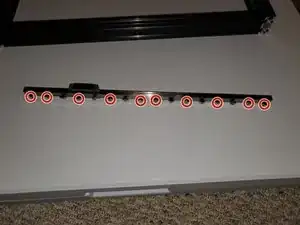

Вставьте 9x винтов M3x8 с головкой под ключ и вкрутите их в 9x M3 Т-гайки. Совместите Т-гайки так, чтобы они заходили в паз 2020 профиля.

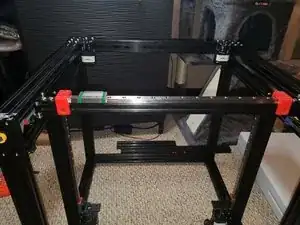

Используя 2 шаблона для линейной рельсы 2020 начните с одного конца рельсы и двигайтесь слева направо, затягивая винты M3x8 до плотного состояния.

Затем, работая справа налево, затяните винты ещё на 1/4–1/2 оборота.
