7. Сборка каретки X

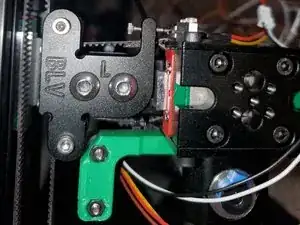

С помощью 2х винтов M3x8 с внутренним шестигранником закрепите кронштейн передней пластины V6 к передней пластине.

Убедитесь, что он выровнен, иначе высота сопла будет нестабильной.

Проследите, чтобы винты были затянуты. У меня эти винты ослабли через 2 недели.

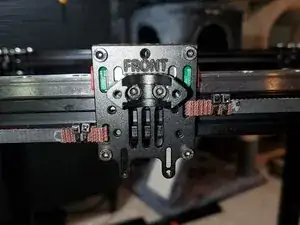

Используя 2 шайбы M2 и 2 винта M2x8 с полусферической головкой, закрепите X-концевик на задней пластине над верхним ремнём. Убедитесь, что рычаг концевика направлен вниз.

В данный момент к концевику подключены все 3 провода. Средний провод Вам не понадобится, и при неправильном подключении он может замкнуть разъём концевика и отключить принтер. Поскольку он не нужен, отрежьте красный провод и утилизируйте его.

Изначальная конструкция предусматривает крепление BLTouch на задней части каретки с помощью 2 винтов M3x6 с полусферической головкой для фиксации кронштейна к задней пластине.

Зафиксируйте BLTouch на заднем кронштейне с помощью 2 винтов M3x8 с полусферической головкой и 2 гайок M3.

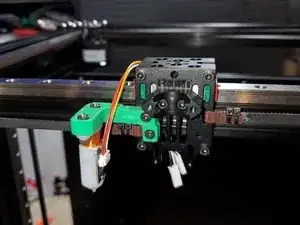

Я разработал опциональный вариант, который перемещает BLTouch на переднюю часть каретки X. Файлы можно найти в папке FYSETC Modified Printed Parts на моём Github.

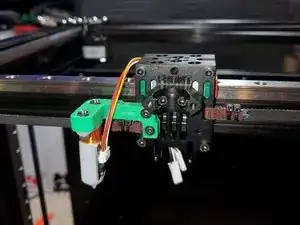

Закрепите кронштейн на передней пластине с помощью 2 винтов M3x6 с полусферической головкой.

Закрепите BLTouch на переднем кронштейне с помощью 2 винтов M3x10 с полусферической головкой и 2 гайок M3.

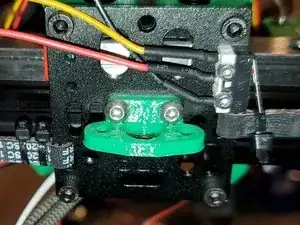

Если вы используете мой передний кронштейн для BLTouch, BLTouch будет задевать каретку X раньше, чем сработает концевик. Чтобы устранить это, вкрутите винт M2x8 с внутренним шестигранником в наружное резьбовое отверстие на левом X-кронштейне.

Винт должен выступать с противоположной стороны достаточно, чтобы сработать концевик до того, как передний кронштейн BLTouch коснётся каретки. Примерно 2–3 мм.

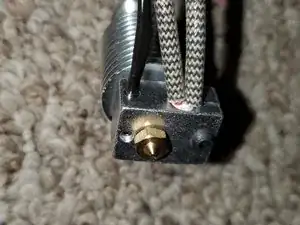

Вставьте термистор в нагревательный блок и затяните маленький прижимной винт.

Вставьте нагревательный картридж в нагревательный блок и затяните винт M3 с полусферической головкой.

Установите силиконовый чехол на нагревательный блок.

С помощью 2 винтов M3x16 с внутренним шестигранником закрепите E3D и фиксатор E3D V6 к передней пластине.

При затяжке винтов следите, чтобы хотенд оставался прямо. Если он смещается влево или вправо, снимите хотенд и затяните винты крепления V6 Front Plate Mount из шага 1.

Убедитесь, что провода термистора и нагревателя находятся слева от хотенда. Это предотвратит попадание проводов в область X-концевика.

На момент написания комплекта в нём находится один радиальный вентилятор 5015. Выяснилось, что его охлаждения недостаточно, и официальных креплений для металлического набора не выпускалось. В FYSETC были оповещены и в процессе обновления наборов устанавливаются двойные улитковые вентиляторы 4010.

Закрепите вентилятор 4010 с самым длинным проводом в кожух блока с помощью 4 винтов M3x12.

Вставьте 2 вентилятора-улитки в боковые крепления и зафиксируйте их 2 винтами M2.5x6 с внутренним шестигранником (сверху) и 2 винтами M2.5x12 с внутренним шестигранником (снизу) с обеих сторон.

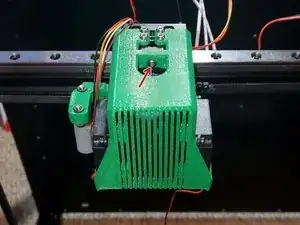

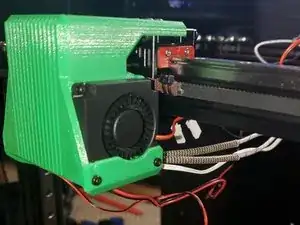

Прикрепите кожух блока к каретке X с помощью 5 винтов M3x8 с полусферической головкой. Не забудьте винт спереди.

Прокладка проводки — это во многом дело предпочтений, но мне нравится порядок, поэтому я сделал кронштейн для фиксации проводов для металлического набора. Файлы доступны в папке FYSETC Modified Printed Parts на моём Github.

Примечание — это не подойдёт, если у вас BLTouch установлен на задней части каретки.

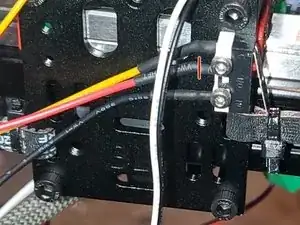

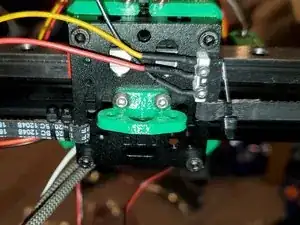

С помощью 2 винтов M3x6 с полусферической головкой и 1 винта M3x10 с полусферической головкой закрепите Wire Locker на задней пластине.

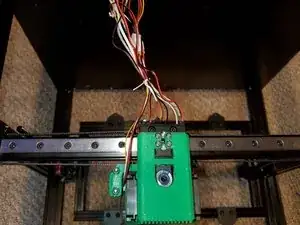

Вставьте провода хотенда в кабельную оплетку.

Если у вас есть хомут длиной 24", проденьте его в кабельную оплетку вместе с проводами (не входят в комплект). Это поможет удерживать оплетку вверх.

С помощью маленького хомутa зафиксируйте кабельную оплетку в Wire Locker.

Закрепите держатель Main_Cable_Tube_Holder на задней части рамы, используя 2 винта M5x8 с полусферической головкой и 2 T-гайки M5.
