Замена материнской платы Anycubic Predator на BTT SKR 1.4

Убедитесь, что питание принтера отключено, что принтер выключен и прошло достаточное время, чтобы устройство разрядилось. Переменное напряжение опасно, и в этом устройстве есть большие конденсаторы. Будьте осторожны.

Удалите филамент из принтера — для доступа внутрь и удобства работы принтера филамент должен отсутствовать.

Снимите шесть винтов M2 с верхней панели. По два с каждой стороны вдоль внешнего края.

Отсоедините сетевой кабель и убедитесь, что питание полностью отключено.

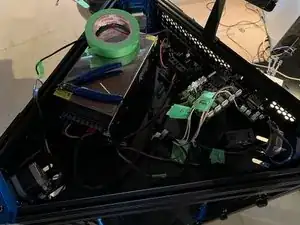

При помощи малярной ленты и маркера промаркируйте все кабели внутри принтера. Это пригодится при подключении кабелей к новой материнской плате и поможет понимать назначение каждого кабеля.

Должны быть следующие метки: X, Y, Z, X stop, Y stop, Z stop, Hotend, T0 (термистор хотэнда), Fan 1, Fan 0 и Filament Sensor

Fan 1 (как обозначено Anycubic) фактически управляет несколькими вентиляторами. Нам потребуется позже модифицировать это подключение для новой платы.

Снимите семь винтов, крепящих материнскую плату к корпусу.

Отключите все (теперь промаркированные) проводники от платы.

Извлеките материнскую плату и поместите в безопасное место (ESD).

Это материнская плата Trigorilla Pro — штатная плата принтера Predator. Плата рабочая, но на ней нельзя установить более тихие драйверы шаговых двигателей.

Существует множество вариантов драйверов шаговых двигателей. Я установил TMC2209, купленные вместе с платой.

Распечатайте крепление для новой материнской платы. Я пока не нашёл монтаж, учитывающий стойки, но вариантов много.

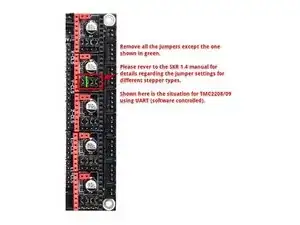

Если вы устанавливаете драйверы TMC2208/2209, удалите все чёрные перемычки под гнёздами драйверов, КРОМЕ той, что показана на схеме.

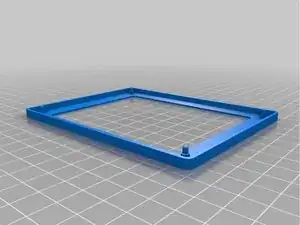

На фото показано крепление: https://www.thingiverse.com/thing:431169...

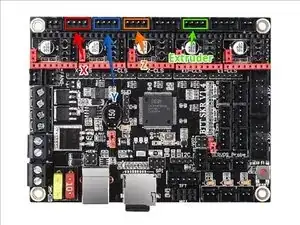

Вставьте четырёхпроводные кабели шаговых двигателей в материнскую плату.

Плата поддерживает до шести двигателей, но мы будем использовать только четыре штатных двигателя.

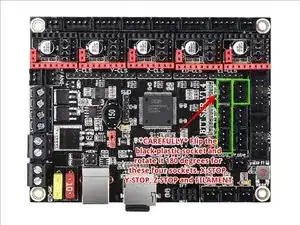

На этом шаге потребуется перевернуть пластиковые клеммные гнёзда на группах контактов. Делайте это очень аккуратно и медленно, чтобы не согнуть контакты и не сломать гнёзда.

Возьмите тонкогубцы и осторожно покачивайте каждое гнездо взад-вперёд, вынимая его с платы. SKR поставляется с гнёздами, установленными в обратном направлении, поэтому их нужно повернуть на 180 градусов относительно заводской установки.

Вот гифка с примером переворачивания гнезда на другой плате для наглядности: https://media.giphy.com/media/JonU7I9DJx...

На фото не показаны перевёрнутые гнёзда из предыдущего шага. Убедитесь, что вы перевернули их, прежде чем продолжать.

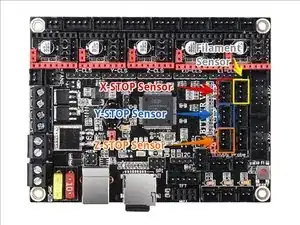

Подключите концевые выключатели X-stop, Y-stop, Z-stop и датчик филамента в отмеченные разъёмы на плате.

Есть два варианта: управлять вентилятором хотэнда через прошивку или оставить его постоянно включённым. У каждого варианта есть преимущества; при необходимости можно переключиться позже.

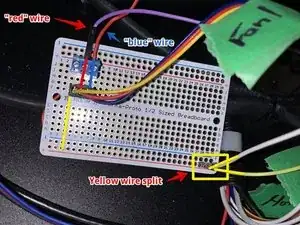

Потребуется разветвить жёлтый провод, идущий от разъёма FAN1. Я сделал это на небольшой плате, но можно выполнить разветвление любым удобным способом.

Для подключения вентилятора охлаждения детали соедините один из разветвлённых жёлтых проводов FAN1 с разъёмом SKR FAN0 в отмеченном месте. Синий провод FAN1 подключите к второму контакту SKR FAN0. По возможности обжайте контакты в dupont/JST-SM коннектор для удобства.

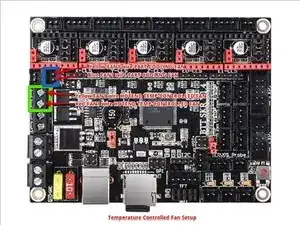

Если вы используете вариант с управлением вентилятора хотэнда по температуре (рекомендую при использовании штатных хотэндов), подключите один жёлтый провод FAN1 к разъёму HE1 в отмеченном месте, а красный провод FAN1 — к другому контакту HE1.

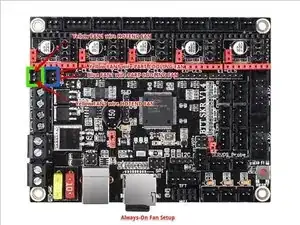

Если вы используете вариант с постоянно включённым вентилятором хотэнда (рекомендуется при использовании металлического термобарьера и модернизированных хотэндов), подключите жёлтый провод FAN1 к отмеченной зоне SKR FAN1, а красный провод FAN1 — к другому контакту SKR FAN1.

Система вентиляторов Anycubic использует общую +24VDC шину (жёлтый провод в оригинальном разъёме FAN1). Земля не является общей на разъёмах вентиляторов, поэтому не замыкайте линии GND на разъёмах вентиляторов. Для питания вентиляторов требуется только одна линия +24VDC, которая является общей для всех вентиляторов.

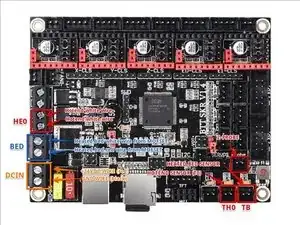

Подключите белые провода хотэнда от Predator к HE0.

Подключите провода нагревательного стола, идущие от МОП-свитча внутри корпуса, к клеммам BED. Белый провод сверху, красный провод снизу, как на фото. Полярность важна.

Подключите 24V DC питание от блока питания к клеммам DCIN. Обратите внимание на полярность.

Подключите термисторы к TH0 (термистор хотэнда) и TB (термистор нагревательного стола).

Подключите z-probe (маркировка LEVEL на кабеле Predator) к разъёму PROBE. Полярность не важна — это простой микровыключатель.
