Замена регулятора механизма электростеклоподъемника задней двери Mercedes W123

Прежде чем приступить к снятию заднего механизма регулятора, необходимо снять обшивку двери. Нажмите здесь, чтобы ознакомиться с руководством по снятию обшивки двери.

После выполнения инструкций по снятию обшивки двери, включая дополнительные действия для задней створки, разъем переключателя заднего стеклоподъемника будет выглядеть так, как показано на изображении.

Аккуратно извлеките переключатель из обшивки двери и подключите его обратно к этому разъему.

Обратите внимание, что переключатель замыкает электрическую цепь стеклоподъемника таким образом, что при отключенном переключателе двигатель регулятора не получит питание, даже если использовать переключатель в центральной консоли спереди. Переключатель должен быть установлен, чтобы можно было поднимать и опускать стекло.

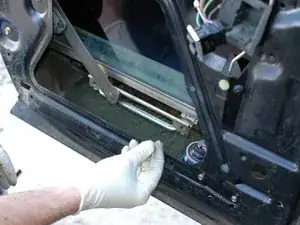

Воспользуйтесь переключателем, чтобы опустить стекло до тех пор, пока нижняя направляющая стекла не станет видна. Обратите внимание, что переключатель установлен в разъем, как упоминалось на предыдущем шаге.

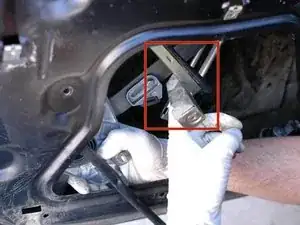

Снимите два болта с резьбой М10, которые крепят нижнюю направляющую стекла к механизму регулятора.

Если электростеклоподъемник не двигается из-за неисправности электропитания или двигателя, возможно, придется залезть внутрь проема двери, чтобы открутить два болта М10. Это возможно, но сложнее.

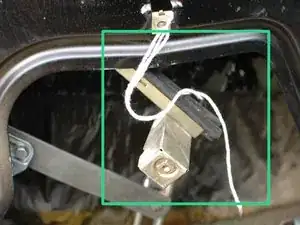

Отсоедините рычаг механизма регулятора от нижней направляющей стекла, затем медленно подтолкните стекло вверх в проем двери.

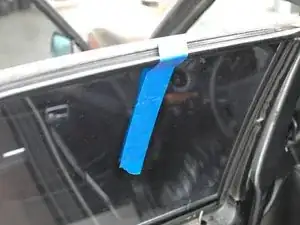

Когда стекло достигнет верхней части двери, зафиксируйте его прочной лентой, не оставляющей следов на стекле. Хорошо подойдут несколько больших кусков синей малярной пленки. Закрепите стекло длинными отрезками, проходящими через верхнюю кромку двери и прикрепленными к стеклу с обеих сторон.

Не оставляйте стекло закрепленным лентой надолго и ни в коем случае не эксплуатируйте автомобиль со стеклом, зафиксированным таким образом. Если необходимо проехать на автомобиле после снятия регулятора, обязательно очень надежно зафиксируйте стекло в верхнем положении прочной распоркой. Данный способ в руководстве не описывается.

Если стекло тяжело двигать вручную, можно смазать фетровые направляющие в боковых пазах двери синтетической смазкой, например, силиконовой. На изображении показан нижний конец; смазка наносится по всей длине, до самого верха внутри двери.

Поскольку стекло теперь отсоединено от механизма регулятора и зафиксировано, можно приступить к демонтажу регулятора.

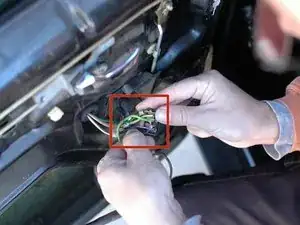

Начните с отсоединения переключателя от разъема.

Затем плоской отверткой аккуратно снимите заднюю крышку разъема. Это позволит увидеть отдельные контактные разъемы внутри.

Сфотографируйте расположение проводов или сделайте подробные пометки о том, в какие гнезда они вставлены. Хотя провода и отверстия в разъеме, как правило, промаркированы для удобства сборки, лучше перестраховаться.

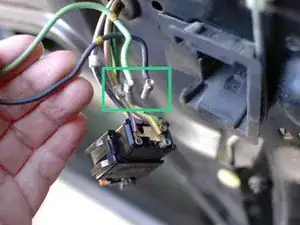

Извлеките сплошные зеленый и черный провода, которые подключены к двигателю регулятора, из разъема. Остальные провода оставьте на месте, а черную пластиковую крышку снова установите обратно на разъем.

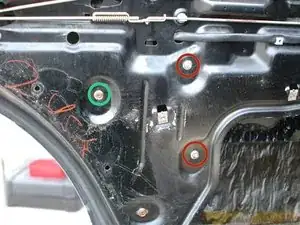

Ослабьте и снимите две гайки М10, которыми штифты регулятора крепятся к каркасу двери.

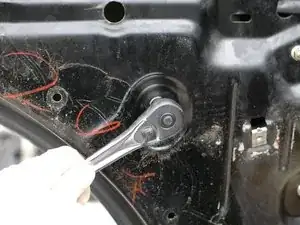

Ослабьте и снимите болт М10, который крепит последнюю точку крепления регулятора к каркасу двери.

После снятия этих гаек и болтов регулятор уже свободен, но необходимо выполнить еще несколько действий, прежде чем его можно будет полностью извлечь.

Электродвигатель регулятора слишком большой, чтобы можно было его извлечь из задних дверей без дополнительных действий. Это связано с наличием направляющих по бокам стекла, по которым оно перемещается вверх и вниз. Наружная направляющая препятствует извлечению регулятора.

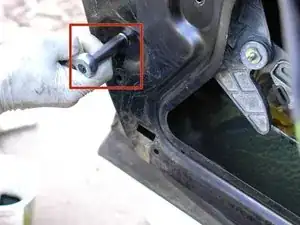

Снимите нижний болт М10, удерживающий эту направляющую. Рекомендуется сделать фотографию или отметить на двери точное положение этого нижнего болта, поскольку он имеет возможность регулировки, и лучше всего вернуть его в исходное положение после установки.

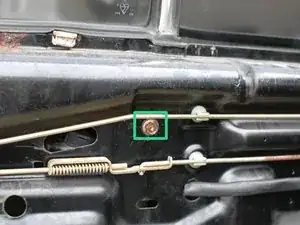

Практически прямо над этим болтом, в верхней части двери, находится второй болт М10, который крепит верхнюю часть направляющей. Ослабьте его, но не снимайте.

Теперь наружную направляющую стекла можно повернуть внутрь двери, в сторону салона, чтобы освободить место для извлечения механизма регулятора и его двигателя из отверстия в каркасе двери. Обязательно запомните, как расположены направляющая и регулятор, чтобы при установке вернуть их в правильном порядке и ориентации.

При желании можно закрепить направляющую стекла к каркасу двери, чтобы освободить вторую руку.

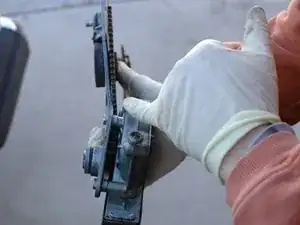

Не спешите при снятии регулятора. Поворачивайте его, слегка покачивайте, двигайте вперед-назад — нет определенного способа извлечь его, нужно действовать на ощупь. Пространства для извлечения достаточно, поэтому не отчаивайтесь.

После снятия регулятора его можно осмотреть.

Этот регулятор был снят, потому что стекло двигалось очень медленно. После снятия стало очевидно, что он погнут, а также, похоже, двигатель ослаблен. Его нужно отремонтировать или заменить.

Если Ваш регулятор имеет аналогичные повреждения, нажмите здесь, чтобы ознакомиться с руководством по ремонту заднего регулятора электростеклоподъемника.

Если Вы сняли регулятор для обслуживания двигателя, ознакомьтесь с руководством по снятию и замене двигателя.
