Замена вакуумного привода замка багажника Mercedes W123
Не позволяйте неисправному приводу замка багажника расстраивать вас. К сожалению, нет простого способа отремонтировать эти приводы; лучший вариант — найти хороший б/у привод или новый и заменить его. Вам понравится, когда замок багажника будет работать как следует; это значительно упрощает жизнь и делает почти невозможным запереть ключи в багажнике.
Если вы подозреваете, что привод багажника является причиной медленных или неработающих замков дверей, вы можете уточнить это, используя руководство по диагностике вакуума.
Шаг 1
Как вы и ожидали, привод замка багажника расположен в багажнике рядом с самим замком.

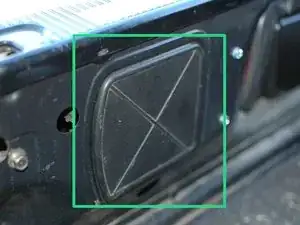

Он скрыт за этим черным пластиковым покрытием.
Шаг 2

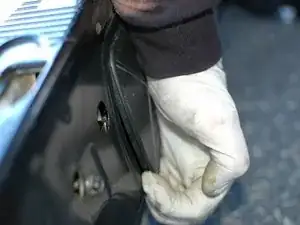

Снимите это черное пластиковое покрытие, поддев его снизу, пока оно не выйдет достаточно, чтобы полностью удалить его.
Шаг 3
Теперь вы можете увидеть привод багажника. Он соединяется с механизмом замка металлическим стержнем со spring.
Чтобы снять привод, начните с удаления двух шестигранных винтов. Они должны иметь головку 8 мм.
Затем отключите два вакуумных шланга, запомнив их ориентацию. Один предназначен для запирания (с красной полосой), другой — для разблокировки (с зеленой полосой).
Наконец, снимите металлическую арматуру привода с механизма замка. Она снимается в направлении корпуса вакуумного привода.
Шаг 4

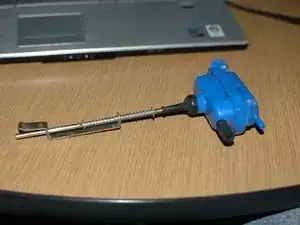

Снимите привод с вашего автомобиля. Проверьте его на наличие очевидных утечек.

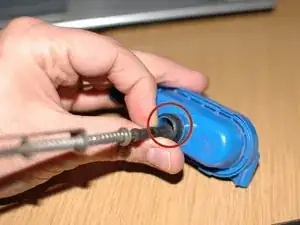

На этом приводе вы можете заметить, что внешний диафрагма с стороны замка явно порвана, поэтому привод следует заменить.
Если нет явных разрывов или трещин снаружи привода, вам потребуется использовать вакуумный насос с манометром, чтобы протестировать стороны замка и разблокировки привода.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
