Замена ЖК-дисплея iPad 8 LTE

Разогрейте iOpener и приложите его к левой стороне устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Шлейфы дисплея

Следующие три шага показывают Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру вскрытия. Если Вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

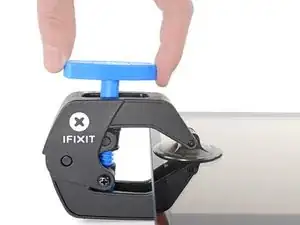

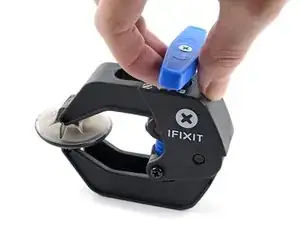

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поставьте под iPad предмет так, чтобы устройство стояло горизонтально между присосками.

Разместите присоски примерно посередине левого края — одну вверху, одну внизу.

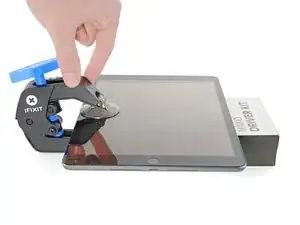

Удерживайте нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы создать более цепкую поверхность.

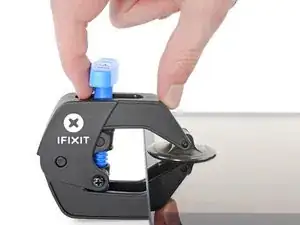

Вытяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел отслоиться и образовался зазор.

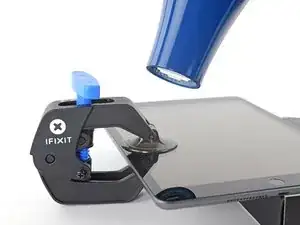

Если экран недостаточно нагревается, можно использовать фен, нагревая вдоль левого края iPad.

Полные инструкции по использованию фена см. в этом руководстве.

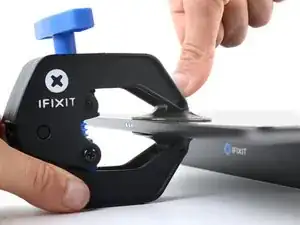

Вставьте медиатор (пик) под дигитайзер, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, нанесите больше тепла на область и поверните рукоятку ещё на полоборота по часовой стрелке.

Не поворачивайте больше чем на полоборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнять работу за Вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому стеклу.

Когда экран станет тёплым на ощупь, прикрепите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте медиатор в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный зазор.

Подвиньте медиатор к нижнему левому углу устройства, чтобы разрезать клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился снова.

Не беспокойтесь, если Вы видите медиатор через дигитайзер — просто вытяните медиатор. ЖК‑дисплей не должен быть повреждён, но существует риск оставить трудновыводимый клей.

Если медиатор застрянет в клее, «прокатывайте» медиатор вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Подвиньте первый медиатор к верхнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Разогрейте iOpener и приложите его к верхнему краю устройства на две минуты.

Поверните медиатор вокруг верхнего левого угла устройства, чтобы отделить клей.

Просуньте лопатку для вскрытия вдоль верхнего края устройства, останавливаясь прямо перед фронтальной камерой.

Не сдвигайте лопатку над фронтальной камерой — вы можете повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите лопатку так, чтобы между дигитайзером и рамой остался только кончик.

Просуньте лопатку над фронтальной камерой, чтобы отделить клей.

Оставьте лопатку возле правой стороны фронтальной камеры перед продолжением.

Вставьте лопатку снова и проведите её к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую лопатку для вскрытия и проведите её к середине правого края iPad.

Шлейфы дисплея расположены приблизительно на полпути от нижней части iPad. Прекратите движение, как только вы окажетесь в трёх дюймах от нижнего края iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Проведите нижнюю левую лопатку к нижнему левому углу, чтобы отделить клей.

Не поворачивайте лопатку полностью вокруг угла — вы можете повредить антенну.

Оставьте лопатку в углу перед переходом к следующему шагу.

Вставьте новую лопатку в зазор, который вы только что создали на нижнем крае iPad.

Проведите лопатку над антенной, останавливаясь прямо перед кнопкой «Домой».

Проводите лопатку только в направлении к кнопке «Домой», а не в противоположном — иначе вы можете повредить антенну.

Если нужно провести лопатку по этому участку повторно, выньте её и вставьте снова в нижнем левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте лопатку в созданный зазор.

Проведите лопатку под кнопку «Домой» к нижнему правому углу, следя за тем, чтобы только кончик находился между дигитайзером и рамой.

Вставляйте лопатку не более чем на 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и проведите её к кнопке «Домой», чтобы полностью отделить нижний клей.

Проводите лопатку только к кнопке «Домой», а не в обратном направлении — иначе вы можете повредить антенну.

Если нужно провести лопатку по этому участку повторно, выньте её и вставьте снова в нижнем правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей с помощью лопатки. Не стесняйтесь остановиться и снова нагреть.

Поверните две лопатки, установленные в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя оставшийся клей.

Если возникает значительное сопротивление, снова прогрейте края и поработайте по ним лопаткой.

Поднимите левый край дигитайзера вверх, чтобы далее отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, просуньте лопатку между двумя шлейфами дисплея, чтобы отделить оставшийся клей.

После отделения всего клея откройте дигитайзер как книгу и положите его параллельно iPad.

При повторной сборке очистите остатки клея с рамки — и с дигитайзера, если вы планируете использовать его повторно — изопропиловым спиртом. Замените клей нашими клейкими полосками или предварительно вырезанными клейкими картами.

Будьте внимательны к шлейфам дисплея при сборке. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

С помощью пинцета отогните ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для открытия или ноготь, чтобы приподнять маленькую шарнирную фиксирующую планку на ZIF-разъёме кабеля кнопки «Домой» ZIF connector.

С помощью пинцета вытащите ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить оба нажимных разъёма кабеля дигитайзера.

Чтобы не повредить iPad, поддевать следует только сами разъёмы, а не гнездо на плате.

Используйте плоский конец лопатки, чтобы приподнять виброизолятор под слотом для SIM-карты.

Будьте осторожны, чтобы не проколоть и не порвать ленточный кабель кнопки «Домой».

Снимите виброизолятор.

С помощью пинцета отлепите кабель кнопки «Домой» от задней крышки.

Кабель зафиксирован лёгким клеевым слоем.

Снимите узел передней панели.

Используйте монтажную пластину, чтобы разрезать остатки клея, которые всё ещё могут соединять узел передней панели с рамой.

Если после установки нового дисплея возникают «призрачные» или «фантомные» прикосновения, это можно устранить, добавив тонкий слой изолирующей ленты, например каптоновой, в выделенные зоны на тыльной стороне панели. Запасные дигитайзеры iFixit поставляются с правильной изоляцией и обычно не требуют добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая некорректную работу сенсора.

Изоляция невидима невооружённым глазом и отличается от поролоновых пылезащитных полосок, встречающихся во многих iPad.

При сборке перед установкой дисплея удалите остатки клея с iPad и очистите клеевые поверхности высококонцентрированным изопропиловым спиртом (90% и выше) и безворсовой салфеткой. Это подготовит поверхность для новой клеевой полосы и обеспечит надёжное склеивание.

Проверьте функции iPad и установите заранее нарезанные клеевые полосы на тыльную сторону дисплея, используя наше руководство по нанесению клея для дисплея, прежде чем окончательно запечатывать устройство.

С помощью пинцета или пальцев удалите ленты, закрывающие винты ЖК‑экрана.

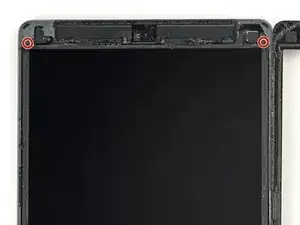

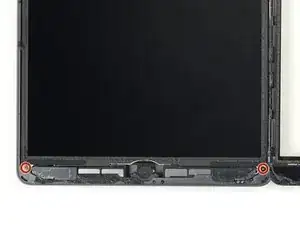

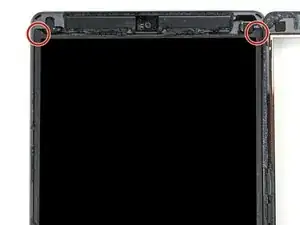

Отверткой Phillips удалите четыре винта длиной 4,3 мм, закрепляющих ЖК‑экран.

ЖК‑экран слегка приклеен к раме.

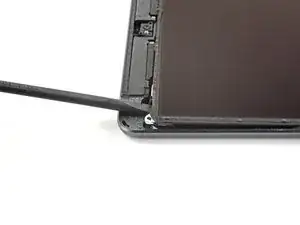

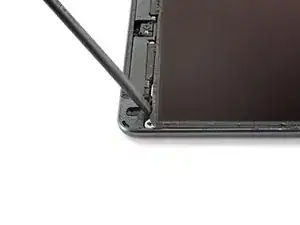

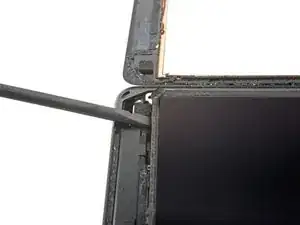

Вставьте лопатку между рамой и верхней правой частью ЖК‑экрана.

Медленно подденьте лопаткой, чтобы отделить клей.

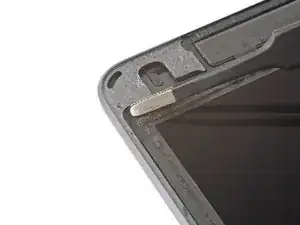

Повторите предыдущий шаг для верхней левой части ЖК‑экрана.

На этом этапе не пытайтесь полностью снять ЖК‑экран — он всё ещё подключён гибким кабелем.

Используйте плоский конец лопатки, чтобы немного приподнять ЖК‑экран из гнезда, чтобы можно было схватить его пальцами.

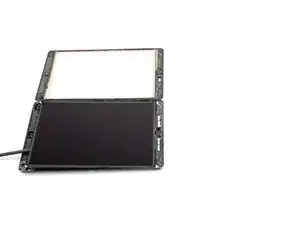

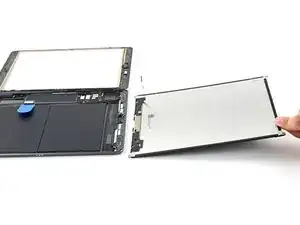

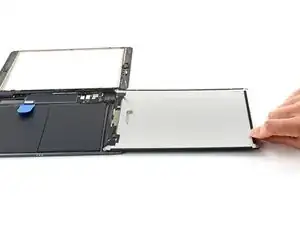

Переверните ЖК‑экран как страницу книги, поднимая возле камеры и заводя его через торец рамки с кнопкой «Домой».

Разместите ЖК‑экран на чистой мягкой безворсовой поверхности, чтобы получить доступ к кабелям дисплея.

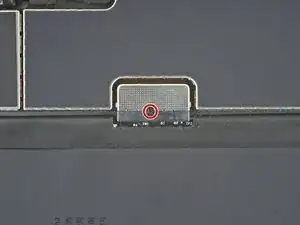

Отверткой Phillips удалите винт длиной 2,3 мм, фиксирующий разъём аккумулятора на плате.

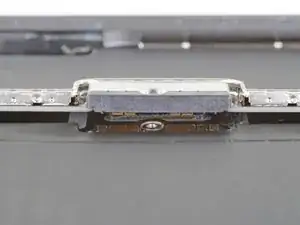

На этих фотографиях показано, как выглядит разъём аккумулятора под платой. Используйте их как ориентиp при безопасном отключении аккумулятора.

Обратите внимание, что на плате есть консольные пружины, которые прижимают контакты аккумулятора. Поскольку и плата, и аккумулятор приклеены, вам потребуется вставить что‑то тонкое и гибкое между контактами, чтобы разомкнуть цепь.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко сгибаются или ломаются, что приводит к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи обращён вверх.

Вставьте блокиратор батареи под разъём батареи на плате под углом примерно 35 градусов.

Не продвигайте блокиратор батареи под разъём чрезмерной силой. Если у вас возникают трудности с установкой блокиратора под плату, вы можете попробовать использовать игральную карту для отключения батареи вместо этого.

Блокиратор батареи или игральная карта в идеале должны соскользнуть под плату без препятствий. После вставки он должен располагаться примерно под углом 15 градусов.

Оставьте блокиратор батареи на месте во время работы.

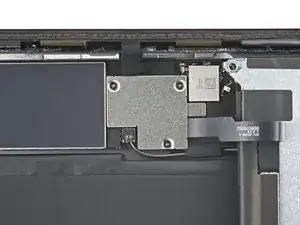

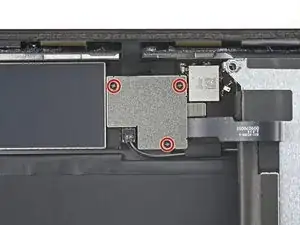

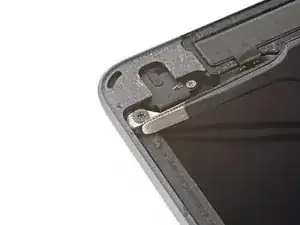

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие кронштейн кабеля дисплея.

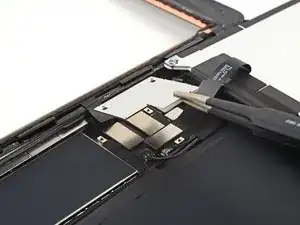

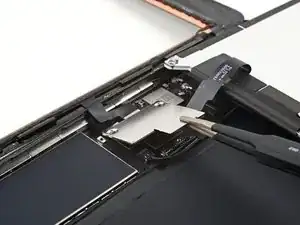

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля дисплея.

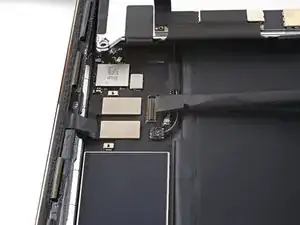

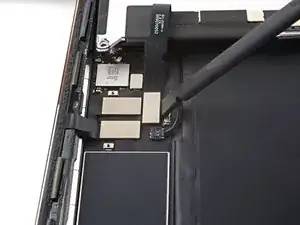

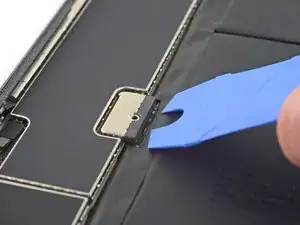

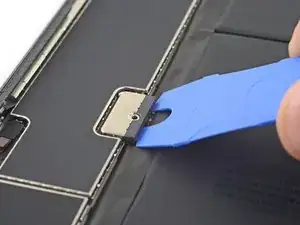

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор кабеля ЖК-дисплея.

Чтобы повторно подключить пресс-коннекторы такого типа, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите то же для другой стороны.

Не нажимайте посередине. Если коннектор будет смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

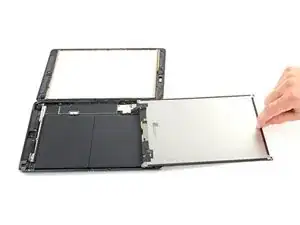

Полностью снимите ЖК-дисплей и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую ворса поверхность.
