Замена аккумулятора iPad 8 LTE

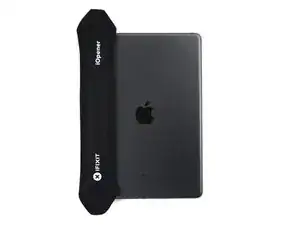

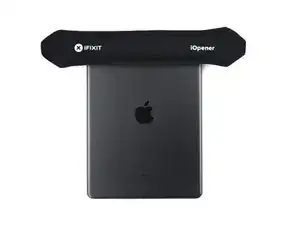

Разогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока вы ждёте ослабления клея, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите под iPad предмет так, чтобы он устойчиво опирался между присосками.

Расположите присоски ближе к середине левой кромки — одна сверху, другая снизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более сцепляющей.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются на одной линии. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовать щель для открытия.

Если экран не нагревается достаточно, вы можете использовать фен, чтобы прогреть вдоль левой кромки iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Вставьте инструмент‑пик под дигитайзер, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создал достаточную щель, подогрейте область сильнее и поверните рукоятку по часовой стрелке на пол-оборота.

Не проворачивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если дисплей сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске сцепиться. Альтернативно можно использовать очень прочную ленту вместо присоски. Если всё остальное не помогает, можно приклеить присоску цианакрилатом к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшую щель между дигитайзером и рамкой.

Вставьте инструмент‑пик в щель между дигитайзером и рамкой.

Вставьте второй инструмент‑пик в образованную щель.

Проведите пиком в направлении нижнего левого угла устройства, чтобы отделить клей.

Оставьте пика в нижнем левом углу, чтобы клей не закрывался снова.

Не беспокойтесь, если видно пика через дигитайзер — просто извлеките пика. ЖК‑экран не должен пострадать, но вы рискуете оставить трудноудаляемый клей.

Если пика застряла в клее, «прокатывайте» пику вдоль края iPad, чтобы продолжать отделять клей.

Сдвиньте первый инструмент‑пик в направлении верхнего левого угла устройства, чтобы отделить клей.

Оставьте пика в верхнем левом углу, чтобы клей не закрылся снова.

Разогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Прокрутите пику вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите монтажную пластину вдоль верхнего края устройства, остановившись непосредственно перед фронтальной камерой.

Не проводите пластиной по поверхности фронтальной камеры, чтобы не повредить объектив. В следующих шагах показано, как этого избежать.

Вытяните пластину так, чтобы между дигитайзером и рамкой остался только кончик.

Сдвиньте пластину над фронтальной камерой, чтобы разъединить клей.

Оставьте пластину у правой стороны фронтальной камеры перед продолжением.

Вставьте пластину обратно и сдвиньте её к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте пластину в верхнем правом углу, чтобы клей не склеился заново.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните пластину вокруг верхнего правого угла устройства, чтобы разъединить клей.

Вставьте новую монтажную пластину и сдвиньте её к середине правого края iPad.

Кабели дисплея расположены примерно на полпути от нижней части iPad. Остановитесь, когда достигнете трёх дюймов от нижнего края iPad.

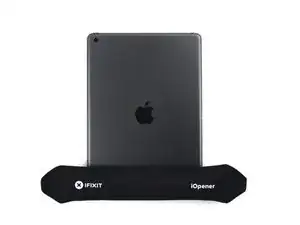

Разогрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте нижнюю левую пластину к нижнему левому углу, чтобы отделить клей.

Не поворачивайте пластину полностью вокруг угла, чтобы не повредить антенну.

Оставьте пластину в углу перед переходом к следующему шагу.

Вставьте новую монтажную пластину в образовавшийся зазор на нижнем краю iPad.

Проведите пластиной по антенне, останавливаясь непосредственно перед кнопкой «Домой».

Проводите пластину только в направлении к кнопке «Домой», а не от неё, чтобы не повредить антенну.

Если нужно снова пройти этим участком, выньте пластину и вставьте её заново в нижнем левом углу.

Оставьте пластину слева от кнопки «Домой» перед продолжением.

Вставьте монтажную пластину в только что созданный зазор.

Проведите пластиной под кнопкой «Домой» и к нижнему правому углу, убедившись, что между дигитайзером и рамкой находится только кончик.

Вставляйте пластину не более чем на 1 мм, чтобы не повредить правую антенну.

Вставьте пластину снова и сдвиньте её к кнопке «Домой», чтобы полностью отделить нижний клей.

Проводите пластину только в направлении к кнопке «Домой», а не от неё, чтобы не повредить антенну.

Если нужно снова пройти этим участком, выньте пластину и вставьте её заново в нижнем правом углу.

Оставьте пластину справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Работайте медленно, убедитесь, что клей тёплый и мягкий, и что вы отделили весь клей монтажной пластиной. Не стесняйтесь остановиться и снова разогреть клей.

Поверните две монтажные пластины в левых углах iPad, чтобы слегка приподнять дигитайзер, завершив отделение остающегося клея.

Если ощущается сильное сопротивление, снова разогрейте края и обработайте их монтажной пластиной.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте монтажную пластину между двумя кабелями дисплея, чтобы отделить последний участок клея.

После полного отделения клея откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите остатки клея с рамки — и с дигитайзера, если вы собираетесь использовать его снова — с помощью изопропилового спирта. Замените клей нашими клеевыми лентами или предварительно вырезанными клейкими картами.

При сборке следите за кабелями дисплея. Убедитесь, что они правильно сложены под LCD-экраном, чтобы избежать повреждений.

Используйте пинцет или пальцы, чтобы удалить любую ленту, закрывающую винты ЖК-дисплея.

Используйте крестообразную отвёртку, чтобы выкрутить четыре винта 4,3 мм, крепящие экран ЖК-дисплея.

ЖК-дисплей слегка приклеен к рамке.

Вставьте лопатку между рамкой и верхней правой частью ЖК-дисплея.

Медленно подденьте лопаткой, чтобы разъединить клей.

Повторите предыдущий шаг для верхней левой части ЖК-дисплея.

Не пытайтесь полностью снять ЖК-дисплей на этом этапе, он всё ещё соединён гибким кабелем.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в его нише настолько, чтобы можно было схватить его пальцами.

Переверните ЖК-дисплей как страницу книги, приподнимая ближе к камере и переворачивая его через сторону с кнопкой «Домой».

Положите ЖК-дисплей лицевой стороной вниз на чистую, мягкую, не оставляющую ворса поверхность, чтобы получить доступ к кабелям дисплея.

Используйте крестообразную отвёртку, чтобы выкрутить винт длиной 2,3 мм, фиксирующий разъём батареи на плате.

Эти фотографии показывают, как выглядит разъём батареи под логической платой. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание, что разъём батареи имеет консольные контакты на плате, которые прижимают контакты батареи. Поскольку и плата, и батарея приклеены, вам нужно будет просунуть тонкий и гибкий предмет между контактными точками, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью изолятора. Контакты батареи легко сгибаются или ломаются, что приводит к необратимому повреждению.

Убедитесь, что логотип iFixit на изоляторе батареи обращён вверх.

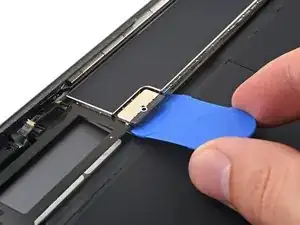

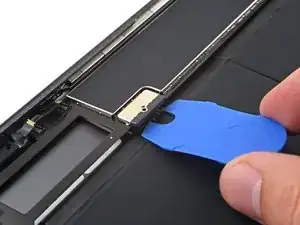

Просуньте изолятор батареи под разъём батареи на плате под углом 35 градусов.

Не продвигайте изолятор под разъём с чрезмерной силой. Если изолятор трудно вставить, можно попробовать использовать игральную карту для отключения батареи.

Изолятор батареи или игральная карта должны вставляться под плату без препятствий. После вставки он должен располагаться примерно под углом 15 градусов.

Оставьте изолятор батареи на месте во время работы.

Используйте крестообразную отвёртку, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие скобу кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять скобу кабеля дисплея.

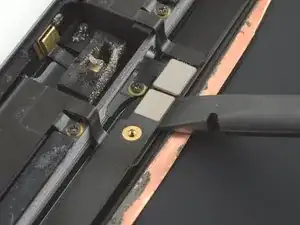

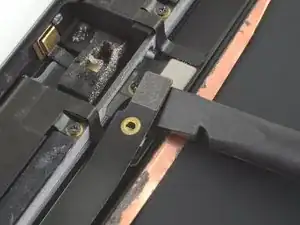

Используйте плоский конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём кабеля ЖК-дисплея.

Чтобы заново подключить защёлкивающиеся разъёмы такого типа, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите на другой стороне.

Не нажимайте по центру. Если разъём неправильно выровнен, контакты могут согнуться, что приведёт к повреждению.

Полностью снимите ЖК-дисплей и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую ворса поверхность.

Используйте пинцет, чтобы отлепить ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для открытия или ноготь, чтобы откинуть маленькую шарнирную защёлку ZIF-разъёма кабеля кнопки «Домой».

Используйте пинцет, чтобы аккуратно вытащить ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

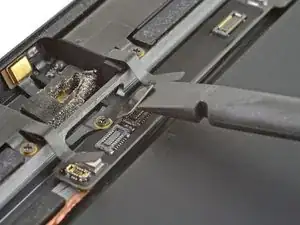

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два защёлкивающихся разъёма кабеля дигитайзера.

Чтобы избежать повреждения iPad, поддёргивайте только сами разъёмы, а не гнёзда на логической плате.

Используйте плоский конец лопатки, чтобы поддеть демпфер вибрации под считывателем SIM-карт.

Будьте осторожны, не проколите и не порвите шлейф кнопки «Домой».

Снимите демпфер вибрации.

Используйте пинцет, чтобы отслоить шлейф кнопки «Домой» от задней крышки.

Шлейф закреплён слабым клеевым слоем.

Снимите сборку передней панели.

Используйте медиатор для вскрытия, чтобы отрезать оставшийся клей, который может всё ещё соединять сборку передней панели с рамой.

Если после установки нового дисплея возникают проблемы с «призрачным» или «фантомным» вводом касанием, это можно исправить, добавив слой очень тонкой изоляционной ленты, например каптон (полиимид) в отмеченные зоны на обратной стороне панели. Заменяемые дигитайзеры iFixit поставляются с надлежащей изоляцией и не должны требовать добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, вызывая неисправности сенсора.

Изоляция невидима невооружённым глазом и отличается от пенопластовых пылезащитных полосок, встречающихся на многих iPad.

При сборке перед установкой дисплея удалите весь оставшийся клей с iPad и очистите склеиваемые поверхности изопропиловым спиртом высокой концентрации (90% и выше) и безворсовой тканью. Это подготовит поверхность для нанесения нового клея и обеспечит правильное сцепление.

Проверьте функции iPad и установите заранее вырезанные клеевые полосы на заднюю сторону дисплея, следуя нашему руководству по нанесению клея для дисплея, прежде чем окончательно его запечатывать.

Вставьте инструмент для извлечения SIM-карты, биту или распрямлённую скрепку в отверстие лотка SIM-карты.

Нажмите сильно, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты из iPad.

Осторожно оторвите ленту-буфер ЖК‑экрана от верхнего кронштейна компонента.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов, фиксирующих верхний кронштейн компонента:

Три винта длиной 1,4 мм

Два винта длиной 1,9 мм

Используйте заострённый конец лопатки, чтобы приподнять верхний кронштейн компонента, пока не сможете схватить его пальцами.

Снимите верхний кронштейн компонента.

Возможно, потребуется отслоить верхний кронштейн от ленты, прикрепляющей его к плате.

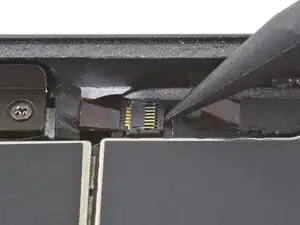

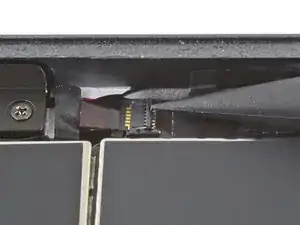

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс‑коннектор шлейфа фронтальной камеры.

Используйте лопатку, чтобы приподнять фронтальную камеру из гнезда, пока не сможете схватить её пальцами.

С помощью лопатки оттяните клеевую поролоновую прокладку от фронтальной камеры.

Сожмите фронтальную камеру пинцетом и поверните по часовой стрелке, чтобы продеть шлейф через слот в раме.

Снимите фронтальную камеру.

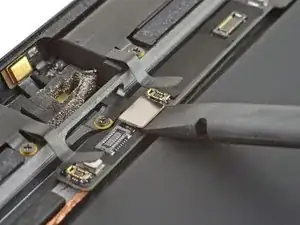

Используйте плоский конец лопатки, чтобы отключить разъём для наушников, поднимая пресс‑коннектор строго вверх.

Используйте пинцет, чтобы отлепить разъём наушников от платы и изменить положение кабеля.

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие сотовые антенны к задней крышке.

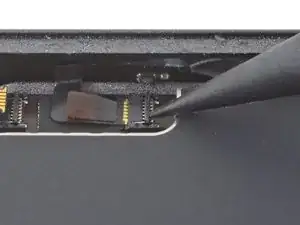

Используйте заострённый конец лопатки, чтобы отключить правый коаксиальный кабель сотовой антенны, поддевая как можно ближе к разъёму.

Отключите левый кабель антенны.

Отделите левый коаксиальный кабель сотовой антенны от задней крышки.

Держите антенную проводку за сам кабель, а не за её разъём. Тяга за разъёмы коаксиальных кабелей может их сломать.

Используйте плоский конец лопатки, чтобы отключить обе сотовые антенны, поднимая их пресс‑коннекторы строго вверх.

Используйте плоский конец лопатки, чтобы отключить заднюю камеру, поднимая прямо вверх фиксатор разъёма.

Используйте плоский конец лопатки, чтобы отключить сборку микрофона, поднимая прямо вверх фиксатор разъёма.

Снимите ленту, закрывающую ZIF-разъём кабеля управления кнопками.

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную защёлку ZIF-разъёма кабеля управления кнопками.

Используйте пинцет, чтобы аккуратно вытащить кабель управления кнопками прямо из ZIF-разъёма.

Держите кабель за язычок для вытягивания, а не за сам кабель.

Снимите ленту, закрывающую ZIF-разъём кабеля датчика Smart Cover.

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную защёлку ZIF-разъёма кабеля датчика Smart Cover.

Используйте пинцет, чтобы аккуратно вытащить кабель датчика Smart Cover прямо из ZIF-разъёма.

Держите кабель за язычок для вытягивания, а не за сам кабель.

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную защёлку ZIF-разъёма кабеля считывателя SIM-карты.

Используйте пинцет, чтобы аккуратно вытащить кабель считывателя SIM-карты прямо из ZIF-разъёма.

Вставьте заострённый конец лопатки под правый антенный кабель и поднимите прямо вверх, чтобы отключить его.

Отделите правый антенный кабель.

Держите антенный кабель за сам кабель, а не за его разъём. Тяга за коаксиальные кабели за разъёмы может их сломать.

Вставьте заострённый конец лопатки под левый антенный кабель и поднимите прямо вверх, чтобы отключить его.

Отделите левый антенный кабель от задней крышки вдоль нижнего края iPad.

Используйте плоский конец лопатки, чтобы отжать виброизолятор в нижнем левом углу iPad.

Используйте пинцет, чтобы снять виброизолятор.

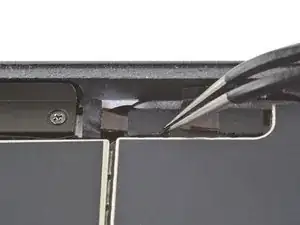

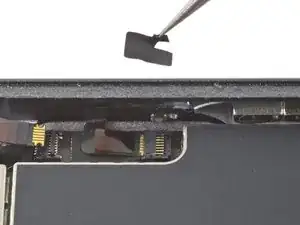

Используйте пинцет или ноготь, чтобы оторвать ленту, закрывающую разъёмы динамиков.

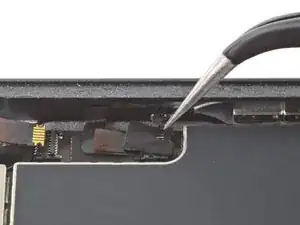

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькие шарнирные защёлки ZIF-разъёмов кабелей левого и правого динамиков.

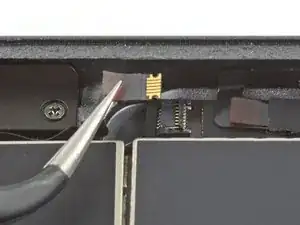

Используйте пинцет, чтобы аккуратно вытащить кабели левого и правого динамиков прямо из соответствующих ZIF-разъёмов.

Используйте заострённый конец лопатки, чтобы отключить коаксиальный кабель Smart Connector, поддев как можно ближе к разъёму.

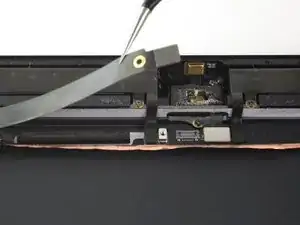

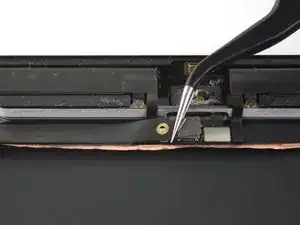

Используйте пинцет, чтобы отключить разъём кабеля Smart Connector, поднимая прямо вверх.

Используйте пинцет, чтобы отогнуть ленту, фиксирующую кабели Smart Connector к задней крышке.

Отделите кабели Smart Connector от задней крышки.

Нагрейте iOpener и приложите его к нижнему левому углу задней крышки, чтобы размягчить клей лотка для SIM‑карты в течение тридцати секунд.

Используйте инструмент для открытия, чтобы осторожно поддеть нижний край считывателя SIM‑карт, прикладывая медленную и равномерную силу.

Если считыватель SIM‑карт сильно застрял, нагрейте место сильнее и повторите попытку.

Снимите считыватель SIM‑карт.

Используйте крестовую отвертку, чтобы удалить четыре винта, фиксирующие разъем зарядки к раме:

Два винта длиной 2,2 мм

Два винта длиной 3,2 мм

Нагрейте iOpener и приложите его к нижней части, верхней части и стороне с платой логики iPad по тридцать секунд в каждой позиции.

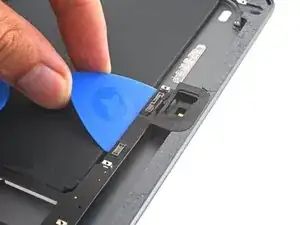

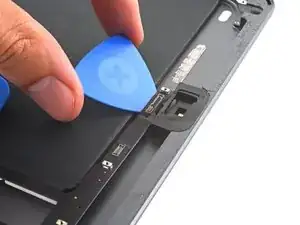

Вставьте медиатор под кабель разъема зарядки рядом с разъемом и проведите его в сторону платы логики, чтобы перерезать клей.

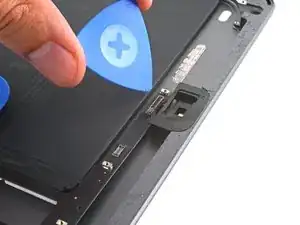

Выньте разъем зарядки из его посадочного места в раме.

Вставьте медиатор под верхнюю ножку платы логики и сдвиньте его в сторону платы, чтобы перерезать клей, фиксирующий её к задней крышке.

Оставьте медиатор вставленным, чтобы клей не склеился снова.

Снимите заглушку батареи.

Вставьте инструмент для открытия возле нижней части платы логики и медленно и равномерно подденьте, чтобы отделить её от задней крышки.

Изгиб или деформация платы логики может привести к необратимому повреждению. Если клей сильно держит, нагрейте сильнее и повторите попытку.

Если плата логики не отходит, просуньте медиатор под её нижний край, чтобы перерезать часть клея.

Вставьте инструмент для открытия ближе к середине платы логики и медленно и равномерно подденьте, чтобы отделить её от задней крышки.

Будьте осторожны, опираясь инструментом о батарею — проткнутая или деформированная батарея может протечь или загореться.

Вставьте инструмент для открытия рядом с верхней частью платы логики и медленно и равномерно подденьте, чтобы отделить её от задней крышки.

Вставьте инструмент для открытия около середины платы логики и подденьте, пока не сможете захватить её пальцами.

Используйте лопатку или медиатор, чтобы перерезать оставшийся клей, фиксирующий плату логики к рамке.

Снимите плату логики.

При сборке убедитесь, что под платой логики нет застрявших ленточных кабелей перед тем, как приклеивать её обратно.

При сборке удалите остатки клея с помощью изопропилового спирта высокой концентрации (90% или более) и примените полоски клейкой ленты Tesa, чтобы зафиксировать плату логики в шасси.

Перед снятием батареи важно защитить другие компоненты в задней крышке, закрыв их лентой.

Отрежьте полосу малярной ленты или скотча по ширине iPad.

Приклейте нижний край полосы ленты к задней крышке над динамиками и нижними антеннами.

Проведите пальцем по нижнему краю ленты, чтобы обеспечить плотную прилегание.

Прижмите верхний край ленты поверх нижних компонентов, чтобы никакие кабели не мешали при снятии батареи.

Повторите процедуру с лентой для верхних компонентов.

Средство для удаления клея iFixit содержит ацетон, который является слабым раздражителем для кожи и глаз.

При работе с удалителем клея и при его нанесении надевайте защитные очки.

Не носите контактные линзы без защиты для глаз.

Защитные перчатки входят в комплект. Если вас беспокоит возможное раздражение кожи, наденьте перчатки сейчас.

Снимите чёрную резиновую пробку с флакона с удалителем клея.

Перед тем как отрезать носик аппликатора, раскрутите или ослабьте крышку флакона.

Это распечатает флакон и позволит выровнять давление перед тем, как вы отрежете носик. Если пропустить этот шаг, удалитель клея может непреднамеренно распрыснуть при обрезке носика.

Обрежьте носик аппликатора ножницами.

Обрезка близко к узкому концу даст вам лучший контроль и позволит наносить удалитель клея небольшими порциями.

Перед продолжением плотно закрутите крышку флакона.

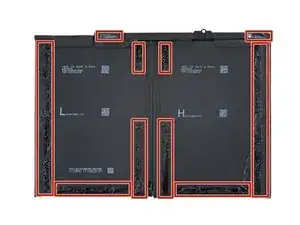

Красные рамки показывают расположение клеевых полос, которыми батарея прикреплена к задней крышке.

Нанесите несколько капель удалителя клея или высококонцентрированного изопропилового спирта вдоль левого края батареи.

Нанесите несколько капель удалителя клея или высококонцентрированного изопропилового спирта вдоль нижнего края батареи.

Нанесите несколько капель удалителя клея или высококонцентрированного изопропилового спирта между двумя элементами батареи.

Нанесите несколько капель удалителя клея или высококонцентрированного изопропилового спирта вдоль правого края батареи.

Нанесите несколько капель удалителя клея или высококонцентрированного изопропилового спирта вдоль верхнего края батареи.

Вставьте пластиковую карту в нижний правый угол батареи.

Будьте осторожны, чтобы не проткнуть и не согнуть батарею инструментом — прокол или деформация батареи могут привести к утечке опасных химических веществ или термическому событию.

Если батарея плохо поддаётся ослаблению, нанесите ещё удалитель клея или приложите нагретый iOpener к задней крышке.

Просдвиньте пластиковую карту под правый край к центру.

Вставьте пластиковую карту как можно глубже под батарею, чтобы перерезать клей.

Уберите пластиковую карту.

Вставьте пластиковую карту под разъём батареи как можно глубже.

Оставьте пластиковую карту вставленной.

Вставьте другую пластиковую карту над разъёмом батареи как можно глубже.

Уберите пластиковую карту из-под разъёма батареи и вставьте её под нижний край батареи.

Проведите пластиковой картой вдоль нижнего края батареи, чтобы перерезать клеевую полосу.

Когда дойдёте до левого угла нижнего края, вставьте пластиковую карту как можно глубже.

Уберите пластиковую карту из-под разъёма батареи и вставьте её под верхний край батареи.

Проведите пластиковой картой вдоль верхнего края батареи, чтобы перерезать клеевую полосу.

Если батарея плохо поддаётся ослаблению, нанесите ещё удалитель клея или приложите нагретый iOpener к задней крышке.

Когда дойдёте до левого угла верхнего края, вставьте пластиковую карту как можно глубже.

Вставьте пластиковую карту под верхний левый угол батареи.

Проведите пластиковой картой вниз в направлении нижней части iPad.

Когда дойдёте до центрального края батареи, вставьте пластиковую карту как можно глубже, чтобы перерезать центральную клеевую полосу.

Вставьте пластиковую карту под нижний левый угол батареи.

Проведите пластиковой картой вверх в направлении верхней части iPad.

Когда вы дойдёте до центрального края, вставьте пластиковую карту как можно глубже, чтобы перерезать центральную клейкую полосу.

Снимите аккумулятор.

Если аккумулятор по-прежнему не удаётся извлечь, повторите процедуру перерезания клея под аккумулятором.

Не используйте аккумулятор повторно после его снятия — это потенциально опасно. Замените его на новый.

Удалите старые клейкие полосы от аккумулятора с задней крышки с помощью пинцета и изопропилового спирта высокой концентрации, используя безворсовую ткань при необходимости.

Если у нового аккумулятора нет предварительно установленного клея, используйте ленту Tesa для его прикрепления к задней крышке.

Перед установкой нового аккумулятора протестируйте его: сначала заново вставьте плату логики, подключите ZIF-разъём кабеля управления кнопками и разъём нажатия ЖК-экрана. Затем снимите блокиратор аккумулятора и заново установите винт разъёма аккумулятора. Включите устройство, чтобы убедиться, что оно работает. Проведите операции этого шага в обратном порядке и затем приклейте аккумулятор.
