Замена разъёма для наушников iPad 8 LTE

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру вскрытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите опору под iPad так, чтобы он лежал ровно между присосками.

Расположите присоски примерно по центру левой кромки — одна сверху, одна снизу.

Держите нижнюю часть Anti‑Clamp неподвижно и энергично нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не удерживается, используйте ленту, чтобы создать более цепкую поверхность.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель.

Если экран недостаточно нагревается, можно использовать фен, нагревая вдоль левой кромки iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Когда Anti‑Clamp создаст достаточно большую щель, вставьте медиатор под дигитайзер.

Если Anti‑Clamp не создаёт достаточную щель, примените больше тепла к области и поверните рукоятку по часовой стрелке ещё на полоборота.

Не поворачивайте больше чем на полоборота за раз и подождите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран при помощи присоски, чтобы создать небольшую щель между дигитайзером и рамой.

Вставьте медиатор в щель между дигитайзером и рамой.

Вставьте второй медиатор в созданную щель.

Проведите медиатором к нижнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не закрылся снова.

Не беспокойтесь, если медиатор видно через дигитайзер — просто вытащите его. ЖК‑экран не должен пострадать, но вы рискуете оставить трудноудаляемый клей.

Если медиатор застрял в клее, "прокатывайте" медиатор вдоль боковой кромки iPad, чтобы продолжить отделение клея.

Проведите первым медиатором к верхнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не закрылся снова.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните медиатор вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите монтажную лопатку вдоль верхнего края устройства, остановившись незадолго до передней камеры.

Избегайте проведения лопаткой над передней камерой, чтобы не повредить линзу. Следующие шаги покажут, как этого избежать.

Вытащите лопатку так, чтобы между дигитайзером и рамкой остался только кончик.

Проведите лопатку над передней камерой, чтобы разъединить клей.

Оставьте лопатку у правой стороны передней камеры перед продолжением.

Вставьте лопатку снова и сдвиньте её к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился снова.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую монтажную лопатку и сдвиньте её до середины правого края iPad.

Шлейфы дисплея расположены примерно на полпути от нижнего края iPad. Прекратите скольжение, когда достигнете трёх дюймов от нижнего края iPad.

Разогрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте лопатку внизу слева к нижнему левому углу, чтобы отделить клей.

Не поворачивайте лопатку полностью вокруг угла, чтобы не повредить антенну.

Оставьте лопатку в углу перед переходом к следующему шагу.

Вставьте новую монтажную лопатку в зазор, который вы только что создали на нижнем краю iPad.

Проведите лопатку по антенне, останавливаясь незадолго до кнопки «Домой».

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно провести лопатку по этому участку вновь, выньте её и вставьте снова в нижнем левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте монтажную лопатку в только что созданный зазор.

Проведите лопатку под кнопку «Домой» и в направлении нижнего правого угла, убедившись, что между дигитайзером и рамкой находится только кончик лопатки.

Вставляйте лопатку не более чем на 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и сдвиньте её к кнопке «Домой», чтобы полностью отделить нижний клей.

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно провести лопатку по этому участку вновь, выньте её и вставьте снова в нижнем правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей тёплый и мягкий, и что вы отделили весь клей с помощью лопатки. Не стесняйтесь остановиться и снова разогреть.

Поверните две монтажные лопатки в левых углах iPad, чтобы слегка приподнять дигитайзер, завершив отделение оставшегося клея.

Если сопротивление существенное, снова разогрейте края и обработайте их лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте монтажную лопатку между двумя шлейфами дисплея, чтобы отделить оставшийся клей.

Как только весь клей будет отделён, откройте дигитайзер как книгу и расположите его параллельно iPad.

При сборке очистите остатки клея с рамки — и с дигитайзера, если вы собираетесь его повторно использовать — изопропиловым спиртом. Замените клей нашими клеевыми лентами или предварительно вырезанными клеевыми картами.

Учтите шлейфы дисплея при сборке устройства. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте пинцет или пальцы, чтобы снять любую ленту, закрывающую винты ЖК‑экрана.

Отверткой Phillips отверните четыре винта 4,3 мм, фиксирующие ЖК‑экран.

ЖК‑экран слабо приклеен к рамке.

Вставьте лопатку между рамкой и верхней правой частью ЖК‑экрана.

Медленно подденьте лопатков, чтобы разъединить клей.

Повторите предыдущий шаг для верхней левой части ЖК‑экрана.

Не пытайтесь полностью снять ЖК‑экран на этом этапе — он всё ещё подключён гибким кабелем.

Используйте плоский конец лопатки, чтобы поддеть ЖК‑экран в его посадочном месте настолько, чтобы можно было взять его пальцами.

Переверните ЖК‑экран, как страницу книги, приподнимая около камеры и поворачивая через сторону с кнопкой «Домой».

Положите ЖК‑экран лицевой стороной вниз на чистую мягкую безворсовую поверхность, чтобы получить доступ к кабелям дисплея.

Отверткой Phillips отверните винт длиной 2,3 мм, фиксирующий разъём батареи на плате.

На этих фотографиях показано, как выглядит разъём батареи под логической платой. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание, что на плате у разъёма батареи имеются консольные пружины, которые давят на контакты батареи. Поскольку и плата, и батарея приклеены, вам нужно будет подвести что‑то тонкое и гибкое между контактными точками, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко погнуть или сломать, что приведёт к безвозвратному повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи смотрит вверх.

Подведите блокиратор батареи под разъём батареи на плате под углом 35 градусов.

Не засовывайте блокиратор под разъём с чрезмерной силой. Если блокиратор трудно подвести под плату, вы можете попробовать использовать игральную карту, чтобы отключить батарею.

Блокиратор батареи или игральная карта должны легко скользить под плату без препятствий. После вставки он должен располагаться примерно под углом 15 градусов.

Оставьте блокиратор батареи на месте на время работы.

Отверткой Phillips отверните три винта длиной 1,4 мм, фиксирующие кронштейн кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля дисплея.

Плоским концом лопатки подденьте и отсоедините прижимной разъём кабеля ЖК‑экрана.

Чтобы заново прикрепить такие прижимные разъёмы, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите с другой стороны.

Не нажимайте по центру. Если разъём смещён, штырьки могут погнуться, что вызовет необратимые повреждения.

Полностью снимите ЖК‑экран и положите его лицевой стороной вниз на чистую мягкую безворсовую поверхность.

Пинцетом снимите ленту, закрывающую ZIF‑разъём кабеля кнопки «Домой».

Используйте лопатку, монтажный инструмент или ноготь, чтобы поднять маленькую шарнирную защёлку ZIF‑разъёма кабеля кнопки «Домой».

Пинцетом аккуратно вытяните шлейф кнопки «Домой» прямо из ZIF‑разъёма.

Плоским концом лопатки подденьте и отсоедините два прижимных разъёма кабеля дигитайзера.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, а не гнёзда на логической плате.

Используйте плоский конец лопатки, чтобы приподнять виброизоляцию под считывателем SIM-карты.

Будьте осторожны, чтобы не проколоть и не порвать ленту кнопки "Домой".

Снимите виброизоляцию.

Используйте пинцет, чтобы отлепить кабель кнопки "Домой" от задней панели корпуса.

Кабель прикреплён слабо с помощью клея.

Снимите сборку передней панели.

Используйте медиатор для разрезания остаточного клея, который может по‑прежнему соединять сборку передней панели с рамой.

Если после установки нового дисплея возникают проблемы с «призрачным» или «фантомным» откликом сенсора, их можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой ленты (полиимидной), в отмеченные области на задней стороне панели. Заменяемые осязательные стекла iFixit поставляются с надлежащей изоляцией и не требуют дополнительной ленты.

Без надлежащей изоляции эти участки сенсора могут замыкать на другие компоненты, вызывая сбои сенсорного ввода.

Изоляция невидима невооружённым глазом и отличается от поролоновых полосок-пылезащитников, используемых во многих iPad.

При сборке перед установкой дисплея удалите оставшийся клей с iPad и очистите склеиваемые поверхности изопропиловым спиртом высокой концентрации (90% и выше) и безворсовой тканью. Это подготовит поверхности для нового клея и обеспечит надёжное склеивание.

Проверьте работу iPad и установите заранее вырезанные клейкие полоски на заднюю сторону дисплея, следуя нашему руководству по нанесению клея для дисплея, прежде чем его запечатывать.

Осторожно отлепите ленту-буфер LCD от верхнего кронштейна компонентов.

Используйте крестовую отвёртку, чтобы вынуть пять винтов, крепящих верхний кронштейн компонентов:

Три винта длиной 1,4 мм

Два винта длиной 1,9 мм

Используйте заострённый конец лопатки, чтобы приподнять верхний кронштейн компонентов, пока не сможете захватить его пальцами.

Снимите верхний кронштейн компонентов.

Возможно, потребуется отслоить верхний кронштейн от ленты, которой он прикреплён к плате.

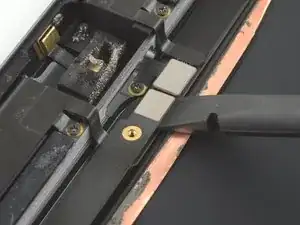

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс‑разъём кабеля фронтальной камеры.

Используйте лопатки, чтобы приподнять фронтальную камеру из её углубления, пока не сможете схватить её пальцами.

Отделите от фронтальной камеры липкую пенную прокладку с помощью лопатки.

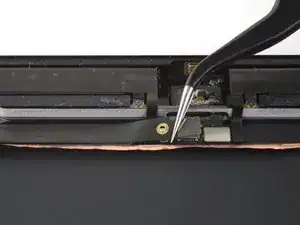

Сожмите фронтальную камеру пинцетом и поверните по часовой стрелке, чтобы продеть кабель через вырез в рамке.

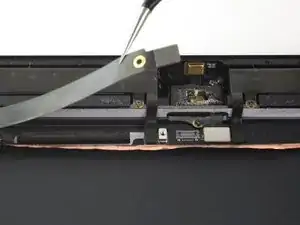

Снимите фронтальную камеру.

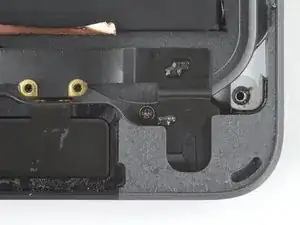

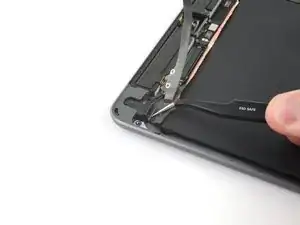

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс‑разъём разъёма для наушников.

Кабель разъёма для наушников слабо приклеен к рамке.

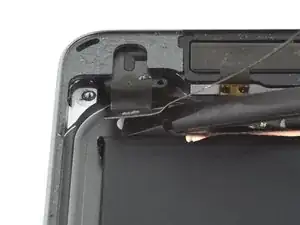

Используйте пинцет или пальцы, чтобы отлепить кабель разъёма для наушников от рамки.

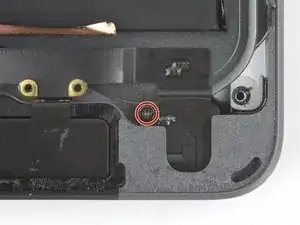

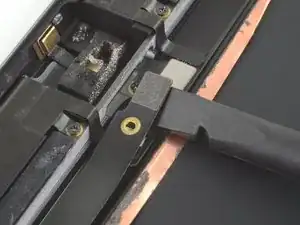

Используйте крестовую отвёртку, чтобы вынуть винт длиной 4,2 мм, удерживающий разъём для наушников в задней части корпуса.

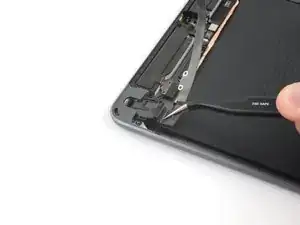

Используйте плоский конец лопатки, чтобы отлепить разъём для наушников от задней панели корпуса.

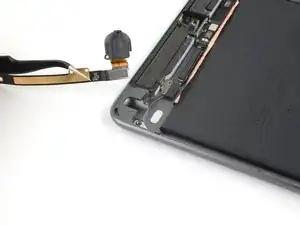

Используйте пинцет, чтобы вытащить разъём для наушников из корпуса и удалить его.
