Замена шлейфа управления кнопками iPad 8 LTE

Разогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру вскрытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полноценных инструкций по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Положите под iPad предмет так, чтобы он стоял ровно между присосками.

Разместите присоски ближе к середине левой кромки — одну сверху, одну снизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и энергично нажмите на верхнюю присоску для создания вакуума.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы создать более захватывающую поверхность.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовал зазор.

Если экран недостаточно нагрелся, можно использовать фен, направляя тепло вдоль левой кромки iPad.

Для полноценных инструкций по использованию фена ознакомьтесь с этим руководством.

Когда Anti‑Clamp создаст достаточный зазор, вставьте медиатор под дигитайзер.

Если Anti‑Clamp не создаёт достаточно большой зазор, дополнительно нагрейте область и поверните ручку ещё на полоборота по часовой стрелке.

Не делайте больше чем полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если всё остальное не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Когда экран будет тёплым на ощупь, прикрепите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте медиатор в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный вами зазор.

Сдвиньте медиатор в направлении нижнего левого угла устройства, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не закрылся снова.

Не беспокойтесь, если вы видите медиатор сквозь дигитайзер — просто выньте его. ЖК‑экран не должен быть повреждён, но вы рискуете оставить трудноудаляемый клей.

Если медиатор застрял в клее, «прокатывайте» медиатор вдоль боковой кромки iPad, чтобы продолжить отделение клея.

Сдвиньте первый медиатор к верхнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не закрылся снова.

Разогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните медиатор вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите пластиковую лопатку вдоль верхнего края устройства, остановившись непосредственно перед фронтальной камерой.

Не проводите лопатку по поверхности фронтальной камеры — вы можете повредить объектив. В последующих шагах показано, как этого избежать.

Вытащите лопатку так, чтобы между дигитайзером и рамкой остался только кончик.

Проведите лопатку над фронтальной камерой, чтобы разъединить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед продолжением.

Вставьте лопатку снова и сдвиньте её к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы разъединить клей.

Вставьте новую лопатку и сдвиньте её к середине правого края iPad.

Кабели дисплея расположены примерно на половине расстояния от нижнего края iPad. Остановитесь, как только достигнете трёх дюймов от нижней кромки устройства.

Разогрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте лопатку в нижнем левом углу к самому углу, чтобы разъединить клей.

Не поворачивайте лопатку полностью вокруг угла — вы можете повредить антенну.

Оставьте лопатку в углу перед переходом к следующему шагу.

Вставьте новую лопатку в зазор, который вы только что создали на нижнем краю iPad.

Проведите лопатку над антенной, остановившись непосредственно перед кнопкой «Домой».

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону — вы можете повредить антенну.

Если нужно пройти этот участок снова, вытяните лопатку и вставьте её заново в нижнем левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте лопатку в зазор, который вы только что создали.

Проведите лопатку под кнопкой «Домой» и к нижнему правому углу, следя за тем, чтобы только кончик находился между дигитайзером и рамкой.

Вставляйте лопатку не более чем на 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и сдвиньте её к кнопке «Домой», чтобы полностью отделить нижний клей.

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону — вы можете повредить антенну.

Если нужно пройти этот участок снова, вытяните лопатку и вставьте её заново в нижнем правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей нагрет и стал мягким, и убедитесь, что вы отделили весь клей с помощью лопатки. Не стесняйтесь остановиться и повторно нагреть.

Поверните две лопатки в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя последние участки клея в процессе.

Если сопротивление значительно, повторно нагрейте края и обработайте их лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, проведите лопатку между двумя кабелями дисплея, чтобы отделить последние участки клея.

После того как весь клей отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь его повторно использовать — изопропиловым спиртом. Замените клей на наши клейкие полоски или предрезанные полоски клея.

При сборке обратите внимание на кабели дисплея. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

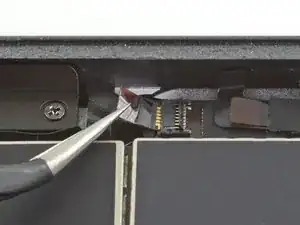

Используйте пинцет, чтобы оторвать ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

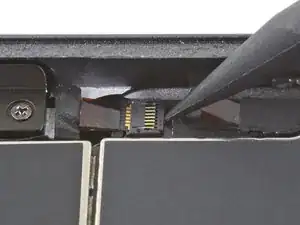

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы поднять небольшой откидной фиксатор на ZIF-разъёме кабеля кнопки «Домой».

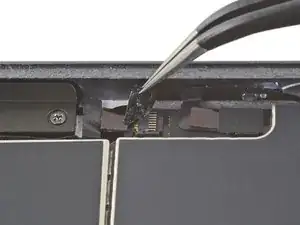

Используйте пинцет, чтобы аккуратно вытянуть ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

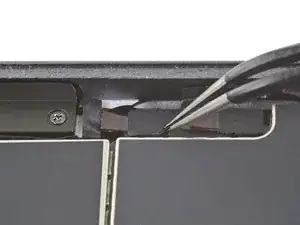

Используйте плоский край лопатки, чтобы приподнять и отключить два пресс-коннектора кабеля дигитайзера.

Чтобы не повредить iPad, поддевать следует только сами коннекторы, а не гнездо на плате.

Используйте плоский край лопатки, чтобы приподнять виброизолятор под считывателем SIM-карты.

Будьте осторожны, чтобы не проколоть и не порвать ленточный кабель кнопки «Домой».

Снимите виброизолятор.

Используйте пинцет, чтобы отлепить кабель кнопки «Домой» от задней крышки.

Кабель закреплён лёгким клеевым слоем.

Снимите сборку передней панели.

Используйте медиатор для вскрытия, чтобы срезать остатки клея, которые всё ещё могут соединять сборку передней панели с рамкой.

Если у вас возникают «призрачные» или «фантомные» касания с новым дисплеем, это можно исправить, добавив слой очень тонкой изоляционной ленты, например ленты из полиимидной плёнки, в отмеченных местах на задней стороне панели. Замещающие дигитайзеры iFixit поставляются с правильной изоляцией и, как правило, не требуют добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои в работе сенсора.

Изоляция невидима невооружённым глазом и отличается от пенопластовых полос-пылезащит, встречающихся на многих iPad.

При сборке, перед установкой дисплея удалите остатки клея с iPad и очистите поверхности, на которые будет нанесён клей, изопропиловым спиртом высокой концентрации (90% и выше) и безворсовой салфеткой. Это подготовит поверхность к новому клею и обеспечит надёжное соединение.

Проверьте функции iPad и установите заранее вырезанные клеевые полосы на заднюю часть дисплея, следуя нашему руководству по нанесению клея для дисплея, прежде чем окончательно закрепить его.

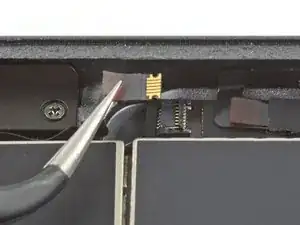

Используйте пинцет, чтобы оторвать ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы поднять небольшой откидной фиксатор на ZIF-разъёме кабеля кнопки «Домой».

Используйте пинцет, чтобы аккуратно вытянуть ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский край лопатки, чтобы приподнять и отключить два пресс-коннектора кабеля дигитайзера.

Чтобы не повредить iPad, поддевать следует только сами коннекторы, а не гнездо на плате.

Используйте плоский край лопатки, чтобы приподнять виброизолятор под считывателем SIM-карты.

Будьте осторожны, чтобы не проколоть и не порвать ленточный кабель кнопки «Домой».

Снимите виброизолятор.

Используйте пинцет, чтобы отлепить кабель кнопки «Домой» от задней крышки.

Кабель закреплён лёгким клеевым слоем.

Снимите передний узел панели.

Используйте медиатор для вскрытия, чтобы срезать остатки клея, которые могут по‑прежнему соединять передний узел панели с рамой.

Если после установки нового дисплея у Вас появляются «призрачные» или «фантомные» касания, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной) ленты, в выделенных зонах на тыльной стороне панели. Заменяемые дигитайзеры iFixit уже содержат необходимую изоляцию и обычно не требуют дополнительной ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая неисправности сенсорного ввода.

Изоляция невидима невооружённым глазом и отличается от поролоновых пылевых уплотнителей, встречающихся во многих iPad.

При сборке перед установкой дисплея удалите оставшийся клей с iPad и очистите склеиваемые поверхности раствором изопропилового спирта высокой концентрации (90% и выше) и безворсовой тканью. Это подготовит поверхность для новой клейкой ленты и обеспечит надёжное сцепление.

Проверьте функции iPad и установите заранее вырезанные клейкие полосы на тыльную сторону дисплея, используя наше руководство по нанесению клейкой ленты для дисплея, прежде чем окончательно его запечатывать.

Осторожно оторвите защитную ленту LCD от верхнего кронштейна компонентов.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов, фиксирующих верхний кронштейн компонентов:

Три винта длиной 1,4 мм

Два винта длиной 1,9 мм

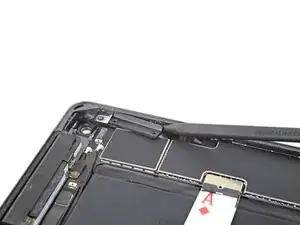

Подденьте острым концом лопатки верхний кронштейн компонентов, пока не сумеете захватить его пальцами.

Снимите верхний кронштейн компонентов.

Возможно, придётся оторвать верхний кронштейн от куска ленты, крепящего его к плате.

Используйте плоский конец лопатки, чтобы приподнять и отключить пресс‑коннектор задней камеры.

Нагрейте iOpener и приложите его к верхнему левому краю задней крышки iPad на тридцать секунд, чтобы размягчить клей задней камеры.

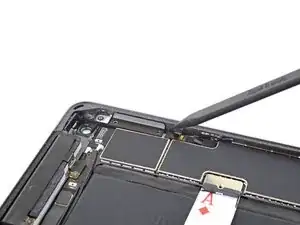

Используйте инструмент для вскрытия, чтобы поддеть заднюю камеру и вынуть её из задней крышки.

Используйте пинцет или пальцы, чтобы извлечь заднюю камеру.

Снимите любую ленту, закрывающую ZIF‑разъём кабеля управления кнопками.

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную защёлку ZIF‑разъёма кабеля управления кнопками.

Используйте пинцет, чтобы аккуратно вытащить кабель управления кнопками прямо из ZIF‑разъёма.

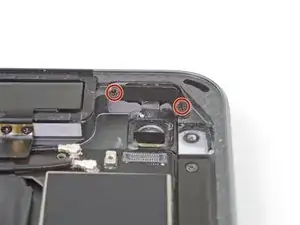

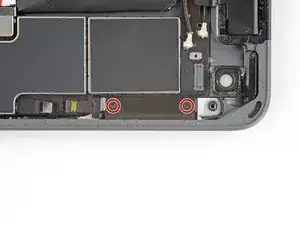

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 2,3 мм, крепящие кронштейн кнопок громкости к задней крышке.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 2,3 мм, крепящие кронштейн кнопки блокировки.

Вставьте наконечник лопатки между задней крышкой и нижней частью кронштейна кнопок громкости, чтобы освободить его.

Снимите кронштейн кнопок громкости.

Используйте плоский конец лопатки, чтобы выдавить кнопки громкости из их посадочных мест в задней крышке.

Вставьте медиатор между кабелем управления кнопками и задней крышкой.

Сдвиньте медиатор вверх в сторону кнопки блокировки, чтобы разрезать клей, крепящий кабель управления кнопками к задней крышке.

Снимите кабель управления кнопками.

После снятия кабеля управления кнопкой блокировки станет подвижной.

При сборке не забудьте установить кнопку блокировки обратно в её посадочное место.

Нагрейте iOpener и приложите его к кабелю управления кнопками на тридцать секунд.

Захватите верхнюю кнопку громкости пинцетом.

Вставьте медиатор между кабелем управления громкостью и верхней кнопкой громкости.

Отделите кабель управления громкостью от верхней кнопки громкости.

Повторите тот же процесс, чтобы отслоить кабель управления громкостью от нижней кнопки громкости.

Захватите кронштейн кнопки блокировки пинцетом.

Вставьте лопатку с удлинённым наконечником или медиатор для вскрытия между кронштейном кнопки блокировки и кабелем управления кнопками.

Оттяните кабель управления кнопками вверх и снимите его с штифтов на кронштейне кнопки блокировки.

При сборке нанесите ленту Tesa, чтобы прикрепить кнопки громкости и кронштейн кнопки блокировки к кабелю управления кнопками.

Остался только кабель управления кнопками.
