Замена платы логики iPad 7

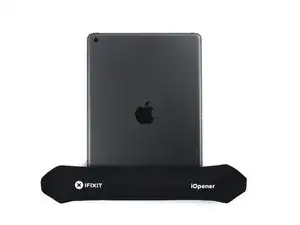

Разогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp смотрите в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите под iPad предмет так, чтобы он опирался ровно между присосками.

Расположите присоски около середины левой кромки — одну сверху, одну снизу.

Держите нижнюю часть Anti‑Clamp неподвижно и плотно прижмите верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не удерживается, используйте ленту, чтобы создать более сцепляющую поверхность.

Вытяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными друг с другом. Если они начинают соскальзывать, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась приоткрытая щель.

Если экран недостаточно нагревается, можно использовать фен, направляя тепло вдоль левой кромки iPad.

Полные инструкции по использованию фена смотрите в этом руководстве.

Когда Anti‑Clamp создаст достаточно большую щель, вставьте под дигитайзер монтажную лопатку.

Если Anti‑Clamp не создаёт достаточной щели, дополнительно прогрейте область и поверните рукоятку по часовой стрелке на пол оборота.

Не проворачивайте более чем на пол оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске сцепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если всё прочее не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран при помощи присоски, чтобы создать небольшую щель между дигитайзером и корпусом.

Вставьте монтажную лопатку в щель между дигитайзером и корпусом.

Вставьте вторую монтажную лопатку в созданную щель.

Проведите лопаткой к нижнему левому углу устройства, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не слипся снова.

Не беспокойтесь, если лопатку видно через дигитайзер — просто выньте её. ЖК‑экран не должен пострадать, но существует риск оставить трудноудаляемый клей.

Если монтажная лопатка застряла в клее, «прокатывайте» лопатку вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Проведите первую монтажную лопатку к верхнему левому углу устройства, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Проведите лопаткой вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите монтажную лопатку вдоль верхнего края устройства, остановившись непосредственно перед фронтальной камерой.

Избегайте проведения лопатки поверх фронтальной камеры, чтобы не повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите лопатку до тех пор, пока между дигитайзером и рамкой не останется только кончик.

Протяните лопатку над фронтальной камерой, чтобы разъединить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед продолжением.

Вставьте лопатку снова и сдвиньте её к верхнему правому углу устройства, чтобы полностью разъединить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не сомкнулся снова.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую монтажную лопатку и сдвиньте её к середине правого края iPad.

Кабели дисплея расположены примерно на половине расстояния от нижней части iPad. Остановитесь, когда дойдёте до трёх дюймов от нижней части iPad.

Разогрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте лопатку в нижне‑левый угол, чтобы отделить клей.

Не проворачивайте лопатку полностью вокруг угла, чтобы не повредить антенну.

Оставьте лопатку в нижне‑левом углу перед переходом к следующему шагу.

Вставьте новую монтажную лопатку в зазор, который вы только что создали на нижнем краю iPad.

Проведите лопатку над антенной, остановившись непосредственно перед кнопкой «Home».

Сдвигайте лопатку только в направлении к кнопке «Home», а не в обратную сторону, чтобы не повредить антенну.

Если потребуется пройти этот участок снова, выньте и вставьте лопатку заново в нижне‑левом углу.

Оставьте лопатку слева от кнопки «Home» перед продолжением.

Вставьте монтажную лопатку в созданный зазор.

Проведите лопатку под кнопкой «Home» и к нижне‑правому углу, убедившись, что между дигитайзером и рамкой находится только кончик лопатки.

Вставляйте лопатку не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и сдвиньте её в направлении кнопки «Home», чтобы полностью разъединить нижний клей.

Сдвигайте лопатку только в сторону кнопки «Home», а не в обратную, чтобы не повредить антенну.

Если потребуется пройти этот участок снова, выньте и вставьте лопатку заново в нижне‑правом углу.

Оставьте лопатку справа от кнопки «Home» перед продолжением.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей монтажной лопаткой. Не стесняйтесь остановиться и повторно разогреть.

Поверните две монтажные лопатки в левых углах iPad, чтобы слегка приподнять дигитайзер и окончательно отделить оставшийся клей.

Если ощущается значительное сопротивление, повторно разогрейте края и поработайте по ним монтажной лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте монтажную лопатку между двумя кабелями дисплея, чтобы отделить оставшийся клей.

После того как весь клей будет отделён, откройте дигитайзер как книгу и зафиксируйте его параллельно iPad.

При повторной сборке удалите оставшийся клей с рамки — и с дигитайзера, если вы планируете его повторно использовать — с помощью изопропилового спирта. Замените клей нашими клеевыми лентами или предварительно вырезанными клейкими картами.

Будьте внимательны к кабелям дисплея при сборке. Убедитесь, что они правильно сложены под ЖК‑экраном, чтобы избежать повреждений.

Используйте крестовую отвертку, чтобы удалить четыре винта длиной 4,3 мм, фиксирующие ЖК-экран в рамке.

Снимите любую ленту, закрывающую винты ЖК-экрана.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место, чтобы не повредить устройство.

Не пытайтесь полностью снять ЖК-экран на этом шаге, он всё ещё подключён несколькими кабелями со стороны кнопки «Домой».

Поднимайте ЖК-экран только со стороны фронтальной камеры.

Используйте плоский конец лопатки, чтобы приподнять ЖК-экран в его посадочном месте лишь настолько, чтобы можно было взять его пальцами.

Переверните ЖК-экран iPad, как страницу книги, поднимая его у камеры и поворачивая над концом задней крышки с кнопкой «Домой».

Положите ЖК-экран на чистую, мягкую, не оставляющую ворса поверхность, чтобы получить доступ к шлейфам дисплея.

Используйте крестовую отвертку, чтобы удалить один винт длиной 2,3 мм, фиксирующий разъём батареи на плате логики.

Эти фото показывают, как выглядит разъём батареи под платой логики. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание: у разъёма батареи на плате логики имеются подпружиненные контактные лепестки, которые прижимаются к контактным площадкам батареи. Поскольку и плата логики, и батарея приклеены, необходимо подложить что-то тонкое и гибкое между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи находится сверху.

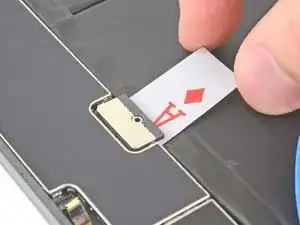

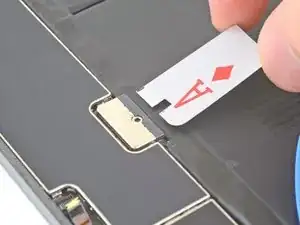

Вставьте блокиратор батареи под разъём батареи на плате логики под углом 35 градусов.

Не проталкивайте блокиратор под разъём с чрезмерной силой. Если не удаётся вставить блокиратор под плату логики, можно попробовать использовать игральную карту, чтобы отключить батарею.

Блокиратор батареи или игральная карта должны проходить под платой логики без препятствий. После вставки они должны располагаться примерно под углом 15 градусов.

Оставьте блокиратор батареи на месте во время работы.

Используйте крестовую отвертку, чтобы удалить три винта длиной 1,4 мм, фиксирующие крепление кабеля дисплея.

Снимите крепление кабеля дисплея.

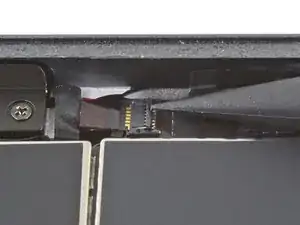

Используйте плоский конец лопатки, чтобы отсоединить шлейф ЖК-экрана, поднимая пресс-разъём строго вверх.

Чтобы заново подключить пресс-разъёмы, подобные этому, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При несовпадении штырьки могут погнуться и повредиться навсегда.

Полностью снимите ЖК-экран и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую ворса поверхность.

Используйте пинцет, чтобы оторвать ленту, закрывающую ZIF-разъём шлейфа кнопки «Домой».

Используйте наконечник лопатки, монтажный инструмент или ноготь, чтобы откинуть вверх маленькую шарнирную защёлку ZIF-разъёма шлейфа кнопки «Домой».

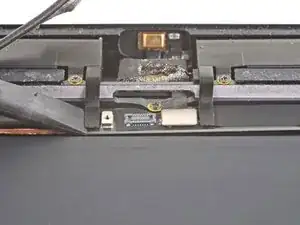

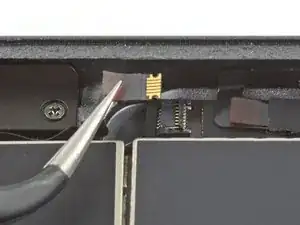

Используйте пинцет, чтобы осторожно вытащить шлейф кнопки «Домой» из ZIF-разъёма, вытягивая его строго по прямой.

Используйте плоский конец лопатки, чтобы отсоединить два шлейфа дигитайзера, поднимая пресс-разъёмы строго вверх.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, а не гнездо на плате логики.

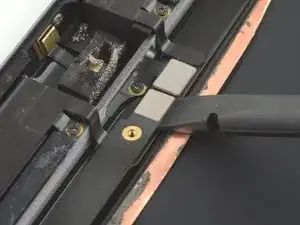

Используйте плоский конец лопатки, чтобы приподнять виброизоляцию под лотком для SIM-карты.

Будьте осторожны, чтобы не проколоть и не порвать шлейф кнопки «Домой».

Снимите виброизоляцию.

Используйте пинцет, чтобы отлепить шлейф кнопки «Домой» от задней крышки.

Шлейф закреплён небольшой полоской клея.

Снимите переднюю панель в сборе.

Используйте медиатор для вскрытия, чтобы срезать оставшийся клей, который может соединять переднюю панель в сборе с рамой.

Если при работе с новым дисплеем появляются «призрачные» или «фантомные» сенсорные нажатия, это можно устранить, добавив слой очень тонкой изоляционной ленты, например ленты из каптона (полиимид). Наклейте её на выделенные области на задней стороне панели. Замена дигитайзера iFixit уже оснащена необходимой изоляцией и обычно не требует добавления дополнительной ленты.

Без должной изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая некорректную работу сенсора.

Изоляция невидима невооружённым глазом и отличается от поролоновых полосок-пылевого барьера, используемых во многих iPad.

При сборке, перед установкой дисплея удалите оставшийся клей с iPad и очистите склеиваемые поверхности изопропиловым спиртом высокой концентрации (90% и выше) и безворсовой тканью. Это подготовит поверхность для новой клеящей ленты и обеспечит её надёжное сцепление.

Проверьте функции iPad и установите заранее вырезанные клеящие полосы на заднюю сторону дисплея, используя наше руководство по нанесению клея для дисплея, прежде чем закрывать устройство.

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты.

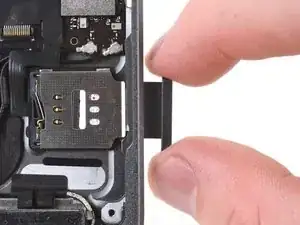

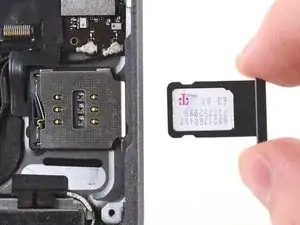

Нажмите сильно, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты из iPad.

Аккуратно оторвите буферную ленту ЖК-экрана от верхнего кронштейна компонентов.

Используйте крестовую отвертку, чтобы выкрутить пять винтов, фиксирующих верхний кронштейн компонентов.

Три винта длиной 1,4 мм

Два винта длиной 1,9 мм

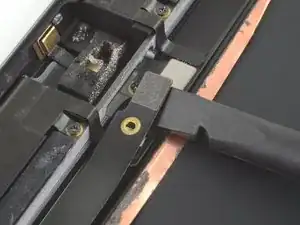

Используйте заострённый конец лопатки, чтобы приподнять верхний кронштейн компонентов, пока вы не сможете ухватить его пальцами.

Снимите верхний кронштейн компонентов.

Возможно, потребуется отлепить верхний кронштейн от ленты, которой он закреплён на плате.

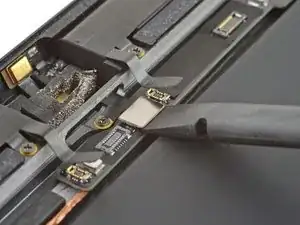

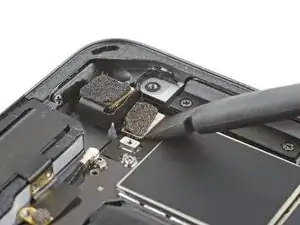

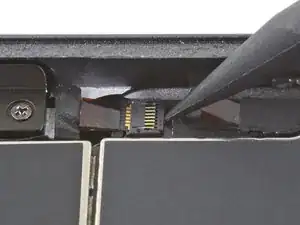

Используйте плоский конец лопатки, чтобы отсоединить кабель фронтальной камеры, поднимая фиксатор вверх строго вертикально.

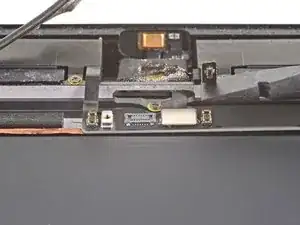

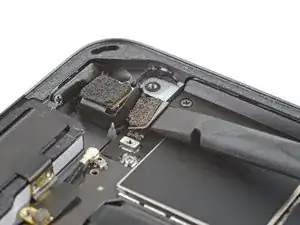

Используйте лопатку, чтобы вынуть фронтальную камеру из её гнезда, пока вы не сможете ухватить её пальцами.

С помощью лопатки оттяните клеевой поролоновый слой от фронтальной камеры.

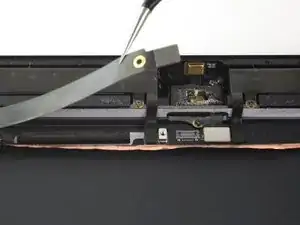

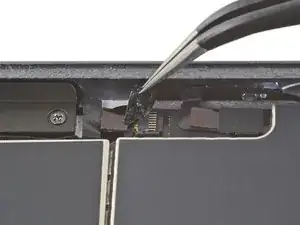

Возьмите фронтальную камеру пинцетом и поверните её, чтобы продеть кабель через вырез в заднем корпусе.

Снимите фронтальную камеру.

Используйте плоский конец лопатки, чтобы отсоединить разъём разъёма для наушников, поднимая фиксатор вверх строго вертикально.

С помощью пинцета отлейте разъём наушников от платы и отогните кабель в сторону.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие сотовые антенны к заднему корпусу.

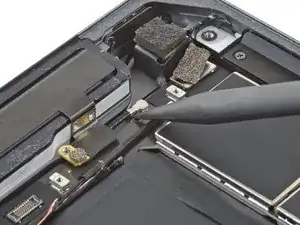

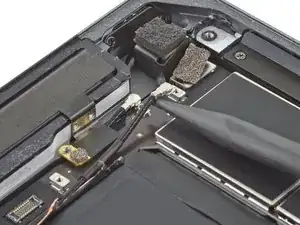

Используйте заострённый конец лопатки, чтобы отсоединить правый коаксиальный кабель сотовой антенны, поддев как можно ближе к разъёму.

Отсоедините левый кабель антенны.

Отделите левый коаксиальный кабель сотовой антенны от заднего корпуса.

Держитесь за сам кабель, а не за его разъём. Тянув коаксиальные кабели за разъёмы, вы можете их повредить.

Используйте плоский конец лопатки, чтобы отсоединить обе сотовые антенны, поднимая их фиксирующие разъёмы строго вертикально.

Используйте плоский конец лопатки, чтобы отсоединить заднюю камеру, поднимая фиксатор вверх строго вертикально.

Используйте плоский конец лопатки, чтобы отсоединить микрофонный блок, поднимая фиксатор вверх строго вертикально.

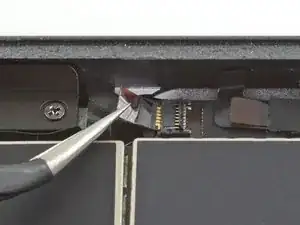

Отлейте любую ленту, закрывающую ZIF-разъём кабеля управления кнопками.

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы перевернуть вверх маленькую шарнирную фиксирующую защёлку на ZIF-разъёме кабеля управления кнопками.

Используйте пинцет, чтобы аккуратно вынуть кабель управления кнопками прямо из ZIF-разъёма.

Снимите любую ленту, покрывающую ZIF-разъём кабеля датчика Smart Cover.

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы перевернуть вверх маленькую шарнирную фиксирующую защёлку на ZIF-разъёме кабеля датчика Smart Cover.

Используйте пинцет, чтобы аккуратно вынуть кабель датчика Smart Cover прямо из ZIF-разъёма.

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы перевернуть вверх маленькую шарнирную фиксирующую защёлку на ZIF-разъёме кабеля считывателя SIM-карты.

Используйте пинцет, чтобы аккуратно вынуть кабель считывателя SIM-карты прямо из ZIF-разъёма.

Вставьте заострённый конец лопатки под правый антенный кабель и поднимите прямо вверх, чтобы отключить его.

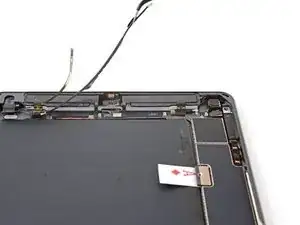

Отклейте правый антенный кабель.

Держитесь за сам кабель, а не за его разъём. Тянув коаксиальные кабели за разъёмы, вы можете их повредить.

Вставьте заострённый конец лопатки под левый антенный кабель и поднимите прямо вверх, чтобы отключить его.

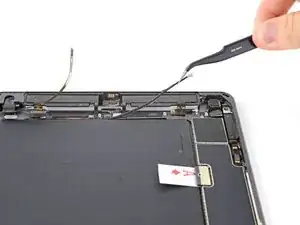

Отклейте левый антенный кабель от задней крышки вдоль нижнего края iPad.

Используйте плоский конец лопатки, чтобы отжать демпфер вибрации в нижнем левом углу iPad.

Используйте пинцет, чтобы снять демпфер вибрации.

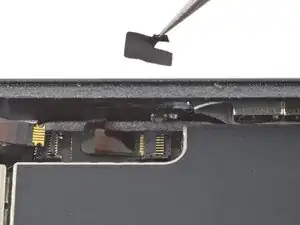

Используйте пинцет или пальцы, чтобы отодрать ленту, покрывающую разъёмы динамиков.

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы перевернуть вверх маленькую шарнирную фиксирующую защёлку на обоих ZIF-разъёмах кабелей левого и правого динамиков.

Используйте пинцет, чтобы аккуратно вынуть кабели левого и правого динамиков прямо из их соответствующих ZIF-разъёмов.

Используйте заострённый конец лопатки, чтобы отключить коаксиальный кабель Smart Connector, поддев как можно ближе к разъёму.

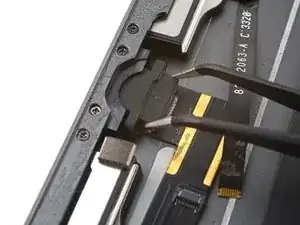

Используйте пинцет, чтобы отсоединить разъём кабеля Smart Connector, поднимая его прямо вверх.

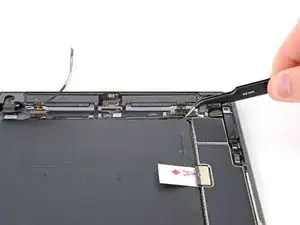

Используйте пинцет, чтобы отогнуть ленту, фиксирующую кабели Smart Connector к задней крышке.

Отклейте кабели Smart Connector от задней крышки.

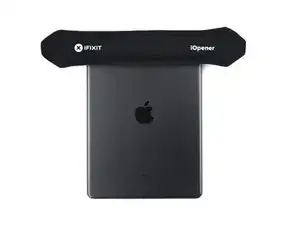

Нагрейте iOpener и приложите его к нижнему левому углу задней крышки, чтобы размягчить клей считывателя SIM-карты в течение тридцати секунд.

Используйте инструмент для вскрытия, чтобы поддеть нижний край считывателя SIM-карты, прилагая медленную и равномерную силу.

Если считыватель SIM-карты сильно приклеен, примените больше тепла и попробуйте снова.

Удалите считыватель SIM-карты.

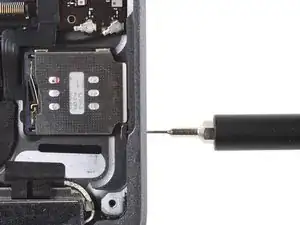

С помощью крестообразной отвертки отвинтите четыре винта длиной 2,2 мм, крепящие разъем зарядки к задней крышке.

Два винта длиной 2,2 мм

Два винта длиной 3,2 мм

Разогрейте iOpener и приложите его к нижней части, верхней части и стороне с платой логики iPad на тридцать секунд в каждом месте.

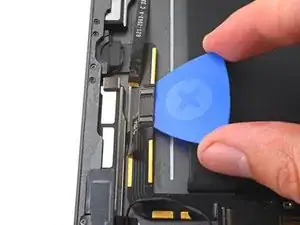

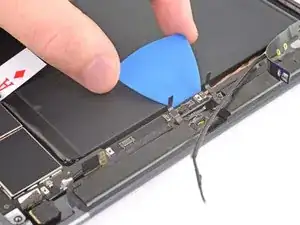

Вставьте медиатор под кабель разъема зарядки рядом с платой логики и сдвиньте его в сторону разъема зарядки, чтобы разрезать клей.

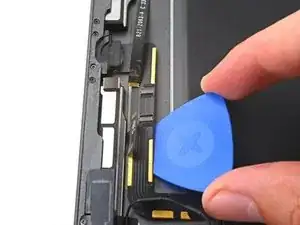

Вставьте медиатор под кабель разъема зарядки рядом с разъемом и сдвиньте его в направлении платы логики, чтобы отрезать клей.

Выньте разъем зарядки из его гнезда в задней крышке.

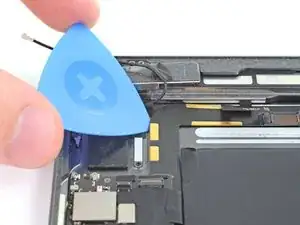

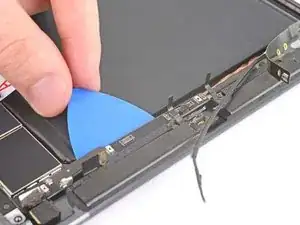

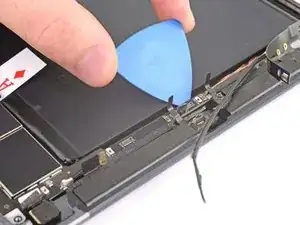

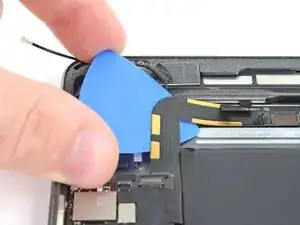

Вставьте медиатор под верхнюю плечевую часть платы логики и сдвиньте его в сторону платы логики, чтобы разрезать клей, фиксирующий её к задней крышке.

Оставьте медиатор вставленным, чтобы клей не склеился снова.

Снимите блокирующий элемент аккумулятора.

Вставьте инструмент для вскрытия рядом с нижней частью платы логики и подденьте медленно и равномерно, чтобы отслоить её от задней крышки.

Изгиб или деформация платы логики могут привести к необратимому повреждению. Если клей особенно упорный, примените больше тепла и попробуйте снова.

Если плата логики не поддается, сдвиньте медиатор под нижний край платы, чтобы частично разрезать клей.

Вставьте инструмент для вскрытия около середины платы логики и подденьте медленно и равномерно, чтобы отслоить её от задней крышки.

Вставьте инструмент для вскрытия возле верхней части платы логики и подденьте медленно и равномерно, чтобы отслоить её от задней крышки.

Вставьте инструмент для вскрытия около середины платы логики и подденьте до тех пор, пока не сможете схватить её пальцами.

Используйте лопаточку типа «галебарда» или медиатор, чтобы перерезать оставшийся клей, фиксирующий плату логики к задней крышке.

Снимите плату логики.

При сборке убедитесь, что под платой логики не застряли ленточные кабели, прежде чем приклеивать её обратно.

При сборке при необходимости используйте полоски ленты Tesa, если оригинальный клей слишком поврежден для повторного использования.
