Замена разъёма для наушников iPad 7

Разогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad предмет так, чтобы устройство располагалось уровнем между присосками.

Расположите присоски ближе к середине левой кромки — одна вверху, другая внизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту для создания более сцепляющей поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Подождите одну минуту, чтобы клей успел ослабить и появился зазор для открытия.

Если экран недостаточно прогревается, можно использовать фен, направляя тепло вдоль левой кромки iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Вставьте открывающий медиатор под дигитайзер, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните рукоятку по часовой стрелке на полоборота.

Не проворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнять работу за вас.

Пропустите следующий шаг.

Если ваш дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, примените присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран присоской, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте открывающий медиатор в зазор между дигитайзером и рамкой.

Вставьте второй открывающий медиатор в зазор, который вы только что создали.

Сдвиньте медиатор в направлении нижнего левого угла устройства, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу, чтобы предотвратить повторное склеивание.

Не беспокойтесь, если вы видите медиатор сквозь дигитайзер — просто извлеките медиатор. ЖК‑экран не должен быть повреждён, но вы рискуете оставить трудноудаляемый клей.

Если открывающий медиатор застрянет в клее, «прокатывайте» медиатор вдоль стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первый открывающий медиатор в направлении верхнего левого угла устройства, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы предотвратить повторное склеивание.

Разогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните медиатор вокруг верхнего левого угла устройства, чтобы отделить клей.

Просуньте пластиковую лопатку вдоль верхнего края устройства, останавливаясь непосредственно перед фронтальной камерой.

Не проводите лопаткой по фронтальной камере — вы можете повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите лопатку так, чтобы между дигитайзером и рамкой остался только кончик.

Просуньте лопатку над фронтальной камерой, чтобы отделить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед продолжением.

Повторно вставьте лопатку и сдвиньте её в направлении верхнего правого угла устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не заклеился снова.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую лопатку и продвиньте её к середине правого края iPad.

Кабели дисплея расположены примерно на полпути от нижнего края iPad. Прекратите скольжение, когда достигнете трёх дюймов от нижнего края устройства.

Разогрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Проведите лопатку внизу слева к левому нижнему углу, чтобы отделить клей.

Не поворачивайте лопатку полностью вокруг угла — вы можете повредить антенну.

Оставьте лопатку в левом нижнем углу перед переходом к следующему шагу.

Вставьте новую лопатку в зазор, который вы только что создали на нижнем крае iPad.

Проведите лопатку над антенной, останавливаясь непосредственно перед кнопкой «Домой».

Проводите лопатку только в направлении к кнопке «Домой», а не от неё — иначе вы можете повредить антенну.

Если потребуется снова провести лопатку по этому участку, выньте её и вставьте заново в левом нижнем углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте лопатку в созданный зазор.

Проведите лопатку под кнопку «Домой» и к правому нижнему углу, убедившись, что между дигитайзером и рамкой находится только кончик лопатки.

Вставляйте лопатку не более чем на 1 мм, чтобы не повредить правую антенну.

Повторно вставьте лопатку и сдвиньте её в направлении кнопки «Домой», чтобы полностью отделить нижний клей.

Проводите лопатку только в направлении к кнопке «Домой», а не от неё — иначе вы можете повредить антенну.

Если потребуется снова провести лопатку по этому участку, выньте её и вставьте заново в правом нижнем углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте крайне внимательны на этом шаге. Действуйте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей с помощью лопатки. Не стесняйтесь остановиться и снова разогреть.

Поверните две лопатки в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя при этом оставшийся клей.

Если вы ощущаете значительное сопротивление, снова разогрейте края и обработайте их лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, просуньте лопатку между двумя кабелями дисплея, чтобы отделить остатки клея.

После того как весь клей отделён, откройте дигитайзер как книгу и расположите его параллельно iPad.

При сборке удалите оставшийся клей с рамки — и с дигитайзера, если вы планируете его повторно использовать — с помощью изопропилового спирта. Замените клей нашими клейкими полосками или готовыми клейкими картами.

Будьте внимательны к кабелям дисплея при сборке. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы предотвратить повреждения.

Используйте крестообразную отвертку, чтобы выкрутить четыре винта длиной 4,3 мм, крепящие ЖК-дисплей к корпусу.

Снимите любую ленту, закрывающую винты ЖК-дисплея.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается ровно на своё место, чтобы избежать повреждения устройства.

Не пытайтесь полностью снять ЖК-дисплей на этом этапе — он всё ещё подключён несколькими кабелями в зоне кнопки «Домой».

Поднимайте ЖК-дисплей только с торца фронтальной камеры.

Используйте плоский конец лопатки, чтобы приподнять ЖК-дисплей в его гнезде лишь настолько, чтобы можно было ухватить его пальцами.

Перелистните ЖК-дисплей, как страницу книги, поднимая возле камеры и переворачивая его через торец с кнопкой «Домой» корпуса.

Положите ЖК-дисплей на чистую, мягкую безворсовую поверхность, чтобы получить доступ к кабелям дисплея.

Используйте крестообразную отвертку, чтобы выкрутить один винт длиной 2,3 мм, крепящий разъём батареи к плате логики.

На этих фото показано, как выглядит разъём батареи под платой логики. Используйте их в качестве ориентира при безопасном отключении батареи.

Обратите внимание, что на плате логики у разъёма батареи расположены рычажные контакты, которые прижимаются к контактным площадкам батареи. Поскольку и плата логики, и батарея приклеены, вам потребуется вставить тонкий гибкий предмет между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко гнутся или ломаются, что приводит к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи смотрит вверх.

Вставьте блокиратор батареи под разъём батареи на плате логики под углом примерно 35 градусов.

Не проталкивайте блокиратор батареи под разъём с чрезмерной силой. Если у вас возникают трудности с установкой блокиратора под плату логики, можно попробовать использовать игральную карту, чтобы отключить батарею.

Блокиратор батареи или игральная карта в идеале должны скользить под платой логики без препятствий. После вставки он должен находиться под приблизительно 15-градусным углом.

Оставьте блокиратор батареи на месте во время работы.

Используйте крестообразную отвертку, чтобы выкрутить три винта длиной 1,4 мм, крепящие кронштейн кабеля дисплея.

Снимите кронштейн кабеля дисплея.

Используйте плоский конец лопатки, чтобы отсоединить кабель ЖК-дисплея, подняв прямо вверх на защёлкивающемся разъёме.

Чтобы снова подключить такие защёлкивающиеся разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Полностью снимите ЖК-дисплей и положите его экраном вниз на чистую, мягкую безворсовую поверхность.

С помощью пинцета снимите ленту, закрывающую ZIF-разъём шлейфа кнопки «Домой».

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную защёлку ZIF-разъёма шлейфа кнопки «Домой».

С помощью пинцета аккуратно вытяните шлейф кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы отсоединить два кабеля дигитайзера, подняв прямо вверх на защёлкивающихся разъёмах.

Чтобы не повредить iPad, подденьте только сами разъёмы, а не гнездо на плате логики.

Используйте плоский конец лопатки, чтобы приподнять демпфер вибрации под держателем SIM-карты.

Осторожно, не проколите и не порвите шлейф кнопки «Домой».

Снимите демпфер вибрации.

С помощью пинцета оторвите шлейф кнопки «Домой» от задней части корпуса.

Шлейф закреплён с помощью лёгкого клея.

Снимите переднюю панель в сборе.

Используйте медиатор для вскрытия, чтобы срезать остатки клея, которые могут по‑прежнему соединять переднюю панель в сборе с рамой.

Если при использовании нового дисплея появляются «фантомные» или «призрачные» касания, это можно устранить, добавив слой очень тонкой изоляционной ленты, например ленты Каптон (полиимид), в выделенные области на задней стороне панели. Замена дигитайзеров iFixit уже имеет необходимую изоляцию и обычно не требует добавления ленты.

Без должной изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои работы сенсора.

Изоляция невидима невооружённым глазом и отличается от поролоновых полосок-пылезащитников, встречающихся во многих iPad.

При сборке, перед установкой дисплея удалите остатки клея с iPad и очистите поверхности с клеем с помощью изопропилового спирта высокой концентрации (90% и выше) и безворсовой ткани. Это подготовит поверхность для нового клея и обеспечит надёжное сцепление.

Проверьте функции iPad и установите заранее вырезанные клеевые полосы на заднюю сторону дисплея, следуя нашему руководству по нанесению клея для дисплея, прежде чем окончательно запечатывать устройство.

Аккуратно оторвите буферную ленту ЖК‑экрана от верхнего кронштейна компонентов.

Отверткой Phillips отвинтите пять винтов, фиксирующих верхний кронштейн компонентов.

Три винта длиной 1.4 мм

Два винта длиной 1.9 мм

Используйте заострённый конец лопатки, чтобы приподнять верхний кронштейн компонентов, пока вы не сможете взять его пальцами.

Снимите верхний кронштейн компонентов.

Возможно, потребуется отклеить верхний кронштейн от куска ленты, которым он прикреплён к плате.

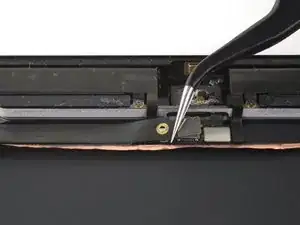

Используйте плоский конец лопатки, чтобы отсоединить кабель фронтальной камеры, поднимая защёлочный разъём строго вверх.

Используйте лопатку, чтобы приподнять фронтальную камеру из её посадочного места, пока вы не сможете взять её пальцами.

Снимите лопаткой клейкую поролоновую прокладку с фронтальной камеры.

Пинцетом захватите фронтальную камеру и поверните её, чтобы протянуть кабель через прорезь в задней крышке.

Снимите фронтальную камеру.

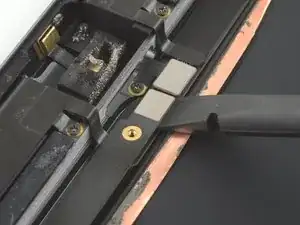

Используйте плоский конец лопатки, чтобы отсоединить разъём для наушников, поднимая защёлочный разъём строго вверх.

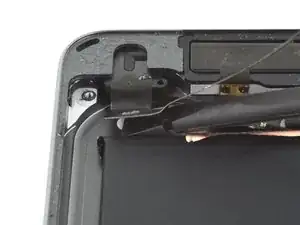

Пинцетом оторвите кабель разъёма для наушников от платы.

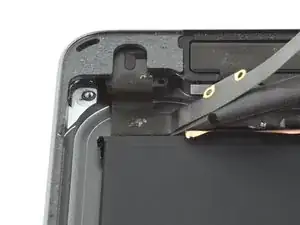

Отверткой Phillips отвинтите винт длиной 4.3 мм, фиксирующий разъём для наушников в задней крышке.

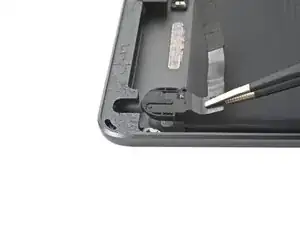

Используйте плоский конец лопатки, чтобы оторвать разъём для наушников от задней крышки.

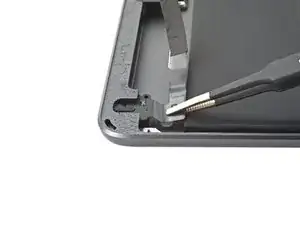

Пинцетом вытащите разъём для наушников из корпуса, чтобы снять его.
