Замена левой антенны Bluetooth и Wi‑Fi для iPad 7

Разогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие участки, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если Вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad какой‑нибудь предмет так, чтобы он стоял ровно между присосками.

Расположите присоски ближе к середине левой кромки — одна сверху, другая снизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и энергично нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более сцепляющей.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски и выровняйте рычаги заново.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор.

Если экран недостаточно нагревается, Вы можете использовать фен, чтобы прогреть вдоль левой кромки iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Вставьте медиатор под дигитайзер, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, приложите больше тепла к участку и поверните ручку по часовой стрелке ещё на пол‑оборота.

Не поворачивайте более чем на пол‑оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за Вас.

Пропустите следующий шаг.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать сильную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присосок к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте медиатор в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный зазор.

Просуньте медиатор в направлении нижнего левого угла устройства, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не закрылся снова.

Не беспокойтесь, если вы видите медиатор через дигитайзер — просто вытяните медиатор. ЖК‑экран не должен быть повреждён, но Вы рискуете оставить на нём трудновыводимый клей.

Если медиатор застрял в клее, «прокатывайте» медиатор вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Просуньте первый медиатор в направлении верхнего левого угла устройства, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не закрылся снова.

Разогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните медиатор вокруг верхнего левого угла устройства, чтобы отделить клей.

Сдвиньте медиатор вдоль верхнего края устройства, останавливаясь незадолго до передней камеры.

Избегайте перемещения медиатора по поверхности передней камеры — вы можете повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите медиатор так, чтобы между дигитайзером и рамкой остался только кончик.

Проведите медиатор над передней камерой, чтобы разъединить клей.

Оставьте медиатор возле правой стороны передней камеры перед продолжением.

Вставьте медиатор снова и сдвиньте его к верхнему правому углу устройства, чтобы полностью разъединить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился повторно.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните медиатор вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новый медиатор и сдвиньте его к середине правого края iPad.

Кабели дисплея находятся примерно посередине от нижней части iPad. Остановитесь, когда достигнете трёх дюймов от нижнего края iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте медиатор внизу слева к нижнему левому углу, чтобы отделить клей.

Не поворачивайте медиатор полностью вокруг угла — вы можете повредить антенну.

Оставьте медиатор в нижнем левом углу перед переходом к следующему шагу.

Вставьте новый медиатор в щель, которую вы только что создали на нижнем крае iPad.

Проведите медиатор над антенной, останавливаясь незадолго до кнопки «Домой».

Сдвигайте медиатор только в направлении к кнопке «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если нужно снова провести медиатор по этому участку, извлеките его и вставьте заново в нижнем левом углу.

Оставьте медиатор слева от кнопки «Домой» перед продолжением.

Вставьте медиатор в щель, которую вы только что сделали.

Проведите медиатор под кнопкой «Домой» и к нижнему правому углу, следя за тем, чтобы между дигитайзером и рамкой был только кончик медиатора.

Вставляйте медиатор не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте медиатор снова и сдвиньте его к кнопке «Домой», чтобы полностью разъединить нижний клей.

Сдвигайте медиатор только в направлении к кнопке «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если нужно снова провести медиатор по этому участку, извлеките его и вставьте заново в нижнем правом углу.

Оставьте медиатор справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Поторопитесь медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей медиатором. Не стесняйтесь остановиться и снова подогреть.

Поверните два медиатора в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя при этом последние участки клея.

Если ощущается значительное сопротивление, снова нагрейте края и обработайте их медиатором.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте медиатор между двумя кабелями дисплея, чтобы отделить последние участки клея.

Когда весь клей будет отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь использовать его повторно — изопропиловым спиртом. Замените клей нашими клеевыми полосками или предварительно вырезанными клеевыми картами.

При сборке внимательно следите за кабелями дисплея. Убедитесь, что они правильно сложены под ЖК-дисплеем, чтобы предотвратить их повреждение.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 4,3 мм, крепящие ЖК-дисплей к рамке.

Снимите любую ленту, закрывающую винты ЖК-дисплея.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место, чтобы не повредить устройство.

Не пытайтесь полностью снять ЖК-дисплей на этом этапе — он всё ещё подключён несколькими кабелями с торца кнопки «Домой».

Поднимайте ЖК-дисплей только с торца фронтальной камеры.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в выемке лишь настолько, чтобы можно было схватить его пальцами.

Переворачивайте ЖК-дисплей iPad как страницу в книге, поднимая рядом с камерой и переворачивая его через торец рамки с кнопкой «Домой».

Положите ЖК-дисплей лицевой стороной вниз на чистую, мягкую безворсовую поверхность, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 2,3 мм, крепящий разъём аккумулятора к плате.

На этих фотографиях показано, как выглядит разъём аккумулятора под логической платой. Используйте их как справочное изображение при безопасном отключении аккумулятора.

Обратите внимание, что на логической плате у разъёма аккумулятора есть консольные пружины, которые давят на контактные площадки аккумулятора. Поскольку и плата, и аккумулятор приклеены, вам потребуется провести тонким гибким предметом между контактными точками, чтобы отключить аккумулятор.

Будьте осторожны при изоляции аккумулятора с помощью блокиратора аккумулятора. Контакты аккумулятора легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе аккумулятора направлен вверх.

Вставьте блокиратор аккумулятора под разъём аккумулятора на логической плате под углом 35 градусов.

Не проталкивайте блокиратор аккумулятора под разъём чрезмерной силой. Если вам трудно подвести блокиратор под плату, попробуйте использовать игральную карту для отключения аккумулятора.

Блокиратор аккумулятора или игральная карта должны проходить под логической платой без препятствий. После установки он должен лежать примерно под углом 15 градусов.

Оставьте блокиратор аккумулятора на месте во время работы.

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 1,4 мм, крепящие скобу кабеля дисплея.

Снимите скобу кабеля дисплея.

Используйте плоский конец лопатки, чтобы отсоединить кабель ЖК-дисплея, поднимая прямо вверх на защёлкивающемся разъёме.

Чтобы снова присоединить защёлкивающиеся разъёмы подобного типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём установлен неправильно, контакты могут погнуться, что приведёт к необратимому повреждению.

Полностью снимите ЖК-дисплей и положите его лицевой стороной вниз на чистую, мягкую безворсовую поверхность.

Используйте пинцет, чтобы отодрать ленту, покрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для открытия или ноготь, чтобы поднять маленькую шарнирную защёлку ZIF-разъёма кабеля кнопки «Домой».

Используйте пинцет, чтобы вытащить ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два защёлкивающихся разъёма кабелей дигитайзера.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, а не разъёмную гнездо на логической плате.

Используйте плоский конец лопатки, чтобы поддеть виброизолятор внизу справа устройства.

Осторожно, чтобы не проколоть и не порвать ленточный кабель кнопки «Домой».

Снимите виброизолятор.

Кабель кнопки «Домой» зафиксирован слабым клеем.

Используйте пинцет, чтобы отслоить кабель кнопки «Домой» от корпуса.

Снимите переднюю сборку панели.

Используйте пластиковую лопатку для разрезания оставшегося клея, который может всё ещё соединять переднюю панель с корпусом.

Если после установки нового дисплея у вас возникают «призрачные» прикосновения, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой, в выделенных местах на задней стороне панели. Замены дигитайзеров iFixit имеют встроенную изоляцию и обычно не требуют дополнительной ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои сенсорного ввода.

Изоляция невидима невооружённым глазом и отличается от пенопластовых пылевых полос, используемых во многих iPad.

При сборке перед установкой дисплея удалите остатки клея с iPad и очистите места склейки раствором изопропилового спирта высокой концентрации (90% и выше) и безворсовой салфеткой. Это подготовит поверхность для нового клея и обеспечит надёжное сцепление.

Проверьте функции iPad и установите заранее вырезанные клейкие полосы на заднюю сторону дисплея, следуя нашему руководству по применению клея для дисплея, прежде чем закрывать устройство.

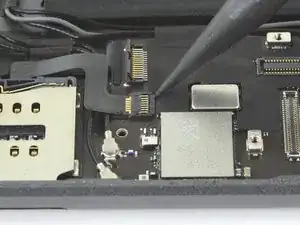

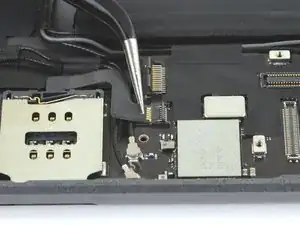

Подденьте остриём лопатки, инструментом для вскрытия или ногтем маленькую откидывающуюся защёлку на ZIF-разъёме кабеля считывателя SIM-карты.

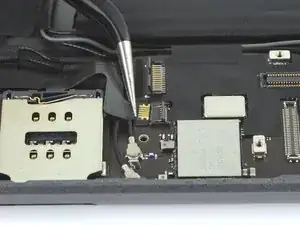

Используйте пинцет, чтобы аккуратно вытащить кабель считывателя SIM-карты прямо из ZIF-разъёма.

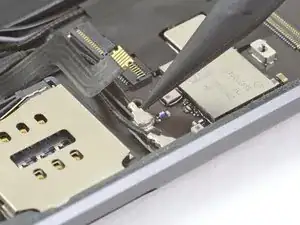

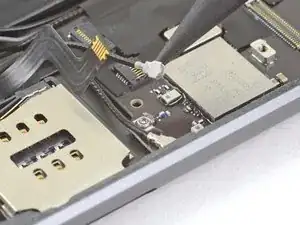

Вставьте острый конец лопатки под левый антенный кабель и поднимите прямо вверх, чтобы отключить его.

При сборке эти разъёмы трудно подключать. Удерживайте каждый разъём над его гнездом и нажмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

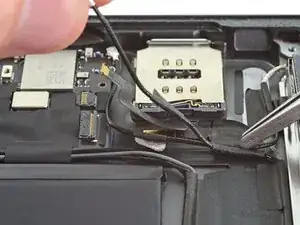

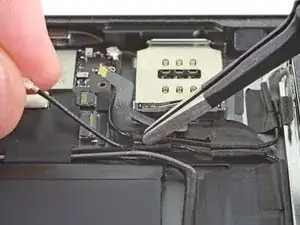

Отклейте левый антенный кабель от задней крышки.

Держите антенный кабель за сам кабель, а не за его разъём. Тяга за разъёмы коаксиальных кабелей может их повредить.

Лента, фиксирующая левый антенный кабель, находится под лентой, фиксирующей правый антенный кабель. Если возникают затруднения, отсоедините и отслойте правый антенный кабель.

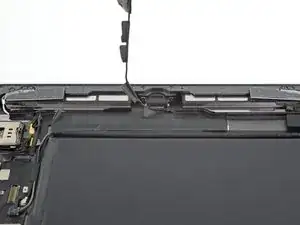

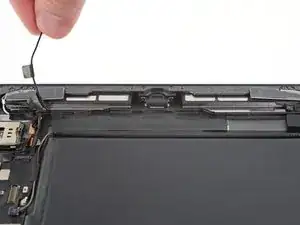

Продолжайте отслоение левого антенного кабеля от задней крышки вдоль нижнего края iPad.

Используйте плоский конец лопатки, чтобы поддеть виброизоляционный элемент в нижнем левом углу iPad.

Используйте пинцет, чтобы снять виброизоляционный элемент.

Используйте крестовую отвёртку Phillips, чтобы выкрутить три винта, фиксирующие правую антенну:

Один винт длиной 2,3 мм

Два винта длиной 1,4 мм

Антенный кабель закреплён на динамике небольшой металлической скобой. Скоба постоянно опрессована на кабель и приклеена к корпусу динамика. Адгезив необходимо разрезать, чтобы извлечь антенну.

Вставьте пластиковую лопатку между корпусом динамика и скобой.

Подвигайте лопатку в сторону разъёма зарядки, чтобы разрезать клей.

Оттолкните скобу от динамика, чтобы освободить её от ленты под ней.

Вставьте пластиковую лопатку между антенной и собранием динамика.

Проводите лопаткой под антенной, чтобы разрезать пенопластовый клей.

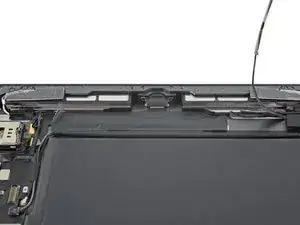

Снимите левую антенну.
