Замена кнопки «Домой» в сборе — iPad 8 LTE

Подогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открывания. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полноценных инструкций по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите под iPad предмет так, чтобы устройство было ровно между присосками.

Расположите присоски примерно в середине левой кромки — одну сверху, другую снизу.

Держите нижнюю часть Anti‑Clamp неподвижной и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте скотч, чтобы повысить сцепление.

Вытяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до момента, когда присоски начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут съезжать, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для поддевания.

Если экран недостаточно прогревается, можно использовать фен, чтобы нагреть вдоль левой кромки iPad.

Для полного руководства по использованию фена посмотрите это руководство.

Когда Anti‑Clamp создаст достаточную щель, вставьте медиатор под дигитайзер.

Если Anti‑Clamp не создаёт достаточной щели, дополнительно прогрейте область и поверните рукоятку по часовой стрелке на полоборота.

Не прокручивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если стекло дисплея сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшую щель между дигитайзером и рамкой.

Вставьте медиатор в щель между дигитайзером и рамкой.

Вставьте второй медиатор в образованную щель.

Сдвиньте медиатор к нижнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился снова.

Не волнуйтесь, если вы видите медиатор через дигитайзер — просто вытащите медиатор. ЖК‑экран не должен пострадать, но вы рискуете оставить сложный для очистки клей.

Если медиатор застрял в клее, «прокатывайте» его вдоль боковой грани iPad, продолжая отделять клей.

Сдвиньте первый медиатор к верхнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Подогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Проведите медиатором вокруг верхнего левого угла устройства, чтобы отделить клей.

Просуньте лопатку вдоль верхнего края устройства, остановившись непосредственно перед фронтальной камерой.

Не проводите лопаткой через фронтальную камеру — вы можете повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите лопатку так, чтобы между дигитайзером и рамкой остался только кончик инструмента.

Просуньте лопатку над фронтальной камерой, чтобы отделить клей.

Оставьте лопатку возле правой стороны фронтальной камеры перед продолжением.

Вставьте лопатку снова и сдвиньте её к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не приклеился снова.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую лопатку и сдвиньте её к середине правого края iPad.

Шлейфы дисплея находятся примерно на полпути от нижней части iPad. Прекратите сдвигать инструмент, когда до нижней части устройства останется три дюйма.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте лопатку в нижнем левом углу к углу, чтобы отделить клей.

Не вращайте лопатку полностью вокруг угла — вы можете повредить антенну.

Оставьте лопатку в углу перед переходом к следующему шагу.

Вставьте новую лопатку в образовавшуюся щель на нижнем крае iPad.

Просуньте лопатку над антенной, остановившись непосредственно перед кнопкой «Домой».

Сдвигайте лопатку только в направлении к кнопке «Домой», не от неё, чтобы не повредить антенну.

Если нужно повторно провести лопаткой по этому участку, извлеките её и вставьте снова в нижнем левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте лопатку в созданную щель.

Просуньте лопатку под кнопку «Домой» и к нижнему правому углу, убедившись, что между дигитайзером и рамкой находится только кончик инструмента.

Вставляйте лопатку не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и сдвиньте её в направлении кнопки «Домой», чтобы полностью отделить нижний клей.

Сдвигайте лопатку только в направлении к кнопке «Домой», не от неё, чтобы не повредить антенну.

Если нужно повторно провести лопаткой по этому участку, извлеките её и вставьте снова в нижнем правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что вы полностью отделили клей лопаткой. Не стесняйтесь остановиться и подогреть снова.

Поверните две лопатки в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя последние участки клея в процессе.

Если ощущается сильное сопротивление, снова подогрейте края и обработайте их лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте лопатку между двумя шлейфами дисплея, чтобы отделить последние участки клея.

После того как весь клей будет отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы будете его повторно использовать — с помощью изопропилового спирта. Замените клей нашими клеевыми полосками или предварительно вырезанными клеевыми карточками.

Будьте внимательны к шлейфам дисплея при сборке. Убедитесь, что они правильно сложены под ЖК‑экраном, чтобы предотвратить повреждения.

С помощью пинцета или пальцев удалите любую ленту, закрывающую винты ЖК-дисплея.

Отверткой Phillips отвинтите четыре винта длиной 4,3 мм, крепящие ЖК-дисплей.

ЖК-дисплей слабо приклеен к рамке.

Вставьте лопатку между рамкой и верхней правой частью ЖК-дисплея.

Медленно подденьте лопаткой, чтобы разъединить клей.

Повторите предыдущий шаг для верхней левой части ЖК-дисплея.

Не пытайтесь полностью снять ЖК-дисплей на этом этапе — он все ещё соединён шлейфом.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в гнезде немного настолько, чтобы можно было взять его пальцами.

Переверните ЖК-дисплей, как страницу в книге, приподнимая у камеры и переворачивая через часть рамки с кнопкой «домой».

Положите ЖК-дисплей лицевой стороной вниз на чистую мягкую безворсовую поверхность, чтобы получить доступ к кабелям дисплея.

Отверткой Phillips отвинтите винт длиной 2,3 мм, фиксирующий разъем батареи на плате.

На этих фотографиях показан вид разъёма батареи под платой. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание, что разъём батареи имеет консольные пружины на плате, которые давят на контакты батареи. Поскольку и плата, и батарея приклеены, потребуется вставить что‑то тонкое и гибкое между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи обращён вверх.

Вставьте блокиратор батареи под разъём батареи на плате под углом примерно 35 градусов.

Не засовывайте блокиратор под разъём с чрезмерной силой. Если трудно подвести блокиратор под плату, можно попробовать использовать игральную карточку для отключения батареи.

Блокиратор батареи или карточка должны скользить под платой без препятствий. После вставки он должен находиться примерно под углом 15 градусов.

Оставьте блокиратор батареи на месте во время работы.

Отверткой Phillips отвинтите три винта длиной 1,4 мм, крепящие планку кабеля дисплея.

С помощью пинцета или пальцев снимите планку кабеля дисплея.

Плоским концом лопатки подденьте и отключите защёлкивающийся разъём кабеля ЖК-дисплея.

Для повторного подсоединения защёлкивающихся разъёмов такого типа аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны.

Не нажимайте посередине. При неправильном совмещении контакты могут погнуться и повредиться безвозвратно.

Полностью снимите ЖК-дисплей и положите его лицевой стороной вниз на чистую мягкую безворсовую поверхность.

Пинцетом снимите ленту, закрывающую ZIF-разъём кабеля кнопки «домой».

Используйте лопатку, инструмент для открытия или ноготь, чтобы откинуть маленькую шарнирную защёлку ZIF-разъёма кабеля кнопки «домой».

Пинцетом вытяните лентовый кабель кнопки «домой» прямо из ZIF-разъёма.

Плоским концом лопатки подденьте и отключите два защёлкивающихся разъёма дигитайзера.

Чтобы не повредить iPad, подденьте только сами разъёмы, а не разъёмную посадочную часть на плате.

Используйте плоский конец лопатки, чтобы поддеть виброизолятор под считывателем SIM-карты.

Будьте осторожны, чтобы не проткнуть и не разорвать ленточный кабель кнопки «Домой».

Снимите виброизолятор.

С помощью пинцета отверните ленточный кабель кнопки «Домой» от задней крышки.

Кабель закреплён слабыми клеевыми слоями.

Снимите узел передней панели.

Используйте монтажную лопатку, чтобы отрезать оставшийся клей, который может по‑прежнему соединять узел передней панели с рамой.

Если у нового дисплея возникают «призрачные» или «фантомные» касания, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной), в выделенные области на тыльной стороне панели. Замена дигитайзеров iFixit уже содержит надлежащую изоляцию и обычно не требует добавления ленты.

При отсутствии надлежащей изоляции эти области дигитайзера могут заземляться на другие компоненты, вызывая некорректную работу сенсора.

Изоляция невидима невооружённым глазом и отличается от пенопластовых пылезащитных полос, встречающихся на многих iPad.

При обратной сборке, перед установкой дисплея, удалите остатки клея с iPad и очистите клеевые поверхности изопропиловым спиртом высокой концентрации (90% и выше) и безворсовой салфеткой. Это подготовит поверхность к новому клею и обеспечит надёжное склеивание.

Проверьте функции iPad и установите заранее вырезанные клеевые полосы на тыльную сторону дисплея, руководствуясь нашим руководством по нанесению клейкой ленты для дисплея, прежде чем запечатывать устройство.

Ленточный кабель кнопки «Домой» закреплён слабыми клеевыми слоями.

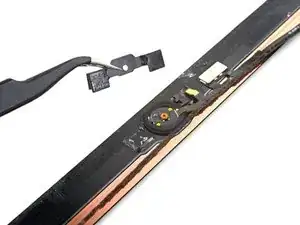

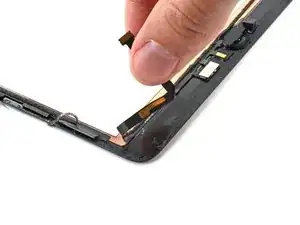

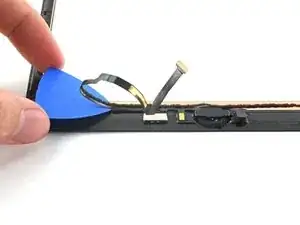

Используйте пальцы, чтобы отслоить ленточный кабель кнопки «Домой» от тыльной стороны передней панели.

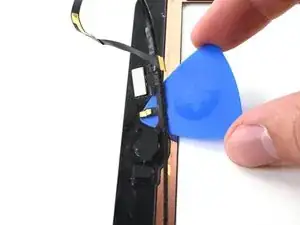

Подденьте монтажной лопаткой ленточный кабель кнопки «Домой», чтобы отделить его от передней панели.

Если клей сильно держит, не применяйте силу. Легко нагрейте ленточный кабель кнопки «Домой» с помощью iOpener или фена, чтобы размягчить клей.

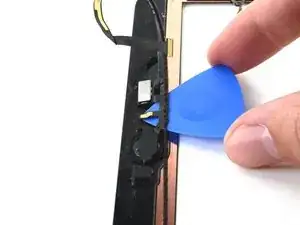

Продолжайте поддевать лопатку, пока не дойдёте до кронштейна кнопки «Домой».

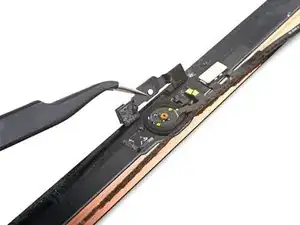

Подденьте монтажной лопаткой верхнюю часть ленточного кабеля кнопки «Домой», чтобы ослабить металлический контакт на кронштейне кнопки.

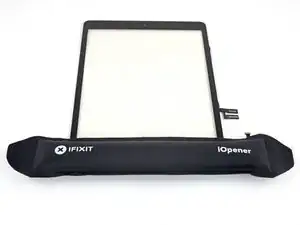

Нагрейте iOpener и приложите его к кронштейну кнопки «Домой» на тридцать секунд.

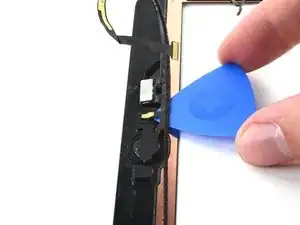

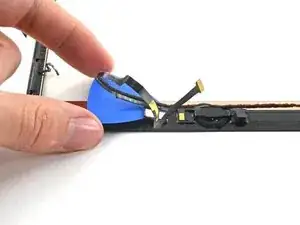

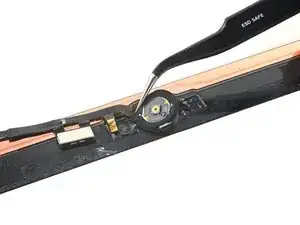

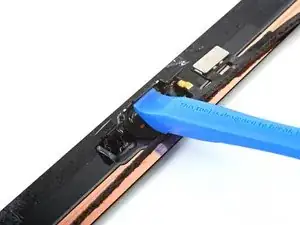

Используйте инструмент для вскрытия, чтобы поддеть и снять кронштейн кнопки «Домой» с передней панели.

Изгиб или деформация кронштейна кнопки «Домой» может привести к утрате её тактильного отклика при обратной сборке.

Если кронштейн начинает сгибаться до того, как отщёлкнется, нанесите несколько капель изопропилового спирта высокой концентрации (90% и выше) на места крепления кронштейна.

Снимите кронштейн кнопки «Домой».

При повторной установке этого кронштейна используйте прочный клей, например E6000, чтобы закрепить его на узле передней панели.

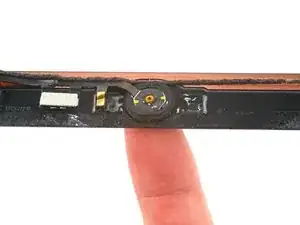

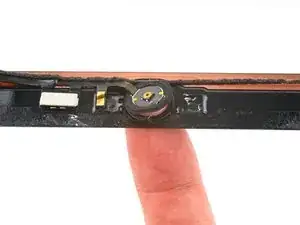

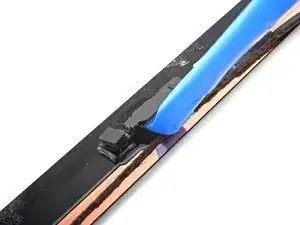

Используйте палец, чтобы толкнуть кнопку «Домой» сквозь переднюю часть панели и отделить клей, удерживающий её на месте.

Надавливайте медленно. Клей зафиксирован на тонкой прокладке, которая легко рвётся.

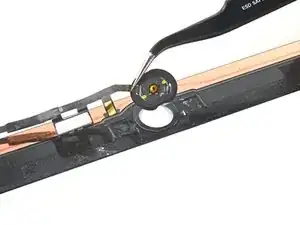

Снимите узел кнопки «Домой».

При сборке перенесите прокладку кнопки «Домой» на новую переднюю панель или узел кнопки.

Если новая панель не содержит направляющего кольца, вам также потребуется перенести существующее направляющее кольцо.

Если возможно, включите iPad и протестируйте ремонт перед установкой нового клея и окончательным запечатыванием.
