Замена микрофонного блока iPad 7

Разогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Шлейфы дисплея

Следующие три шага показывают Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите предмет под iPad так, чтобы устройство лежало ровно между присосками.

Разместите присоски ближе к середине левой кромки — одну вверху, одну внизу.

Удерживая нижнюю часть Anti‑Clamp неподвижно, сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp плохо держится, используйте ленту, чтобы создать более цепкую поверхность.

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают сдвигаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Если экран недостаточно разогревается, можно использовать фен, чтобы нагреть вдоль левой кромки iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Вставьте лезвие для открытия под дигитайзер, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создает достаточной щели, нагрейте область сильнее и поверните ручку по часовой стрелке на полоборота.

Не крутите более чем на полоборота за раз и ждите одну минуту между поворотами. Позвольте Anti‑Clamp и времени выполнять работу за вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прикрепиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Когда экран станет теплым на ощупь, прикрепите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшую щель между дигитайзером и рамкой.

Вставьте лезвие для открытия в щель между дигитайзером и рамкой.

Вставьте второе лезвие для открытия в образованную щель.

Сдвиньте лезвие к нижнему левому углу устройства, чтобы отделить клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не приклеился снова.

Не беспокойтесь, если вы видите лезвие через дигитайзер — просто вытяните его. ЖК‑экран не должен быть поврежден, но вы рискуете оставить трудноудалимый клей.

Если лезвие застряло в клее, «покатайте» лезвие вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первое лезвие для открытия к верхнему левому углу устройства, чтобы отделить клей.

Оставьте лезвие в верхнем левом углу, чтобы клей не приклеился снова.

Разогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните лезвие вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите лопатку вдоль верхнего края устройства, останавливаясь прямо перед передней камерой.

Не проводите лопатку по передней камере — вы можете повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите лопатку так, чтобы между дигитайзером и рамкой остался только кончик.

Сдвиньте лопатку над передней камерой, чтобы разъединить клей.

Оставьте лопатку рядом с правой стороной передней камеры перед продолжением.

Вставьте лопатку снова и сдвиньте её к верхнему правому углу устройства, чтобы полностью разъединить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился снова.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы разъединить клей.

Вставьте новую лопатку и сдвиньте её к середине правого края iPad.

Кабели дисплея находятся примерно на полпути от нижнего края iPad. Прекратите сдвигать, как только достигнете трёх дюймов от нижнего края iPad.

Разогрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте лопатку с нижнего левого угла к самому углу, чтобы разъединить клей.

Не поворачивайте лопатку полностью вокруг угла — вы можете повредить антенну.

Оставьте лопатку в нижнем левом углу перед переходом к следующему шагу.

Вставьте новую лопатку в щель, которую вы только что создали на нижнем краю iPad.

Сдвиньте лопатку над антенной, останавливаясь прямо перед кнопкой «Домой».

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону, иначе вы можете повредить антенну.

Если нужно снова пройти этот участок, выньте и вставьте лопатку заново в нижнем левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте лопатку в щель, которую вы только что создали.

Проведите лопатку под кнопкой «Домой» и в направлении нижнего правого угла, убедившись, что между дигитайзером и рамкой находится только кончик.

Вставляйте лопатку не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и сдвиньте её к кнопке «Домой», чтобы полностью разъединить нижний клей.

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно снова пройти этот участок, выньте и вставьте лопатку заново в нижнем правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте предельно осторожны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей лопаткой. Не стесняйтесь остановиться и повторно разогреть.

Поверните две лопатки в левых углах iPad, чтобы слегка приподнять дигитайзер и тем самым отделить последние участки клея.

Если вы чувствуете значительное сопротивление, повторно разогрейте кромки и обработайте их лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте лопатку между двумя кабелями дисплея, чтобы отделить последние участки клея.

После того как весь клей будет отделён, откройте дигитайзер как книгу и оставьте его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы будете его повторно использовать — изопропиловым спиртом. Замените клей нашими клейкими полосками или предрезанными клейкими картами.

При сборке учитывайте кабели дисплея. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 4.3 мм, которые фиксируют ЖК-дисплей в рамке.

Удалите любую ленту, закрывающую винты ЖК-дисплея.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы избежать повреждения устройства.

Не пытайтесь полностью снять ЖК-дисплей на этом этапе, он всё ещё соединён несколькими кабелями у кнопки «Домой».

Поднимайте ЖК-дисплей только с конца, где расположена фронтальная камера.

Используйте плоский конец лопатки, чтобы приподнять ЖК-дисплей в его посадочном месте только настолько, чтобы ухватиться за него пальцами.

Переверните ЖК-дисплей iPad как страницу в книге, приподнимая возле камеры и переворачивая через конец рамки с кнопкой «Домой».

Положите ЖК-дисплей на чистую мягкую безворсовую поверхность лицевой стороной вниз, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 2.3 мм, который закрепляет разъём аккумулятора на плате.

На этих фотографиях показано, как выглядит разъём аккумулятора под логической платой. Используйте их как ориентир при безопасном отключении аккумулятора.

Обратите внимание, что у разъёма аккумулятора на плате есть консольные пружины, которые прижимают контактные площадки аккумулятора. Поскольку и плата, и аккумулятор приклеены, вам нужно будет просунуть что‑то тонкое и гибкое между контактными точками, чтобы отключить аккумулятор.

Будьте осторожны при изоляции аккумулятора с помощью изолятора батареи. Контакты аккумулятора легко изгибаются или ломаются, что приводит к необратимым повреждениям.

Убедитесь, что логотип iFixit на изоляторе батареи направлен вверх.

Вставьте изолятор батареи под разъём аккумулятора на логической плате под углом примерно 35 градусов.

Не проталкивайте изолятор с чрезмерной силой. Если трудно установить изолятор под плату, попробуйте использовать игральную карту для отключения аккумулятора.

Идеально, если изолятор или игральная карта пройдут под платой без препятствий. После вставки он должен находиться примерно под углом 15 градусов.

Оставьте изолятор батареи на месте во время работы.

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 1.4 мм, которые фиксируют скобу кабеля дисплея.

Снимите скобу кабеля дисплея.

Используйте плоский конец лопатки, чтобы отсоединить кабель ЖК-дисплея, поднимая прямо вверх пресс‑разъём.

Чтобы снова подключить пресс‑разъёмы такого типа, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. Если разъём будет смещён, контакты могут погнуться и получиться необратимое повреждение.

Полностью снимите ЖК-дисплей и положите его лицевой стороной вниз на чистую мягкую безворсовую поверхность.

Используйте пинцет, чтобы отодрать ленту, покрывающую ZIF‑разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы поднять небольшой шарнирный фиксатор на ZIF‑разъёме кабеля кнопки «Домой».

Используйте пинцет, чтобы аккуратно вытащить ленту кабеля кнопки «Домой» прямо из ZIF‑разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два пресс‑разъёма кабеля оцифровщика.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, а не гнездо на логической плате.

Используйте плоский конец лопатки, чтобы приподнять виброизоляционный элемент в правом нижнем углу устройства.

Осторожно, чтобы не проколоть и не порвать ленту кабеля кнопки «Домой».

Снимите виброизоляционный элемент.

Лента кабеля кнопки «Домой» зафиксирована лёгким клеем.

Используйте пинцет, чтобы отогнуть ленту кабеля кнопки «Домой» от рамки.

Снимите передний модуль панели.

Используйте монтажную лопатку, чтобы срезать оставшийся клей, который может по-прежнему соединять передний модуль панели с рамой.

Если после установки нового дисплея возникают ложные срабатывания сенсора, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной) ленты, в выделенные области на обратной стороне панели. Заменяемые дигитайзеры iFixit уже поставляются с необходимой изоляцией и не должны требовать добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, вызывая неправильную работу сенсора.

Изоляция невидима невооружённым глазом и отличается от поролоновых пылезащитных полос, встречающихся на многих iPad.

При повторной сборке, перед установкой дисплея, удалите оставшийся клей с iPad и очистите склеиваемые поверхности раствором изопропилового спирта высокой концентрации (90% и выше) и безворсовой тканью. Это подготовит поверхности для новой адгезии и обеспечит надёжное склеивание.

Проверьте функции iPad и установите предварительно вырезанные клеевые полосы на заднюю часть дисплея, используя наше руководство по нанесению клея для дисплея, прежде чем окончательно его закрепить.

Используйте крестообразную отвёртку Phillips, чтобы выкрутить три винта длиной 1.4 мм, крепящие верхний кронштейн компонентов.

Используйте пинцет или пальцы, чтобы снять верхний кронштейн компонентов с рамы.

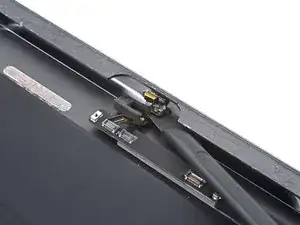

Используйте плоский край монтажной лопатки, чтобы поддеть и отсоединить пресс-коннектор кабеля фронтальной камеры.

Корпус фронтальной камеры слабо приклеен к раме.

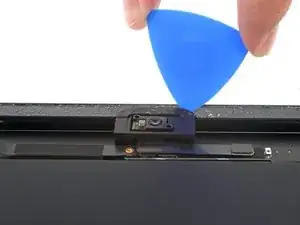

Вставьте монтажную лопатку между корпусом фронтальной камеры и рамой.

Проведите лопаткой по периметру корпуса камеры, чтобы разъединить клей.

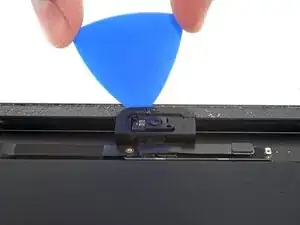

Подденьте корпус фронтальной камеры монтажной лопаткой, чтобы отделить его от рамы.

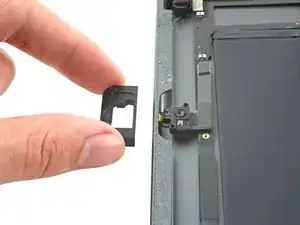

Снимите корпус фронтальной камеры.

Фронтальная камера приклеена к микрофонному модулю.

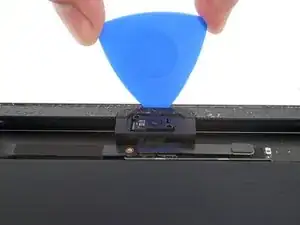

Вставьте монтажную лопатку между фронтальной камерой и микрофонным модулем.

Подденьте, чтобы отделить клей фронтальной камеры.

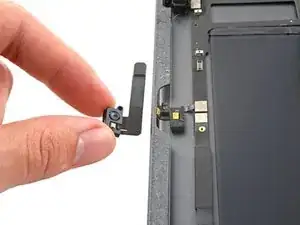

Снимите фронтальную камеру.

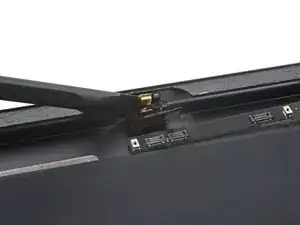

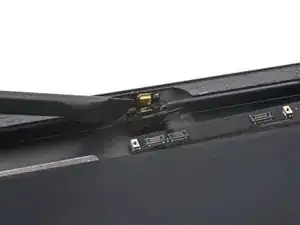

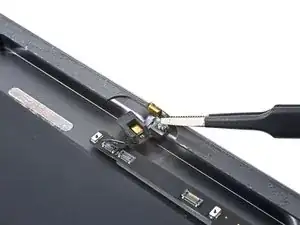

Используйте плоский край монтажной лопатки, чтобы поддеть и отсоединить пресс-коннектор кабеля микрофона.

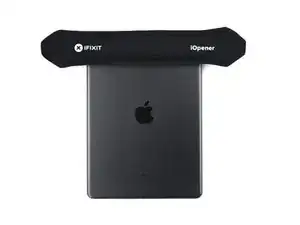

Нагрейте iOpener и приложите его к микрофонному модулю на тридцать секунд.

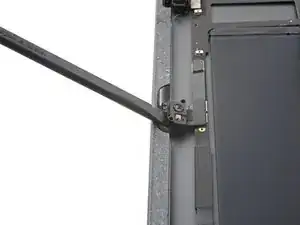

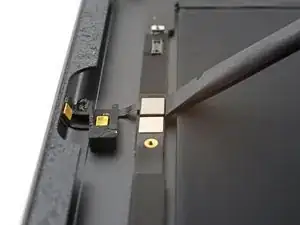

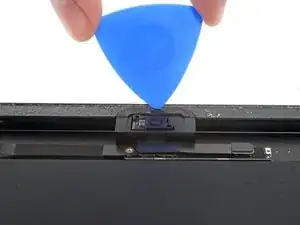

Вставьте монтажную лопатку между рамой и нижней частью микрофона, рядом с пресс-коннектором.

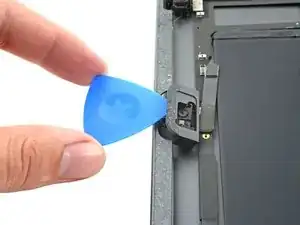

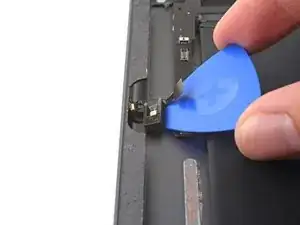

Просуньте лопатку под микрофон и подденьте, чтобы отделить клей.

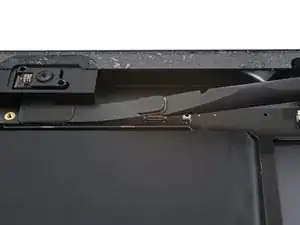

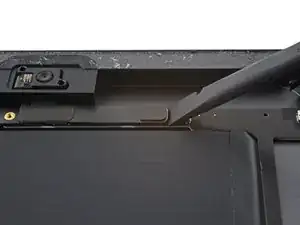

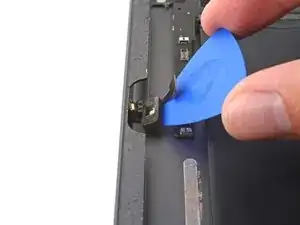

Вставьте копьёобразную монтажную лопатку между рамой и верхней частью микрофона вдоль стенки рамы.

Просуньте лопатку под микрофон и подденьте вбок, чтобы отделить клей.

С правой стороны микрофона имеется большая капля клея; возможно, потребуется несколько раз применить тепло, чтобы ослабить её.

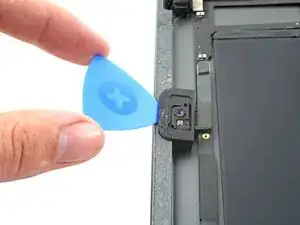

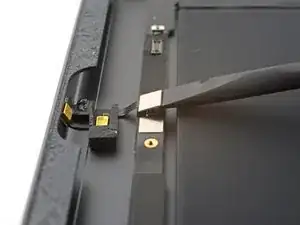

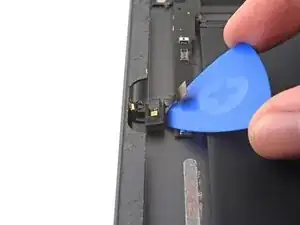

Вставьте копьёобразную монтажную лопатку между рамой и правой стороной микрофона.

Просуньте лопатку и подденьте, чтобы отделить клей.

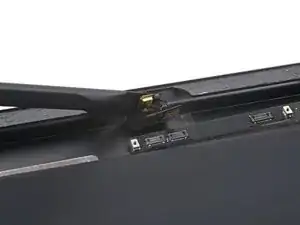

Снимите микрофонный модуль.

При повторной сборке перенесите поролоновую прокладку на новый микрофонный модуль.
