Замена левого динамика iPad 7

Нагрейте iOpener и приложите его к левому краю устройства на две минуты.

Пока клей разогревается, обратите внимание на следующие участки, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют использование Anti-Clamp — инструмента, разработанного нами для упрощения процесса открытия устройства. Если Вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp доступны по этой ссылке.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Поместите предмет под iPad, чтобы он устойчиво стоял между присосками.

Разместите присоски около середины левого края — одну сверху, другую снизу.

Удерживайте нижнюю часть Anti-Clamp и плотно надавите сверху на верхнюю присоску, чтобы создать прилипание.

Если поверхность iPad слишком скользкая и присоски не держатся, используйте ленту, чтобы создать более надёжное сцепление.

Переместите синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Следите, чтобы присоски оставались симметричными. Если они начинают смещаться, немного ослабьте прилипание и снова выровняйте рычаги.

Подождите минуту, чтобы клей ослаб и образовался зазор для открытия.

Если экран недостаточно нагревается, Вы можете использовать фен для дополнительного нагрева левого края iPad.

Полные инструкции по использованию фена доступны по этой ссылке.

Вставьте открывалку под цифровизатор, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не даёт достаточного зазора, дополнительно нагрейте область и поверните ручку по часовой стрелке на пол-оборота.

Не поворачивайте ручку более чем на пол-оборота за раз, делайте паузу в одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если экран сильно треснут, наклейка прозрачной упаковочной ленты может помочь присоске удержаться. В качестве альтернативы, можно использовать прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Как только экран станет тёплым на ощупь, прикрепите присоску к левому краю экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между цифровизатором и рамкой.

Вставьте открывалку в зазор между цифровизатором и рамкой.

Вставьте вторую открывалку в образовавшийся зазор.

Проведите ею к левому нижнему углу устройства, чтобы разъединить клей.

Оставьте открывалку в левом нижнем углу, чтобы клей не сцепился снова.

Не волнуйтесь, если видно открывалку сквозь цифровизатор — просто вытяните её обратно. Экран ЖК при этом не повредится, однако существует риск оставить после себя трудноудаляемый клей.

Если открывалка застряла в клее, «перекатывайте» её вдоль боковой стороны iPad, чтобы продолжить разъединение клея.

Проведите первой открывалкой к левому верхнему углу устройства, чтобы разъединить клей.

Оставьте открывалку в левом верхнем углу, чтобы клей не сцепился снова.

Нагрейте iOpener и приложите его к верхнему краю устройства на две минуты.

Поверните открывалку вокруг левого верхнего угла устройства, чтобы разъединить клей.

Продвигайте открывалку по верхнему краю устройства, остановившись перед фронтальной камерой.

Избегайте продвижения открывалки над фронтальной камерой, так как это может повредить объектив. В следующих шагах показано, как предотвратить это.

Вытяните открывалку настолько, чтобы между цифровизатором и рамой остался только её кончик.

Продвиньте открывалку над фронтальной камерой, чтобы отделить клей.

Оставьте открывалку возле правой стороны фронтальной камеры перед продолжением.

Снова вставьте открывалку и продвиньте её к правому верхнему углу устройства, чтобы полностью отделить верхний клей.

Оставьте открывалку в правом верхнем углу, чтобы клей не соединился снова.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните открывалку вокруг правого верхнего угла устройства, чтобы отделить клей.

Вставьте новую открывалку и продвиньте её к середине правого края iPad.

Кабели дисплея расположены приблизительно посередине от нижнего края iPad. Прекратите движение открывалки за три дюйма до нижнего края устройства.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Переместите открывалку в левом нижнем углу к самому углу, чтобы отделить клей.

Не поворачивайте полностью открывалку за угол, так как это может повредить антенну.

Оставьте открывалку в левом нижнем углу перед переходом к следующему шагу.

Вставьте новую открывалку в зазор, который Вы только что создали в нижней части iPad.

Переместите открывалку над антенной, остановившись перед кнопкой «Домой».

Перемещайте открывалку только в сторону кнопки «Домой», но не в противоположном направлении, иначе можно повредить антенну.

Если потребуется пройти этим участком ещё раз, извлеките открывалку и вставьте её снова в левом нижнем углу.

Оставьте открывалку слева от кнопки «Домой» перед продолжением.

Вставьте открывалку в только что созданный зазор.

Переместите её под кнопку «Домой» и в сторону нижнего правого угла, убедившись, что только кончик находится между цифровизатором и рамой.

Вставляйте открывалку не более чем на 1 мм, чтобы не повредить правую антенну.

Снова вставьте открывалку и переместите её к кнопке «Домой», полностью отделив нижний клей.

Перемещайте открывалку только в сторону кнопки «Домой», но не в противоположном направлении, иначе можно повредить антенну.

Если потребуется пройти этим участком ещё раз, извлеките открывалку и вставьте её снова в правом нижнем углу.

Оставьте открывалку справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте крайне осторожны на этом шаге. Действуйте медленно, убедитесь, что клей разогрет и размягчён, и что весь клей отделён открывалкой. Не бойтесь остановиться и повторно нагреть поверхность.

Поверните две открывалки в левых углах iPad, слегка приподнимая цифровизатор, чтобы отделить остатки клея.

Если возникает сильное сопротивление, повторно нагрейте края и пройдитесь по ним открывалкой.

Поднимите левый край цифровизатора вверх, чтобы полностью отделить клей вдоль правого края iPad.

Придерживая цифровизатор, продвиньте открывалку между двумя кабелями дисплея, чтобы окончательно отделить остатки клея.

Когда весь клей будет отделён, откройте цифровизатор как книжку и положите его параллельно iPad.

При сборке очистите остатки клея с рамы и, если Вы повторно используете цифровизатор — с него самого, с помощью изопропилового спирта. Замените клей полосками клея или готовыми клеевыми накладками.

При сборке устройства следите за кабелями дисплея. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Открутите Phillips-отвёрткой четыре винта длиной 4,3 мм, крепящих ЖК-дисплей к раме.

Удалите ленту, закрывающую винты ЖК-дисплея.

Во время ремонта внимательно следите за каждым винтом и убедитесь, что он возвращается точно на своё место, чтобы не повредить устройство.

Не пытайтесь полностью извлечь ЖК-дисплей на этом шаге, так как он всё ещё соединён несколькими кабелями у стороны кнопки «Домой».

Поднимайте дисплей только со стороны фронтальной камеры.

Используйте плоский конец лопатки, чтобы слегка поддеть ЖК-дисплей из посадочного места, чтобы можно было взять его пальцами.

Переверните ЖК-дисплей, как страницу в книге: поднимите его возле камеры и перекиньте через сторону кнопки «Домой» задней панели.

Положите дисплей лицевой стороной вниз на чистую, мягкую, не ворсистую поверхность, чтобы получить доступ к кабелям дисплея.

Открутите Phillips-отвёрткой один винт длиной 2,3 мм, фиксирующий разъём аккумулятора на логической плате.

На этих снимках показан внешний вид разъёма аккумулятора под логической платой. Используйте их как ориентир при безопасном отключении аккумулятора.

Обратите внимание, что на разъёме аккумулятора присутствуют консольные пружины на логической плате, которые прижимаются к контактным площадкам аккумулятора. Так как и логическая плата, и аккумулятор приклеены, необходимо вставить тонкий и гибкий предмет между контактами, чтобы отключить аккумулятор.

Будьте осторожны при изоляции аккумулятора с помощью изолятора. Контакты аккумулятора легко гнутся или ломаются, что приведёт к необратимым повреждениям.

Убедитесь, что логотип iFixit на изоляторе аккумулятора обращён вверх.

Вставьте изолятор аккумулятора под разъём аккумулятора на логической плате под углом 35 градусов.

Не прикладывайте чрезмерное усилие, продвигая изолятор аккумулятора под разъём. Если возникнут трудности с вставкой изолятора под логическую плату, можно попробовать использовать игральную карту для отключения аккумулятора.

Изолятор аккумулятора или игральная карта должны легко продвигаться под логическую плату без препятствий. После вставки они должны находиться под углом около 15 градусов.

Оставьте изолятор аккумулятора на месте на время выполнения работы.

Открутите Phillips-отвёрткой три винта длиной 1,4 мм, фиксирующие кронштейн кабелей дисплея.

Снимите кронштейн кабелей дисплея.

Используя плоский конец лопатки, отключите кабель ЖК-дисплея, поднимая нажимной разъём строго вверх.

Чтобы повторно подключить нажимные разъёмы, аккуратно выровняйте его и нажмите на одну сторону, пока он не защёлкнется, затем проделайте то же самое с другой стороны. Не надавливайте посередине. Если разъём неправильно выровнен, штырьки могут согнуться, что вызовет необратимое повреждение.

Полностью извлеките ЖК-дисплей и положите его лицевой стороной вниз на чистую, мягкую, не ворсистую поверхность.

Используйте пинцет, чтобы снять ленту, закрывающую разъём гибкого кабеля кнопки «Домой» (ZIF).

Используйте кончик лопатки, инструмента для вскрытия или ноготь, чтобы поднять маленький поворотный фиксатор на разъёме гибкого кабеля кнопки «Домой» ZIF.

Используйте пинцет, чтобы аккуратно вытащить гибкий кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы отключить два кабеля цифровизатора, поднимая нажимные разъёмы строго вверх.

Чтобы не повредить iPad, поддевайте только сами разъёмы, а не разъёмные гнёзда на логической плате.

Используйте плоский конец лопатки, чтобы поддеть виброизолятор, расположенный под считывателем SIM-карты.

Следите, чтобы не проткнуть и не порвать гибкий кабель кнопки «Домой».

Удалите виброизолятор.

Используйте пинцет, чтобы отклеить кабель кнопки «Домой» от задней панели.

Кабель зафиксирован лёгким клеем.

Снимите переднюю панель.

Используйте лопатку, чтобы разрезать остатки клея, который может соединять переднюю панель с рамой.

Если после замены дисплея возникнут проблемы с ложными касаниями («призрачный» или «фантомный» ввод), их можно устранить, наклеив тонкую изоляционную плёнку, например из полиимида (каптона), в выделенных областях на тыльной стороне панели. Цифровые планшеты, поставляемые iFixit, уже имеют необходимую изоляцию, и дополнительная плёнка не требуется.

Без надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, из-за чего нарушается работа сенсорного ввода.

Изоляция невидима невооружённым глазом и отличается от пенорезиновых пылезащитных полос, устанавливаемых во многих iPad.

При сборке перед установкой дисплея удалите остатки клея с корпуса iPad и протрите участки склеивания высокоочищенным изопропиловым спиртом (90 % и выше) и безворсовой салфеткой. Это подготовит корпус к нанесению нового клея и обеспечит прочное соединение.

Проверьте функции iPad и установите заранее вырезанные полоски клея на обратную сторону дисплея, следуя нашему руководству по нанесению клея для дисплея, прежде чем герметизировать устройство.

Воспользуйтесь острым концом лопатки, инструмента для вскрытия или ногтем, чтобы поднять небольшую шарнирную фиксирующую скобу на разъёме ленточного кабеля слота SIM-карты.

Аккуратно вытяните ленточный кабель слота SIM-карты из ZIF-разъёма с помощью пинцета.

Вставьте острый конец лопатки под левый антенный кабель и потяните прямо вверх, чтобы отсоединить его.

Здесь расположено два антенных кабеля, но необходимо отключить только тот, который находится дальше от края.

Отделите левый антенный кабель от задней крышки, отгибая его вверх.

Держитесь за сам кабель, а не за его разъём. Тянуть коаксиальные кабели за разъёмы может привести к их повреждению.

Лента, фиксирующая левый антенный кабель, находится под лентой, удерживающей правый антенный кабель. Если возникают трудности, отсоедините и отогните правый антенный кабель.

Продолжайте отделять левый антенный кабель от задней крышки вдоль нижнего края iPad.

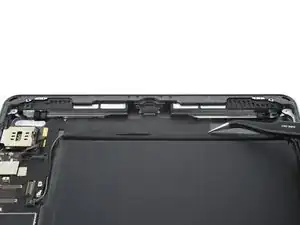

Используйте плоский конец лопатки, чтобы поддеть виброизолятор в левом нижнем углу iPad.

Воспользуйтесь пинцетом, чтобы снять виброизолятор.

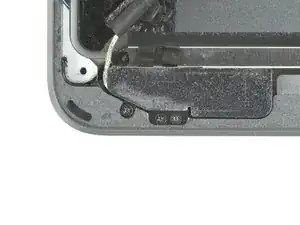

Открутите Phillips-отвёрткой три винта, крепящих правую антенну:

Один винт длиной 2,3 мм

Два винта длиной 1,4 мм

Антенный кабель закреплён на динамике с помощью небольшой металлической скобы. Скоба надёжно обжата вокруг кабеля и приклеена к корпусу динамика. Чтобы извлечь антенну, необходимо разрезать клей.

Аккуратно вставьте лопатку между корпусом динамика и скобой.

Переместите лопатку в сторону разъёма для зарядки, чтобы разрезать клеевое соединение.

Отодвиньте скобу от динамика, чтобы освободить её от ленты, находящейся под ней.

Вставьте лопатку между антенной и блоком динамика.

Переместите лопатку под антенной, чтобы разрезать пеноклеевое соединение.

Снимите левую антенну.

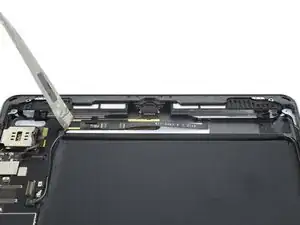

Используя пинцет или ноготь, приподнимите ленту, закрывающую разъёмы динамиков.

Можно полностью снять ленту либо остановиться в тот момент, когда станет доступен ZIF-разъём левого динамика.

Воспользуйтесь острым концом лопатки, инструмента для вскрытия или ногтем, чтобы поднять небольшую шарнирную фиксирующую скобу на ZIF-разъёме ленточного кабеля левого динамика.

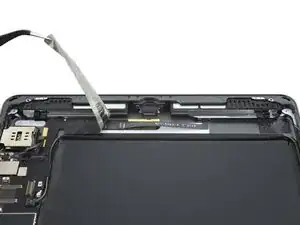

Аккуратно вытяните ленточный кабель левого динамика из ZIF-разъёма с помощью пинцета.

Открутите Phillips-отвёрткой винт длиной 2,3 мм, крепящий левый динамик.

Удалите ленту, удерживающую динамик на задней крышке.

Вставьте плоский конец лопатки в паз корпуса динамика, возле угла задней крышки.

Сдвиньте динамик в сторону от задней крышки.

Выдвиньте динамик из-под выступа на задней крышке.

Снимите левый динамик.
