Замена вибромотора HP TouchPad

На последующих шагах вы будете использовать металлическую лопатку, чтобы отжать переднюю панель от заднего корпуса вашего TouchPad.

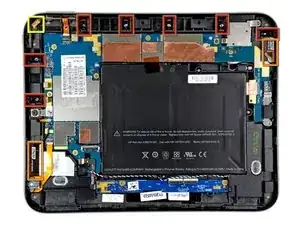

Передняя панель удерживается семью защёлками (обведены красным), которые слабо прикреплены к заднему корпусу. При снятии узла передней панели вы наверняка сломаете либо защёлки, либо их опоры, прикреплённые к заднему корпусу. Мы обновим это руководство, как только найдём запасные части или более безопасный метод снятия панели.

При снятии узла передней панели также будьте осторожны, чтобы не повредить датчик внешней освещённости (обведён желтым) и две антенны (обведены оранжевым).

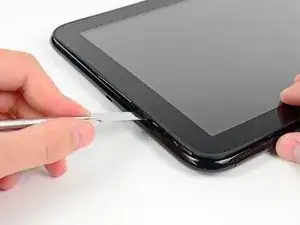

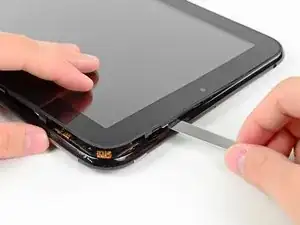

Вставьте плоскую металлическую лопатку в зазор между резиновым внешним кольцом на узле передней панели и чёрным пластиковым задним корпусом рядом с USB-разъёмом.

Подденьте узел передней панели вверх от заднего корпуса, аккуратно, чтобы не повредить ЖК-дисплей или стеклянную панель.

Выполняя следующие действия, вставляйте металлическую лопатку и поднимайте переднюю панель, но не пытайтесь сдвигать лопатку вдоль образуемого зазора. Всегда вынимайте лопатку, затем вставляйте её в другом месте и поднимайте вверх.

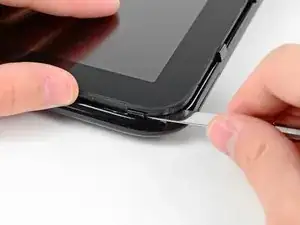

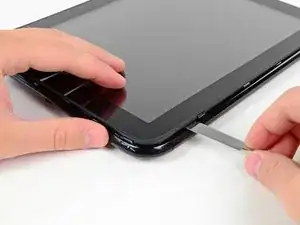

Как и в предыдущем шаге, используйте лопатку, чтобы поддеть переднюю панель от заднего корпуса вдоль её длинного края со стороны кнопки громкости TouchPad.

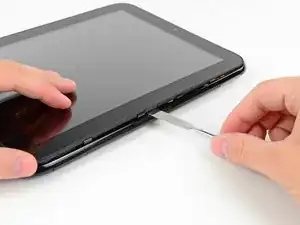

Продолжайте поддевать узел передней панели вдоль стороны с кнопкой громкости, пока не появится зазор между ней и задним корпусом.

Подденьте узел передней панели вдоль верхнего края TouchPad.

Будьте осторожны, чтобы не повредить датчик внешней освещённости или верхнюю антенну.

Подденьте переднюю панель вдоль края, ближайшего к кнопке «Домой».

Перед тем как приподнять свободную сторону передней панели от заднего корпуса, возможно, потребуется освободить её от пластиковых фиксирующих защёлок, удерживающих её.

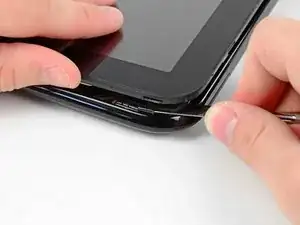

Используйте металлическую лопатку, чтобы оттянуть защёлки, застрявшие у кромки передней панели.

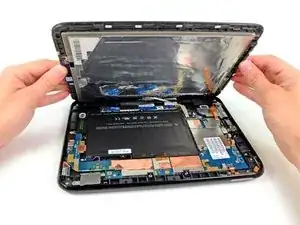

Освободив защёлки, приподнимите узел передней панели и отведите его от заднего корпуса.

Не пытайтесь пока полностью снять узел передней панели с TouchPad, так как он всё ещё подключён к материнской плате.

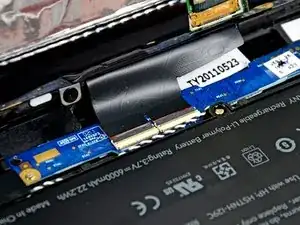

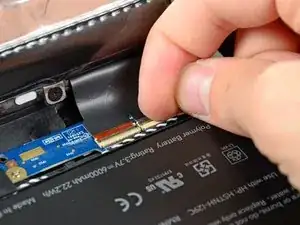

Используя прикреплённую чёрную ручку, потяните кабель передачи данных дисплея строго вверх и вынимайте его из разъёма на материнской плате.

Тяните кабель вверх, а не параллельно лицевой поверхности материнской платы. Иначе можно повредить разъём на материнской плате.

Следите, чтобы не тянуть за ленту, приклеенную к нижней части отсоединяемого кабеля. Её отсоединять не нужно.

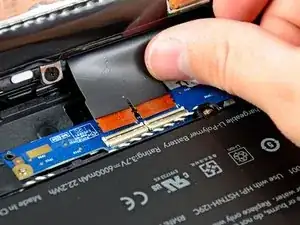

С помощью ногтя аккуратно переверните фиксаторы на двух ZIF-разъёмах шлейфа цифроанализатора.

Убедитесь, что вы поднимаете шарнирные фиксирующие язычки, а не сами разъёмы.

Выньте шлейф цифроанализатора прямо из двух разъёмов на материнской плате.

Снимите узел передней панели с заднего корпуса.

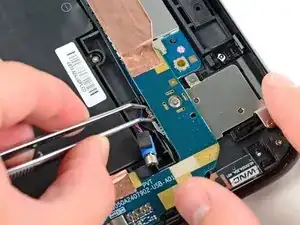

С помощью пинцета вытащите вибромотор строго вверх из его гнезда в заднем корпусе.

Вибромотор всё ещё прикреплён к плате с USB-разъёмом, поэтому будьте осторожны, чтобы не повредить его тонкие провода чрезмерным натяжением.

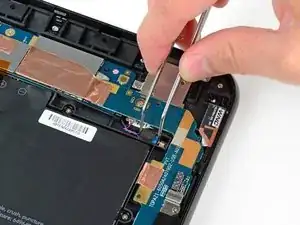

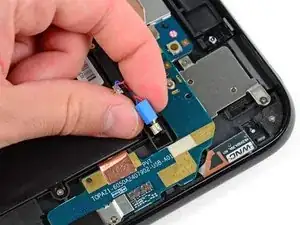

Отсоедините разъём вибромотора, потянув его прямо от гнезда на плате с USB-разъёмом.

Удалите вибромотор из заднего корпуса.
