Замена платы кнопки «Домой» HP TouchPad

В следующих шагах вы будете использовать металлическую лопатку, чтобы снять переднюю панель с заднего корпуса вашего TouchPad.

Передняя панель удерживается семью зажимами (обведенными красным), которые слегка закреплены на заднем корпусе. Когда вы снимете сборку передней панели, вы, вероятнее всего, сломаете либо зажимы, либо их крепления, прикрепленные к заднему корпусу. Мы обновим это руководство, как только найдем запасные части или лучший способ снятия панели.

При снятии сборки передней панели также будьте осторожны, чтобы не повредить датчик окружающего света (обведенный желтым) или две антенны (обведенные оранжевым).

Вставьте плоскую металлическую лопатку в зазор между резиновым внешним кольцом на сборке передней панели и черным пластиковым задним корпусом рядом с USB-разъемом.

Отогните сборку передней панели от заднего корпуса, будьте осторожны, чтобы не повредить ЖК-экран или стеклянную панель.

На протяжении следующих шагов вставляйте вашу металлическую лопатку и поднимайте переднюю панель, но не пытайтесь скользить лопаткой вдоль создаваемого вами зазора. Всегда убирайте лопатку, затем вставляйте её в другом месте и поднимайте вверх.

Как и на предыдущем шаге, используйте лопатку, чтобы отогнуть переднюю панель от заднего корпуса вдоль ее длинного края с стороны кнопки громкости TouchPad.

Продолжайте отгибать сборку передней панели вдоль стороны кнопки громкости TouchPad, пока между ней и задним корпусом не появится зазор.

Отогните сборку передней панели вдоль верхнего края TouchPad.

Будьте осторожны, чтобы не повредить датчик окружающего света или верхнюю антенну.

Отогните переднюю панель вдоль края, ближайшего к кнопке «Домой».

Перед тем как поднять свободную сторону передней панели от заднего корпуса, может потребоваться освободить ее от пластиковых зажимов, удерживающих ее на месте.

Используйте вашу металлическую лопатку, чтобы отодвинуть застрявшие зажимы от края передней панели.

После освобождения зажимов поднимите сборку передней панели от заднего корпуса.

Не пытайтесь пока снять сборку передней панели с TouchPad, так как она все еще подключена к материнской плате.

Используйте прикрепленную черную вкладку, чтобы вытянуть кабель данных дисплея вертикально вверх и из его разъема на материнской плате.

Тяните кабель вверх, а не параллельно поверхности материнской платы. Иначе это может повредить разъем на материнской плате.

Будьте осторожны, чтобы не тянуть за ленту, которая приклеена к нижней части кабеля, который вы отсоединяете. Её отключать не нужно.

Используйте ваш ноготь, чтобы аккуратно поднять зажимы на двух разъемах ленты дигитайзера ZIF.

Убедитесь, что вы поднимаете зажимы, а не сами разъемы.

Вытяните кабель дигитайзера прямо из двух разъемов на материнской плате.

Уберите сборку передней панели от сборки заднего корпуса.

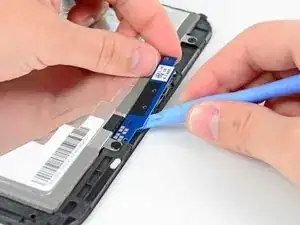

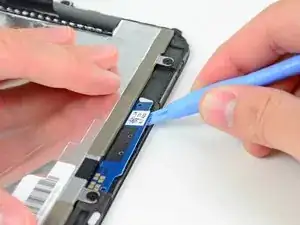

Используйте пластиковый инструмент для открытия, чтобы отогнуть плату кнопки «Домой» от клея, удерживающего её на передней панели.

Будьте осторожны, чтобы не сгибать плату слишком сильно. Она очень тонкая и хрупкая.

Удалите плату кнопки «Домой» с передней панели.
