Замена аккумулятора iPad Wi‑Fi

Используйте это руководство для замены аккумулятора вашего iPad.

Шаг 1

Если стекло дисплея треснуло, зафиксируйте дальнейшее дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad до полного покрытия передней панели.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и возможно придётся использовать металлический инструмент для поддевания, чтобы извлечь стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑панель.

Шаг 2

В этом руководстве вы будете поддевать сборку дисплея, отделяя её от корпуса из алюминия. Прочитайте далее и точно следуйте указаниям, чтобы не повредить сборку дисплея или хрупкие защёлки, удерживающие её на месте.

Сборку дисплея удерживают 14 металлических защёлок, показанных слева. При поддевании на следующих шагах старайтесь поддевать вокруг этих защёлок, а не прорезать их инструментом.

Если вы случайно сломаете некоторые защёлки, вы можете купить замену здесь.

Шаг 3

Вставьте металлическую лопатку между верхним краем сборки дисплея и задней крышкой.

Поверните лопатку от себя, чтобы освободить защёлки вдоль верхнего края дисплея.

Вставьте вторую металлическую лопатку между верхним краем сборки дисплея и задней крышкой, чтобы защёлки не защёлкнулись обратно.

Шаг 4

Одной лопаткой продвигайтесь вдоль правого края iPad.

Передняя панель крепится к алюминиевой задней части металлическими защёлками сверху, снизу и слева. Правый край имеет пластиковые выступы, которые входят в выемки задней панели.

Когда защёлки будут освобождены, приподнимите левую сторону передней панели и сдвиньте её влево, чтобы вывести выступы из алюминиевой задней панели.

Поддевайте аккуратно и осторожно — если вы почувствуете сопротивление, остановитесь и подденьте в другом месте.

Шаг 5

Поднимите сборку дисплея от задней крышки за нижний край.

Не пытайтесь полностью снять дисплей в этот момент — он всё ещё прикреплён к задней крышке.

Шаг 6

На следующих шагах вы отключите три кабеля, соединяющие сборку дисплея с платой логики. Кабели относятся к следующим компонентам:

Цифровой сенсор

Датчик окружающего освещения

Кабель передачи данных дисплея

Шаг 7

Используйте кромку пластикового инструмента, чтобы откинуть фиксирующие планки, удерживающие ленточные кабели цифрового сенсора в их разъёмах на плате логики.

Убедитесь, что вы откидываете фиксирующую планку, а не сам разъём.

Вытяните ленточные кабели цифрового сенсора прямо из их разъёмов.

Шаг 8

Используйте пластиковый инструмент, чтобы аккуратно поддеть и снять разъём датчика окружающего освещения из гнезда, поддевая вверх.

Шаг 9

Отключите кабель передачи данных дисплея от основной платы, откинув металлическую фиксирующую скобу за чёрную пластиковую тягу.

Оттяните разъём кабеля от его гнезда.

Тяните разъём параллельно плоскости платы логики.

Шаг 10

Снимите сборку дисплея с задней крышки.

Шаг 11

Используйте кромку пластикового инструмента, чтобы:

Поддеть разъём кнопки блокировки с боковой стороны платы логики, под проводами.

Поддеть разъём динамика с его гнезда на плате логики, под проводами динамика.

Осторожно откинуть фиксирующую планку ленточного кабеля на разъёме рядом с гнездом для наушников.

Убедитесь, что вы поддеваете фиксирующую планку, а не сам разъём.

Потяните ленточный кабель разъёма для наушников влево, чтобы отсоединить его от гнезда.

Шаг 12

Удалите следующие винты, крепящие плату логики к задней крышке.

Два винта T5 Torx длиной 4,56 мм.

Два винта T5 Torx длиной 3,76 мм.

Шаг 13

Используйте кромку пластикового инструмента, чтобы аккуратно поддеть разъём кабеля док‑станции и снять его с платы логики, поднимая строго вверх.

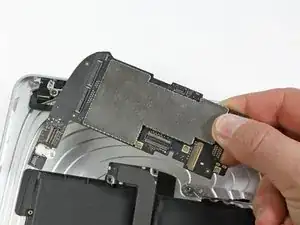

Выньте плату логики из задней крышки.

Шаг 14

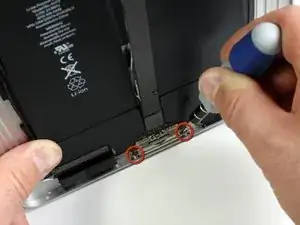

Удалите два винта T5 Torx длиной 2,84 мм, фиксирующие узел динамика к задней крышке.

Удалите один винт T5 Torx, фиксирующий середину кабеля док‑станции к задней крышке.

Шаг 15

Удалите два винта T5 Torx длиной 2,84 мм, фиксирующие кабель разъёма док‑станции к задней крышке.

Шаг 16

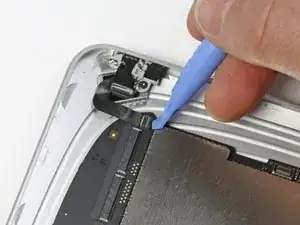

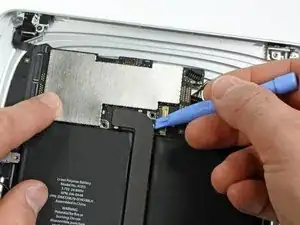

Используя пластиковый инструмент для вскрытия, аккуратно снимите пластиковую крышку, закрывающую плату Wi‑Fi/Bluetooth и кабель док-коннектора.

Шаг 17

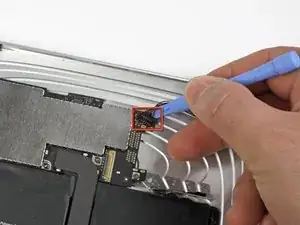

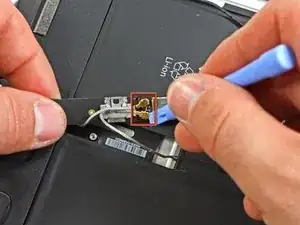

Осторожно подденьте антенны Wi‑Fi и Bluetooth, чтобы отсоединить их от соответствующих разъёмов на плате Wi‑Fi/Bluetooth.

Шаг 18

Поднимите кабель док-коннектора и извлеките его из сборки задней панели.

Шаг 19

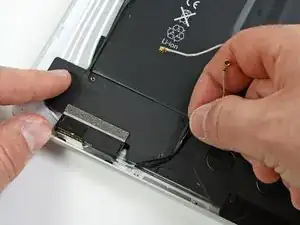

Выведите кабель динамика из левой стороны корпуса батареи.

Выведите антенну Wi‑Fi через её канал в сборке динамика.

Шаг 20

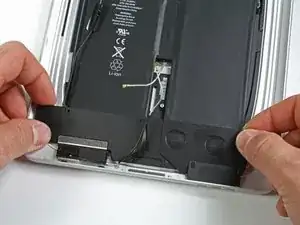

Поднимите сборку динамика и сдвиньте её вперёд, пока порты не освободят нижнюю сторону нижнего корпуса.

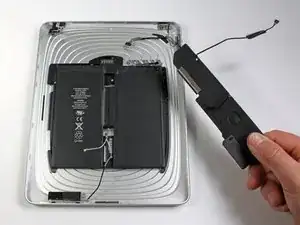

Снимите сборку динамика с задней панели.

Шаг 21

Батарея приклеена к задней панели большим количеством клея. Действуйте терпеливо и осторожно.

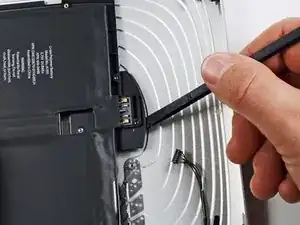

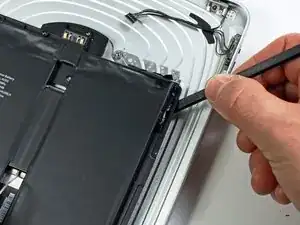

Используйте плоский конец лопатки, чтобы аккуратно поддеть батарею и приподнять её от нижнего корпуса.

Осторожно увеличивайте зазор, покачивая лопатку и проводя ею вдоль правой стороны батареи.

Продолжайте поддевать, пока правая сторона батареи не освободится от задней панели.

Шаг 22

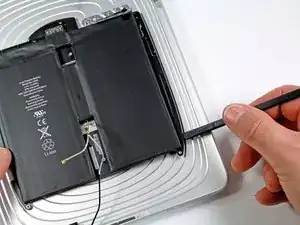

Вставьте плоский конец лопатки под верхний край батареи и продолжайте отделять клей.

Продолжайте до тех пор, пока верхняя часть батареи не освободится от задней панели.

Шаг 23

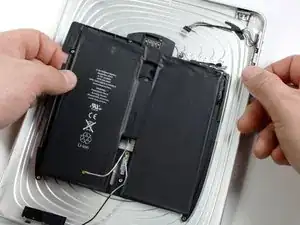

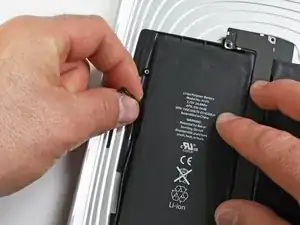

Когда появится достаточный зазор, используйте руки, чтобы оторвать батарею от оставшихся участков клея, крепящего её к задней панели.

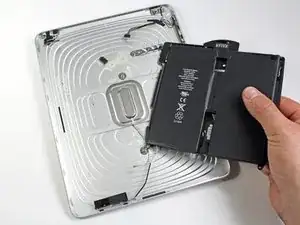

Снимите батарею с задней панели.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
