Замена микрофона HP TouchPad

На следующих шагах вы будете использовать металлическую лопатку, чтобы приподнять переднюю панель от задней крышки вашего TouchPad.

Передняя панель удерживается семью защёлками (обведены красным), которые слабо закреплены на задней крышке. При снятии передней панели вы скорее всего сломаете либо защёлки, либо их крепления, прикреплённые к задней крышке. Мы обновим это руководство, как только найдём заменяющие детали или лучший метод снятия панели.

При снятии передней панели также будьте осторожны, чтобы не повредить датчик окружающего освещения (обведён жёлтым) или две антенны (обведены оранжевым).

Вставьте плоскую металлическую лопатку в зазор между резиновым наружным кольцом на узле передней панели и чёрной пластиковой задней крышкой рядом с разъёмом USB.

Подденьте узел передней панели от задней крышки, стараясь не повредить ЖК-экран или стеклянную панель.

Выполняя следующие действия, вставляйте металлическую лопатку и поднимайте переднюю панель, но не пытайтесь сдвигать лопатку вдоль создаваемого зазора. Всегда вынимайте лопатку, затем вставляйте её в другом месте и поднимайте вверх.

Как и в предыдущем шаге, используйте лопатку, чтобы поддеть переднюю панель от задней крышки вдоль её длинного края со стороны кнопки регулировки громкости TouchPad.

Продолжайте поднимать узел передней панели вдоль стороны с кнопкой громкости, пока между ней и задней крышкой не появится зазор.

Подденьте узел передней панели вдоль верхнего края TouchPad.

Будьте осторожны, чтобы не повредить датчик окружающего освещения или верхнюю антенну.

Подденьте переднюю панель вдоль края, ближайшего к кнопке «Домой».

Перед тем как приподнять свободную сторону передней панели от задней крышки, возможно, потребуется освободить её от пластиковых фиксирующих защёлок, удерживающих её.

Используйте металлическую лопатку, чтобы оттянуть застрявшие фиксирующие защёлки от края передней панели.

После освобождения фиксирующих защёлок поднимите узел передней панели от задней крышки.

Не пытайтесь пока полностью снять узел передней панели с TouchPad, так как он всё ещё подключён к материнской плате.

Используйте прикреплённую чёрную бирку, чтобы потянуть кабель дисплейных данных прямо вверх и вынуть его из разъёма на материнской плате.

Тяните кабель вверх, а не параллельно лицевой части материнской платы. Иначе можно повредить разъём на материнской плате.

Осторожно: не тяните за ленту, приклеенную к нижней части кабеля, который вы отсоединяете. Её отключать не нужно.

Используйте ноготь, чтобы осторожно перевернуть фиксирующие язычки на двух ZIF-разъёмах шлейфа дигитайзера.

Убедитесь, что вы поднимаете именно подвижные фиксирующие язычки, а не сами разъёмы.

Выньте шлейф дигитайзера прямо из его двух разъёмов на материнской плате.

Снимите узел передней панели с узла задней крышки.

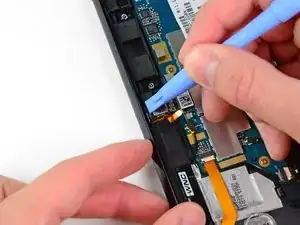

Используйте край пластикового инструмента для вскрытия, чтобы приподнять фиксирующий язычок шлейфа микрофона.

Убедитесь, что вы поднимаете именно подвижный фиксирующий язычок, а не сам разъём.

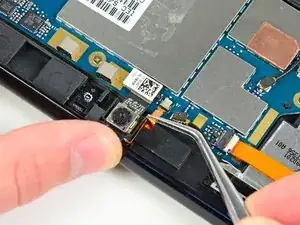

Используйте пинцет, чтобы вынуть кабель микрофона из его разъёма.

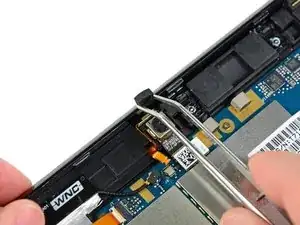

С помощью пинцета снимите чёрную резиновую втулку между микрофоном и задней крышкой.

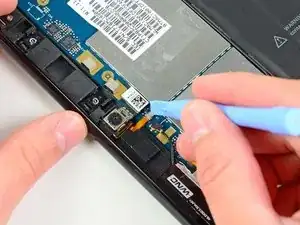

Используйте край пластикового инструмента для вскрытия, чтобы поддеть микрофон от части задней крышки прямо над камерой.

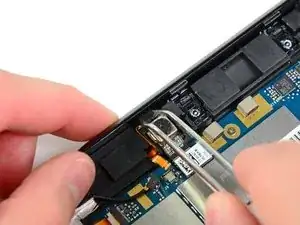

Снимите микрофон.
