Замена разъёма для наушников/микрофона iPad Wi‑Fi

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad до полного покрытия лицевой панели.

Это удержит осколки стекла на месте и обеспечит структурную прочность при поддевании и подъёме дисплея.

По возможности следуйте остальным шагам руководства. Однако после повреждения стекла оно, вероятно, продолжит трескаться в процессе работы, и может потребоваться металлический инструмент для поддевания, чтобы вынуть стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑дисплей.

В этом руководстве вы будете отщёлкивать модуль дисплея iPad от алюминиевого корпуса. Ознакомьтесь со следующими инструкциями и строго следуйте им, чтобы не повредить модуль дисплея или хрупкие защёлки, удерживающие его.

Модуль дисплея удерживается 14 металлическими защёлками, показанными слева. При поддевании в следующих шагах старайтесь поддевать вокруг этих защёлок, а не резать сквозь них инструментом для вскрытия.

Если какие‑то защёлки сломаются, вы можете купить заменители здесь.

Вставьте металлическую лопатку между верхним краем модуля дисплея и задней панелью.

Поверните лопатку от себя, чтобы освободить защёлки вдоль верхнего края дисплея.

Вставьте вторую металлическую лопатку между верхним краем модуля дисплея и задней панелью, чтобы предотвратить защёлкивание их обратно на место.

Работая одной лопаткой, двигайтесь вдоль правого края iPad.

Передняя панель прикреплена к алюминиевой задней части металлическими защёлками сверху, снизу и с левой стороны. Правая сторона имеет пластиковые выступы, которые заходят в выемки задней панели.

Когда защёлки освободятся, приподнимите левую сторону передней панели и сдвиньте её влево, чтобы вывести выступы из вырезов в алюминиевой задней панели.

Поддевать осторожно и аккуратно — если чувствуете сопротивление, остановитесь и подденьте в другом месте.

Поднимите модуль дисплея от задней панели за нижний край.

Не пытайтесь полностью снять дисплей в этот момент, он всё ещё прикреплён к задней панели.

В следующих шагах вы отключите три кабеля, соединяющих модуль дисплея с платой логики. Кабели отвечают за следующие компоненты:

Цифровой сенсор

Датчик освещённости

Кабель передачи данных дисплея

Используйте край пластикового инструмента для вскрытия, чтобы поднять фиксирующие язычки, удерживающие ленточные кабели цифрораспознавания в их разъёмах на плате логики.

Убедитесь, что вы поднимаете фиксирующий язычок, не сам разъём.

Аккуратно вытяните ленточные кабели цифрораспознавания прямо из их разъёмов.

Используйте пластиковый инструмент для вскрытия, чтобы снять разъём датчика освещённости из его гнезда, аккуратно поддев вверх.

Отключите кабель передачи данных дисплея от основной платы, подняв металлический фиксатор за его тянущую чёрную пластиковую петлю.

Оттяните разъём кабеля от его гнезда.

Тяните разъём параллельно плоскости платы логики.

Снимите модуль дисплея с задней панели.

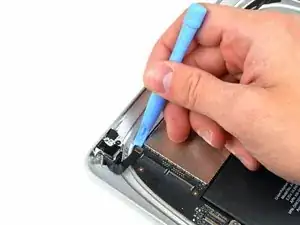

Используйте край инструмента для вскрытия iPod или ноготь, чтобы поднять фиксирующую планку ZIF на разъёме для наушников.

Убедитесь, что вы поддев��те фиксирующую планку кабеля, не сам разъём.

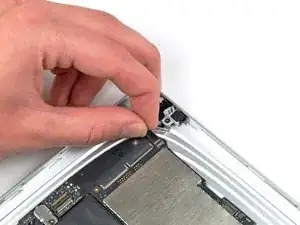

Аккуратно вытяните кабель разъёма для наушников из его гнезда на плате логики.

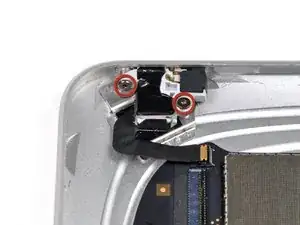

Удалите два винта T5 Torx длиной 2.8 мм, крепящих разъём для наушников к задней панели.

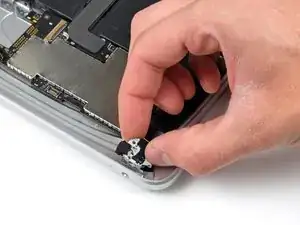

Выньте разъём для наушников из задней панели.

Убедитесь, что вы перенесли резиновый звуконаправляющий канал со старого микрофона на новый микрофон.

Перед установкой винтов убедитесь, что разъём для наушников правильно размещён в вырезе на верхнем крае задней панели.
