Замена платы (модуль) материнской платы HP TouchPad

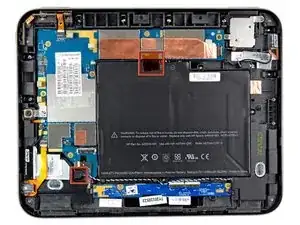

Если присутствуют, снимите две полоски ленты, выделенные красной рамкой.

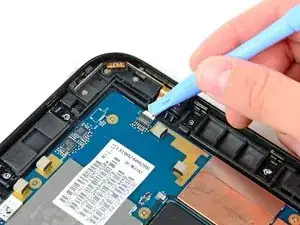

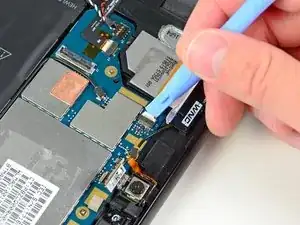

Используйте край пластикового монтажного инструмента, чтобы отогнуть удерживающую защёлку разъёма шлейфа кнопки регулировки громкости/питания.

Убедитесь, что вы поддеваете откидную защёлку, а не сам разъём.

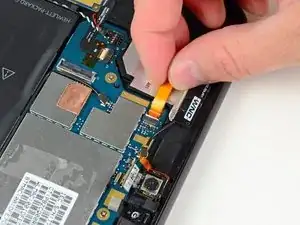

Вытащите шлейф из разъёма.

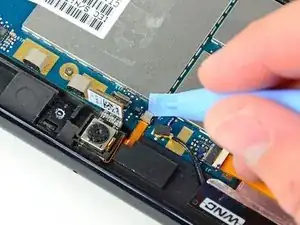

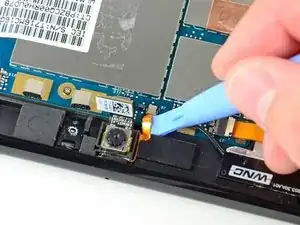

Используйте пластиковый монтажный инструмент, чтобы приподнять разъём камеры и вынуть его из гнезда на материнской плате.

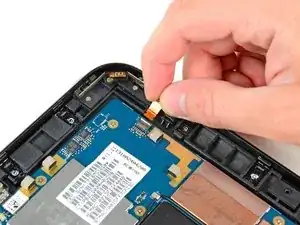

Отогните кабель камеры от материнской платы.

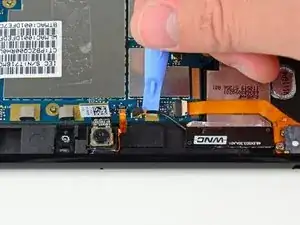

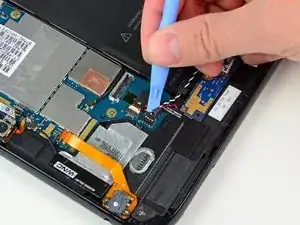

Осторожно отогните удерживающую защёлку разъёма кабеля микрофона.

Убедитесь, что вы поддеваете откидную защёлку.

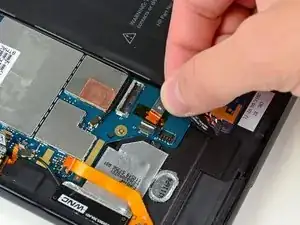

Выньте кабель микрофона из разъёма.

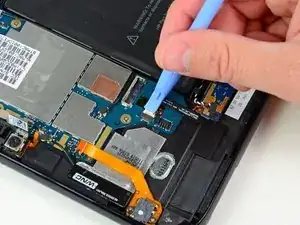

Используйте пластиковый монтажный инструмент, чтобы поддеть верхний антенный разъём и вынуть его из гнезда на материнской плате.

Отогните удерживающую защёлку разъёма шлейфа разъёма наушников.

Убедитесь, что вы поддеваете откидную защёлку.

Выньте шлейф разъёма наушников из гнезда.

Подденьте разъём кабеля динамика и выньте его из гнезда на материнской плате.

Подденьте снизу, под проводами.

Используйте пластиковый монтажный инструмент, чтобы отогнуть удерживающую защёлку разъёма шлейфа платы дигитайзера.

Убедитесь, что вы поддеваете откидную защёлку, а не сам разъём.

Выньте шлейф дигитайзера из гнезда.

Подденьте нижний антенный разъём и выньте его из гнезда на материнской плате.

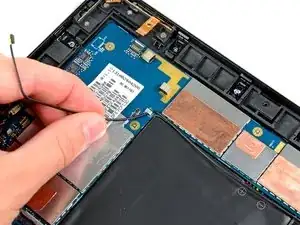

Протяните нижний антенный кабель вдоль верхнего края аккумулятора и аккуратно выведите его из-под фиксатора рядом с верхним правым углом аккумулятора.

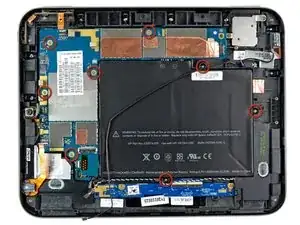

Снимите восемь винтов с крестовой головкой Phillips 3.2 мм, крепящих одновременно аккумулятор и материнскую плату к задней крышке.

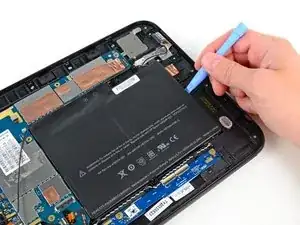

Используйте пластиковый монтажный инструмент, чтобы отжать аккумулятор от ленты, фиксирующей его к задней крышке.

Проще всего поддевать по краям аккумулятора, ближе к разъёму USB и плате дигитайзера.

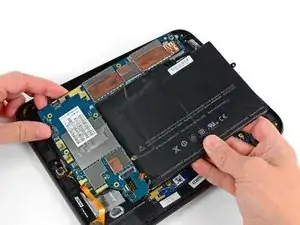

Поднимите узел материнской платы из задней крышки, следя за тем, чтобы кабели не застряли.

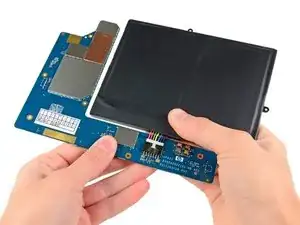

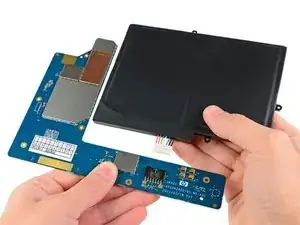

Аккуратно отведите аккумулятор в сторону от L-образной материнской платы, чтобы отсоединить его кабель.

Снимите аккумулятор с материнской платы.
