Замена разъёма для наушников HP TouchPad

В следующих шагах вы будете использовать металлическую лопатку, чтобы приподнять переднюю панель от заднего корпуса вашего TouchPad.

Передняя панель удерживается семью защёлками (обведены красным), которые слабо закреплены в заднем корпусе. При снятии сборки передней панели вы, вероятно, сломаете либо защёлки, либо их опоры, прикреплённые к заднему корпусу. Мы обновим это руководство, как только найдём запасные части или лучший способ снять панель.

При снятии сборки передней панели также будьте осторожны, чтобы не повредить датчик окружающего освещения (обведён жёлтым) или две антенны (обведены оранжевым).

Вставьте плоскую металлическую лопатку в зазор между резиновым внешним кольцом на сборке передней панели и чёрным пластиковым задним корпусом рядом с разъёмом USB.

Подденьте сборку передней панели вверх от заднего корпуса, аккуратно, чтобы не повредить ЖК-экран или стеклянную панель.

Выполняя следующие шаги, вставляйте металлическую лопатку и подденьте переднюю панель вверх, но не пытайтесь сдвигать лопатку вдоль создаваемого зазора. Всегда вытаскивайте лопатку, затем вставляйте её в другом месте и поднимайте вверх.

Как в предыдущем шаге, используйте лопатку, чтобы поддеть переднюю панель от заднего корпуса вдоль её длинного края с боку кнопки регулировки громкости TouchPad.

Продолжайте поддевать сборку передней панели вдоль стороны с кнопкой регулировки громкости, пока не появится зазор между ней и задним корпусом.

Подденьте сборку передней панели вдоль верхнего края TouchPad.

Будьте осторожны, чтобы не повредить датчик окружающего освещения или верхнюю антенну.

Подденьте переднюю панель вдоль кромки, ближайшей к кнопке «Домой».

Перед тем как приподнимать свободную сторону передней панели от заднего корпуса, возможно, потребуется освободить её из пластиковых фиксирующих защёлок, удерживающих её.

Используйте металлическую лопатку, чтобы оттянуть защёлки, застрявшие у кромки передней панели.

После освобождения защёлок приподнимите сборку передней панели и отведите её от заднего корпуса.

Не пытайтесь снять сборку передней панели с TouchPad пока что, она всё ещё подключена к плате.

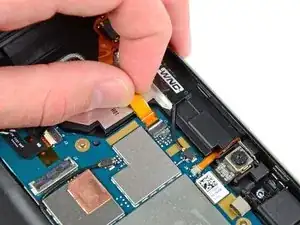

Используйте прикреплённую чёрную защипку, чтобы вытащить кабель данных дисплея прямо вверх из его разъёма на плате.

Тяните кабель вверх, а не параллельно плоскости платы. Иначе можно повредить разъём на плате.

Следите за тем, чтобы не тянуть за ленточный провод, приклеенный клеем к нижней части кабеля, который вы отсоединяете. Его отсоединять не требуется.

Используйте ноготь, чтобы осторожно приподнять фиксирующие клапаны на двух ZIF-разъёмах ленточного кабеля дигитайзера.

Убедитесь, что вы поддеваете шарнирные фиксирующие клапаны, а не сами разъёмы.

Вытяните ленточный кабель дигитайзера прямо из двух его разъёмов на плате.

Снимите сборку передней панели с заднего корпуса устройства.

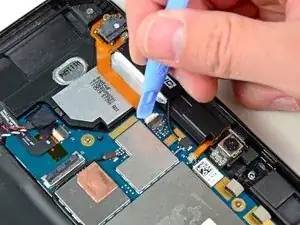

Используйте край пластиковой отвёртки, чтобы приподнять фиксирующий клапан ZIF-разъёма ленточного кабеля разъёма для наушников.

Убедитесь, что вы поддеваете шарнирный фиксирующий клапан, а не сам разъём.

Вытяните ленточный кабель разъёма для наушников из его разъёма.

Удалите два винта с крестообразной шляпкой длиной 4,4 мм, которые фиксируют разъём для наушников к заднему корпусу.

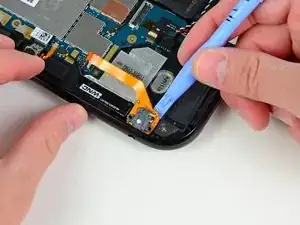

Используйте пластиковой монтажной лопаткой, чтобы оттянуть разъём для наушников от клея, прикрепляющего его к заднему корпусу.

Снимите разъём для наушников.
