Замена верхней антенны HP TouchPad

В следующих шагах вы будете использовать металлическую лопатку, чтобы приподнять переднюю панель от задней крышки вашего TouchPad.

Передняя панель удерживается семью защёлками (обведены красным), которые слабо закреплены на задней крышке. При снятии узла передней панели вы, скорее всего, сломаете либо защёлки, либо их крепления на задней крышке. Мы обновим это руководство, когда найдём запасные части или лучший способ снять панель.

При снятии узла передней панели также будьте осторожны, чтобы не повредить датчик освещённости (обведён жёлтым) или две антенны (обведены оранжевым).

Вставьте плоскую металлическую лопатку в зазор между резиновым внешним кольцом на узле передней панели и чёрной пластиковой задней крышкой рядом с разъёмом USB.

Подденьте узел передней панели вверх от задней крышки, стараясь не повредить ЖК-экран или стеклянную панель.

Выполняя следующие шаги, вставляйте металлическую лопатку и подденьте переднюю панель, но не пытайтесь скользить лопаткой вдоль образуемого зазора. Всегда извлекайте лопатку, затем вставляйте её в другое место и поднимайте вверх.

Как и в предыдущем шаге, используйте лопатку, чтобы приподнять переднюю панель от задней крышки вдоль её длинной кромки со стороны кнопки регулировки громкости.

Продолжайте поддевать узел передней панели вдоль стороны с кнопкой громкости, пока не появится зазор между ней и задней крышкой.

Подденьте узел передней панели вдоль верхнего края TouchPad.

Будьте осторожны, чтобы не повредить датчик освещённости или верхнюю антенну.

Подденьте переднюю панель вдоль кромки, ближайшей к кнопке «Домой».

Перед тем как приподнять свободную сторону передней панели от задней крышки, возможно, потребуется освободить её от пластиковых фиксирующих защёлок, удерживающих её.

Используйте металлическую лопатку, чтобы оттянуть застрявшие фиксирующие защёлки от кромки передней панели.

После освобождения фиксирующих защёлок поднимите узел передней панели от задней крышки.

Не пытайтесь пока полностью снять узел передней панели с TouchPad, так как он всё ещё подключён к плате.

Используйте прикреплённую чёрную ярлычок, чтобы потянуть кабель данных дисплея строго вверх и вытащить его из разъёма на плате.

Тяните кабель вверх, а не параллельно лицевой стороне платы. Иначе вы можете повредить разъём на плате.

Не тяните за ленточный провод, приклеенный к нижней части отсоединяемого кабеля. Его отсоединять не требуется.

Используйте ноготь, чтобы аккуратно отвести удерживающие язычки двух ZIF-разъёмов ленточного кабеля дигитайзера.

Убедитесь, что вы поднимаете именно шарнирные удерживающие язычки, а не сами разъёмы.

Вытяните ленточный кабель дигитайзера прямо из двух разъёмов на плате.

Снимите узел передней панели с задней крышки.

Используйте край пластикового инструмента для вскрытия, чтобы отогнуть удерживающую язычок на ZIF-разъёме ленточного кабеля разъёма наушников.

Убедитесь, что вы поднимаете шарнирный удерживающий язычок, а не сам разъём.

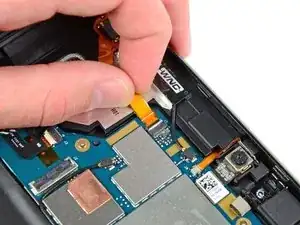

Вытяните ленточный кабель разъёма наушников из разъёма и отогните кабель от большой полосы экранной фольги, приклеенной к верхнему динамику.

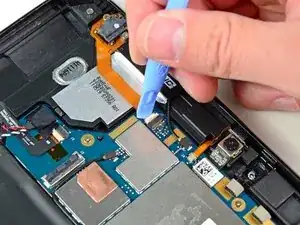

Используйте пластиковый инструмент для вскрытия, чтобы поддеть штекер верхней антенны и отжать его из разъёма на плате.

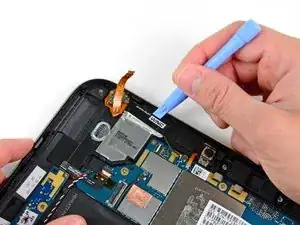

Используйте пластиковый инструмент для вскрытия, чтобы отлепить верхнюю антенну от клейкой основы, прикрепляющей её к верхнему динамику.

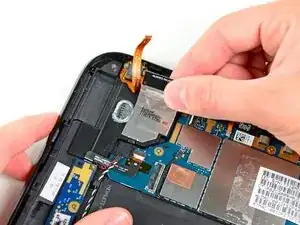

Аккуратно оторвите фольгированную ленту, приклеенную к верхней антенне, от верхнего динамика.

Удалите верхнюю антенну из TouchPad.
