Замена датчика освещённости iPad 3G

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако если стекло уже повреждено, оно, вероятно, будет продолжать трескаться в ходе работы, и возможно придётся использовать металлический рычаг для извлечения стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

iPad, показанный на фото, может незначительно отличаться от вашего устройства, но процедура та же.

Вставьте металлическую лопатку между правым краем сборки дисплея и задней панелью.

Поверните лопатку от себя, чтобы освободить защёлки вдоль верхнего края дисплея.

Вставьте вторую металлическую лопатку между верхним краем сборки дисплея и задней панелью, чтобы защёлки не вернулись на место.

Отодвиньте сборку дисплея от задней панели.

Продолжайте отщёлкивать сборку дисплея от задней панели вдоль нижнего и левого краёв iPad.

Будьте чрезвычайно осторожны при приближении к верхнему краю iPad. Кабель цифроанализатора расположен рядом с краем задней панели и может легко повредиться.

Поднимите сборку дисплея от задней панели за её нижний край.

Не поднимайте сборку дисплея чрезмерно, так как хрупкий антенный кабель с очень небольшим запасом всё ещё соединяет оба компонента.

Используйте плоский конец лопатки, чтобы приподнять антенный разъём, ближайший к нижней части iPad, и отсоединить его от гнезда на плате коммуникаций.

В следующих шагах вы отключите три кабеля, соединяющие сборку дисплея с платой логики. Кабелями подключены следующие компоненты:

Цифроанализатор

Датчик освещённости

Кабель передачи данных дисплея

Используйте край инструмента для вскрытия iPod, чтобы поддеть и откинуть фиксирующие защёлки, удерживающие шлейфы цифроанализатора в их гнёздах на плате логики.

Убедитесь, что вы откидываете фиксирующую защёлку, а не само гнездо.

Вытяните шлейфы цифроанализатора прямо из их гнёзд.

Используйте инструмент для вскрытия iPod, чтобы снять разъём датчика освещённости с его гнезда, аккуратно поддев его вверх.

Отключите кабель передачи данных дисплея от основной платы, откинув металлический фиксатор за чёрную пластиковую направляющую.

Отодвиньте разъём кабеля от его гнезда.

Тяните разъём параллельно плоскости платы логики.

Снимите сборку дисплея с задней панели.

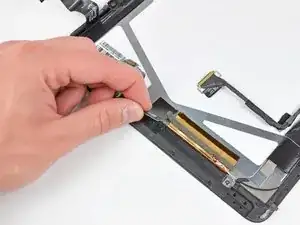

При необходимости снимите полоску поролоновой ленты с датчика освещённости.

Нет необходимости полностью снимать поролоновую ленту, приклеенную к антенне.

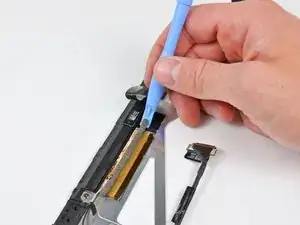

Используйте край инструмента для вскрытия iPod, чтобы осторожно отжать плату датчика освещённости от клея, которым она приклеена к рамке дисплея.

Когда освободите достаточный зазор, отделите датчик освещённости от ЖК-экрана.

При необходимости прикрепите пластиковое обзорное окошко к новому датчику освещённости перед установкой.
