Замена динамиков iPad Wi‑Fi

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло перед началом ремонта.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальным шагам руководства. Однако если стекло уже повреждено, оно, вероятно, будет продолжать трескаться в процессе работы, и может потребоваться металлический инструмент для поддевания, чтобы выдёрнуть стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑панель.

В этом руководстве вы будете отнимать сборку дисплея от алюминиевого корпуса iPad. Прочитайте инструкции заранее и строго следуйте им, чтобы не повредить сборку дисплея или хрупкие защёлки, удерживающие её на месте.

Сборку дисплея удерживают 14 металлических защёлок, показанных слева. По мере поддевания на следующих шагах старайтесь поддевать вокруг этих защёлок, а не прорезать их инструментом для открытия.

Если какие‑то защёлки всё же сломаются, вы можете приобрести замену здесь.

Вставьте металлическую лопатку между верхним краем сборки дисплея и задней панелью.

Поверните лопатку от себя, чтобы освободить защёлки вдоль верхнего края дисплея.

Вставьте вторую металлическую лопатку между верхним краем сборки дисплея и задней панелью, чтобы защёлки не защёлкнулись обратно.

Одной лопаткой продвигайтесь вдоль правого края iPad.

Передняя панель прикреплена к алюминиевой задней части металлическими защёлками сверху, снизу и слева. Правый край имеет пластиковые выступы, которые вставляются в вырезы задней панели.

Когда защёлки освободятся, поднимите левую сторону передней панели и сдвиньте её влево, чтобы освободить выступы из алюминиевой задней панели.

Поддевайте аккуратно и осторожно — если вы чувствуете сопротивление, остановитесь и подденьте в другом месте.

Поднимите сборку дисплея от задней панели за её нижний край.

Не пытайтесь полностью снять дисплей в этот момент, он всё ещё закреплён на задней панели.

На следующих шагах вы отключите три кабеля, соединяющие сборку дисплея с платой логики. Кабели предназначены для следующих компонентов:

Цифровой сенсор (диспетчер касаний)

Датчик уровня освещённости

Кабель передачи данных дисплея

Используйте край пластикового инструмента для открытия, чтобы откинуть удерживающие язычки, фиксирующие шлейфы дигитайзера в их разъёмах на плате логики.

Убедитесь, что вы откидываете удерживающий язычок, **не** сам разъём.

Потяните шлейфы дигитайзера прямо из их разъёмов.

Используйте пластиковый инструмент для открытия, чтобы аккуратно поддеть и отсоединить разъём датчика уровня освещённости от его гнезда.

Отключите кабель передачи данных дисплея от основной платы, откинув металлический фиксатор за чёрную пластиковую язычок для вытягивания.

Отведите разъём кабеля от его гнезда.

Тяните разъём параллельно лицевой поверхности платы логики.

Снимите сборку дисплея с задней панели.

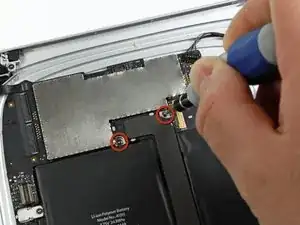

Удалите два винта T5 Torx длиной 4.56 мм, фиксирующие кабель док‑разъёма к основной плате.

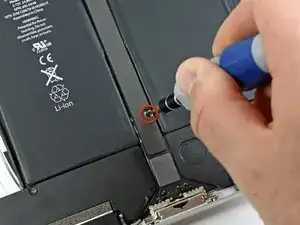

Удалите один винт T5 Torx длиной 2.84 мм, соединяющий кабель док‑разъёма с задней частью корпуса.

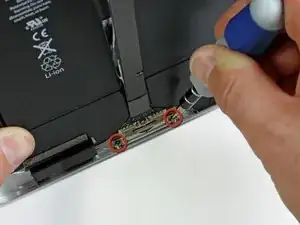

Удалите два винта T5 Torx длиной 2.84 мм, прикрепляющие кабель док‑разъёма к задней панели.

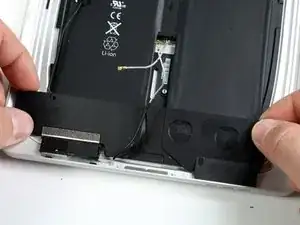

Аккуратно снимите пластиковую крышку над платой Wi‑Fi/Bluetooth и кабелем док‑разъёма с помощью пластикового инструмента для открытия.

Подденьте антенны Wi‑Fi и Bluetooth от их соответствующих разъёмов на плате Wi‑Fi/Bluetooth.

Снимите кабель док‑разъёма с задней панели.

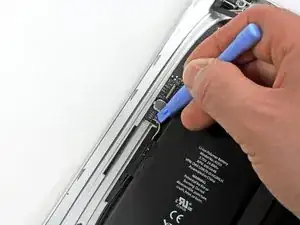

Краем пластикового инструмента для открытия отсоедините разъём динамиков от платы логики.

Подденьте снизу, под проводами.

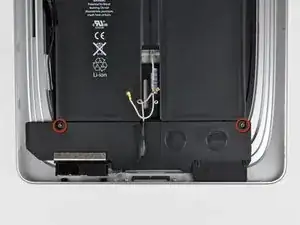

Удалите два винта T5 Torx длиной 2.84 мм, фиксирующие сборку динамиков к задней панели.

При необходимости удалите ленту, закрывающую кабели Wi‑Fi.

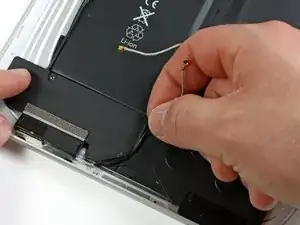

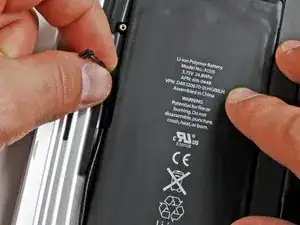

Протяните антенну Wi‑Fi через её канал в сборке динамиков.

Протяните разъем кабеля динамика через левую сторону задней панели сборки.

Поднимите узел динамика и отодвиньте его вперед, пока порты не освободят нижнюю сторону задней панели сборки.

Удалите узел динамика из задней панели сборки.
