Замена металлических защёлок дисплея iPad (Wi‑Fi)

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и защитите себя от травм во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты по всему лицу iPad, пока полностью не покроете поверхность.

Это удержит осколки стекла и придаст конструктивную прочность при поддевании и подъёме дисплея.

Старайтесь выполнять остальные шаги руководства как описано. Однако при уже разрушенном стекле оно, скорее всего, будет продолжать трескаться по ходу работ, и возможно придётся использовать металлический инструмент для поддёма, чтобы выскоблить стекло.

Наденьте защитные очки, чтобы обезопасить глаза, и аккуратно обращайтесь, чтобы не повредить ЖК‑матрицу.

В этом руководстве вы будете поддевать сборку дисплея iPad от алюминиевого корпуса. Прочтите инструкции заранее и строго следуйте им, чтобы не повредить сборку дисплея или хрупкие защёлки, удерживающие её.

Сборку дисплея удерживают 14 металлических защёлок, показанных слева. При поддевании в следующих шагах старайтесь поддевать вокруг этих защёлок, а не рассекать их вашим монтажным инструментом.

Если вы случайно сломали какие‑то защёлки, вы можете приобрести замену здесь.

Вставьте металлическую лопатку между верхним краем сборки дисплея и задней панелью.

Поверните лопатку от себя, чтобы освободить защёлки вдоль верхнего края дисплея.

Вставьте вторую металлическую лопатку между верхним краем сборки дисплея и задней панелью, чтобы защёлки не защёлкнулись обратно.

Одной лопаткой продвигайтесь вдоль правого края iPad.

Передняя панель крепится к алюминиевой задней части металлическими защёлками сверху, снизу и слева. Правый край имеет пластиковые защёлки, которые входят в выемки задней панели.

Когда защёлки освободятся, поднимите левую сторону передней панели и сдвиньте её влево, чтобы освободить защёлки от алюминиевой задней панели.

Поддевать аккуратно и бережно — если почувствуете сопротивление, остановитесь и подденьте в другом месте.

Поднимите сборку дисплея от задней панели за нижний край.

Не пытайтесь снимать дисплей полностью в этот момент, так как он всё ещё прикреплён к задней панели.

В следующих шагах вы отключите три кабеля, соединяющие сборку дисплея с платой логики. Кабели отвечают за следующие компоненты:

Цифровой сенсор (дислайзер)

Датчик окружающего света

Кабель передачи данных дисплея

Используйте край пластикового монтажного инструмента, чтобы отогнуть защёлки, удерживающие шлейфовые кабели цифро сенсора в их разъёмах на плате логики.

Убедитесь, что вы отгибаете удерживающую защёлку, **а не** сам разъём.

Потяните шлейфовые кабели цифро сенсора прямо из их разъёмов.

Используйте пластиковый монтажный инструмент, чтобы снять разъём датчика окружающего света с его гнезда, аккуратно поддев его вверх.

Отключите кабель передачи данных дисплея от основной платы, отогнув металлический фиксатор за чёрную пластиковую язычок для вытягивания.

Оттяните разъём кабеля от его гнезда.

Тяните разъём параллельно плоскости платы логики.

Снимите сборку дисплея с задней панели.

Во время процесса снятия сборки дисплея весьма вероятно, что металлические защёлки по периметру сборки дисплея сломаются.

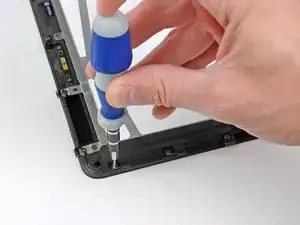

Чтобы заменить сломанную защёлку, сначала удалите винт Torx T5, фиксирующий сломанную основу защёлки к сборке дисплея.

Установите новую защёлку на установочные штифты, сформованные в рамке дисплея, и снова вверните винт Torx T5, чтобы закрепить обе детали вместе.

Повторите этот процесс для всех других сломанных защёлок по периметру вашей сборки дисплея.
