Замена платы связи iPad 3G

Если стекло дисплея треснуто, закрепите дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте налегающие полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит конструктивную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако если стекло сломано, оно, вероятно, продолжит трескаться в процессе работы, и вам может потребоваться использовать металлический монтажный инструмент, чтобы вынуть стекло.

Надевайте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

iPad на фотографиях может выглядеть немного иначе, чем ваш iPad, но процедура та же.

Вставьте металлическую лопатку между правым краем узла дисплея и корпусом задней панели.

Поверните лопатку от себя, чтобы освободить защёлки вдоль верхнего края дисплея.

Вставьте вторую металлическую лопатку между верхним краем узла дисплея и корпусом задней панели, чтобы защёлки не вернулись на место.

Отожмите узел дисплея от задней панели.

Продолжайте отжимать узел дисплея от задней панели по нижнему и левому краям iPad.

Проявляйте максимальную осторожность при подходе к верхнему краю iPad. Шлейф цифрораспознавателя расположен рядом с краем задней панели и может быть легко повреждён.

Поднимите узел дисплея от корпуса задней панели за его нижний край.

Не поднимайте узел дисплея слишком сильно от остальной части iPad, поскольку хрупкий антенный кабель с очень небольшим запасом всё ещё соединяет эти компоненты.

Используйте плоский конец лопатки, чтобы приподнять антенное соединение, расположенное ближе к нижней части iPad, и отвести его от разъёма на плате связи.

В следующих шагах вы отключите три кабеля, соединяющие узел дисплея с логической платой. Кабели подключены к следующим компонентам:

Цифрораспознаватель

Датчик освещённости

Шлейф передачи данных дисплея

Используйте кромку инструмента для вскрытия iPod, чтобы перевернуть фиксирующие защёлки, удерживающие шлейфы цифрораспознавателя в их гнёздах на логической плате.

Убедитесь, что вы переворачиваете фиксирующую защёлку, а не сам разъём.

Вытащите шлейфы цифрораспознавателя прямо из их гнёзд.

Используйте инструмент для вскрытия iPod, чтобы аккуратно поддеть вверх и вынуть разъём датчика освещённости из его гнезда.

Отключите шлейф передачи данных дисплея от основной платы, откинув металлический фиксатор за его чёрную пластиковую тяговую язычок.

Оттяните разъём шлейфа от его гнезда.

Тяните разъём параллельно поверхности логической платы.

Снимите узел дисплея с корпуса задней панели.

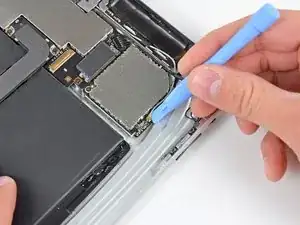

Используйте кромку инструмента для вскрытия iPod, чтобы осторожно приподнять оставшийся антенный разъём с платы связи.

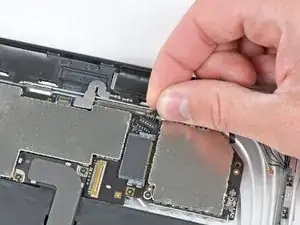

Протяните кабель управления вдоль верхнего края платы связи.

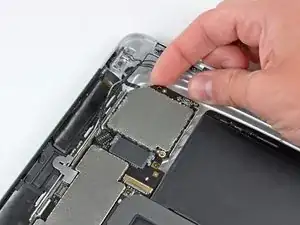

Потяните коммуникационный кабель вверх, чтобы вывести его разъём из гнезда на логической плате.

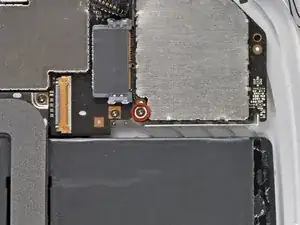

Удалите единственный винт T5 Torx, фиксирующий плату связи к заднему корпусу.

При необходимости приподнимите правый край платы связи вверх, чтобы освободить её от клеевой подложки, прикреплённой к заднему корпусу.

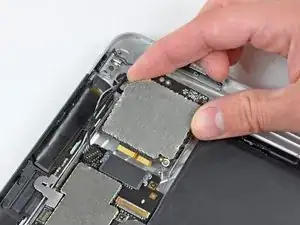

Оттяните плату связи от её разъёма на логической плате.
