Замена аккумулятора iPad 3G

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся передняя поверхность не будет покрыта.

Это удержит осколки стекла на месте и придаст конструктивную целостность при поддевании и поднятии дисплея.

По возможности следуйте остальной части руководства как описано. Однако после того как стекло повреждено, оно, вероятно, будет продолжать трескаться в ходе работы, и может потребоваться использование металлического поддевного инструмента для удаления стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Показанный на фотографиях iPad может немного отличаться от Вашего, но процедура та же.

Вставьте металлическую лопатку между правым краем сборки дисплея и задней крышкой.

Поверните лопатку от себя, чтобы освободить защёлки вдоль верхнего края дисплея.

Вставьте вторую металлическую лопатку между верхним краем сборки дисплея и задней крышкой, чтобы защёлки не защёлкнулись обратно.

Отожмите сборку дисплея от задней крышки.

Продолжайте отжимать сборку дисплея от задней крышки по нижнему и левому краям iPad.

Крайне осторожно приближайтесь к верхнему краю iPad. Шлейф дигитайзера расположен рядом с краем задней крышки и может быть легко повреждён.

Поднимите сборку дисплея от задней крышки за её нижний край.

Не поднимайте сборку дисплея чрезмерно от остальной части iPad, так как хрупкий кабель антенны с очень небольшим запасом всё ещё соединяет эти две детали.

Используйте плоский конец лопатки, чтобы отжать коннектор антенны, расположенный ближе к нижней части iPad, от его разъёма на плате связи.

В следующих шагах Вы отключите три кабеля, соединяющих сборку дисплея с логической платой. Кабели предназначены для следующих компонентов:

Дигитайзер

Датчик окружающего освещения

Кабель передачи данных дисплея

Используйте край инструмента для вскрытия iPod, чтобы отогнуть фиксирующие язычки, удерживающие шлейфы дигитайзера в разъёмах на логической плате.

Убедитесь, что Вы отогнёте фиксирующий язычок, а не сам разъём.

Вытяните шлейфы дигитайзера прямо из их разъёмов.

Используйте инструмент для вскрытия iPod, чтобы снять коннектор датчика окружающего освещения с его разъёма, аккуратно поддев его вверх.

Отключите кабель передачи данных дисплея от основной платы, отогнув металлический фиксатор за чёрную пластиковую язычок.

Оттяните разъём кабеля от его гнезда.

Тяните разъём параллельно плоскости логической платы.

Снимите сборку дисплея с задней крышки.

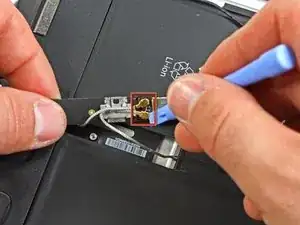

Используйте край инструмента для вскрытия iPod, чтобы аккуратно отжать оставшийся коннектор антенны от платы связи.

Проложите кабель кнопки управления вдоль верхнего края платы связи.

Потяните кабель связи вверх, чтобы поднять его разъём и вынуть его из гнезда на логической плате.

Удалите единственный винт Torx T5, который фиксирует плату связи к задней крышке.

При необходимости приподнимите правый край платы связи, чтобы отделить её от клеевой подкладки, прикреплённой к задней крышке.

Оттяните плату связи от её разъёма на логической плате.

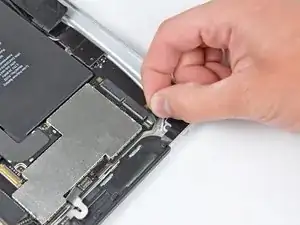

Осторожно отогните резиновый экран ЭМИ, покрывающий гнездо GPS-антенны.

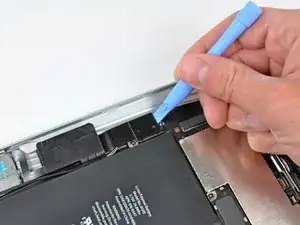

Используйте край инструмента для вскрытия iPod, чтобы отогнуть фиксирующий язычок шлейфа GPS, прикреплённый к гнезду шлейфа GPS на логической плате.

Убедитесь, что Вы поддевaете фиксирующий язычок, а не сам разъём.

Вытяните шлейф GPS-антенны из его разъёма.

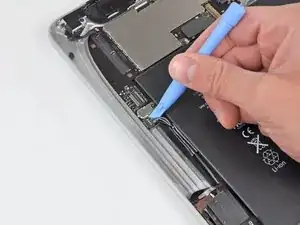

Используйте кромку инструмента для вскрытия iPod, чтобы поддеть фиксирующую защёлку на разъёме для наушников/микрофона.

Убедитесь, что вы поддеваете фиксирующую защёлку, а не сам разъём.

Вытяните шлейф разъёма для наушников/микрофона из его гнезда.

Тяните шлейф в сторону левой стороны iPad.

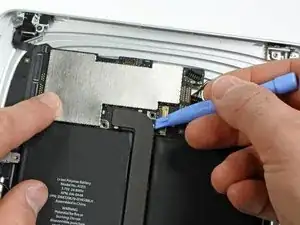

Используйте инструмент для вскрытия iPod, чтобы поддеть разъём платы SIM и поднять его из гнезда на плате логики.

Этот разъём может быть закрыт чёрной лентой. Снимите ленту пинцетом перед поддеванием.

Сложите кабель SIM в направлении нижней части iPad, чтобы получить доступ к разъёму динамика.

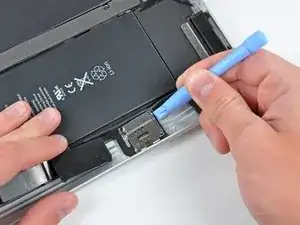

Используйте кромку инструмента для вскрытия iPod, чтобы поддеть разъём динамика и вынуть его из гнезда на плате логики.

Поддевайте снизу, под проводами.

Удалите следующие винты, которые фиксируют плату логики к задней панели.

Два винта T5 Torx длиной 4,56 мм.

Два винта T5 Torx длиной 3,76 мм.

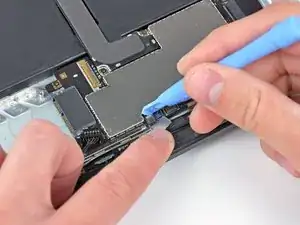

Используйте кромку инструмента для вскрытия iPod, чтобы аккуратно поддеть разъём кабеля дока и поднять его с платы логики.

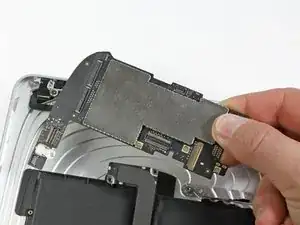

Поднимите плату логики из задней панели.

Используйте кромку инструмента для вскрытия iPod, чтобы освободить плату SIM от клея, фиксирующего её к задней крышке.

Удалите плату SIM из iPad.

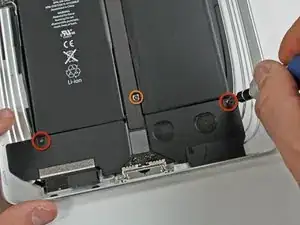

Снимите два винта T5 Torx длиной 2,84 мм, которые фиксируют сборку динамика к задней панели.

Снимите один винт T5 Torx, фиксирующий середину кабеля дока к задней панели.

Снимите два винта T5 Torx длиной 2,84 мм, фиксирующие кабель разъёма дока к задней крышке.

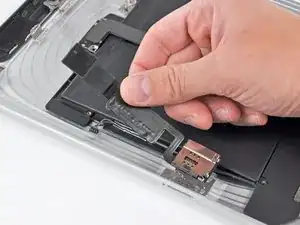

С помощью инструмента для вскрытия iPod аккуратно снимите пластиковую крышку, защищающую плату Wi‑Fi/Bluetooth и кабель разъёма дока.

Аккуратно подденьте антенны Wi‑Fi и Bluetooth и отсоедините их от соответствующих разъёмов на плате Wi‑Fi/Bluetooth.

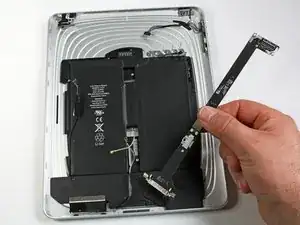

Выньте кабель разъёма дока из задней панели.

Выведите кабель динамика из левой стороны корпуса батареи.

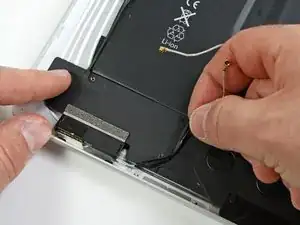

Пропустите антенну Wi‑Fi через её канал в сборке динамика.

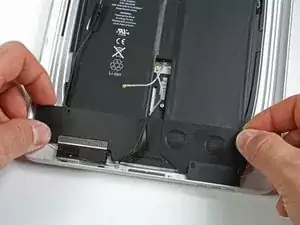

Поднимите сборку динамика и сдвиньте её вперёд, пока порты не освободятся с нижней стороны нижнего корпуса.

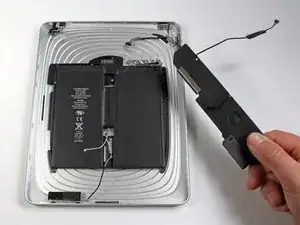

Снимите сборку динамика с задней панели.

Батарея приклеена к задней панели чрезмерным количеством клея. Действуйте терпеливо и осторожно.

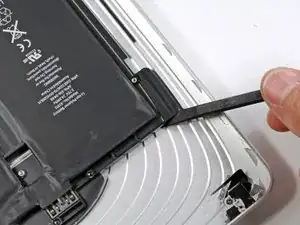

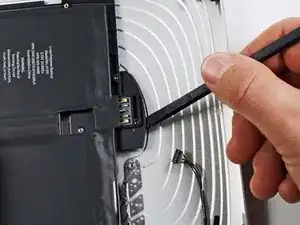

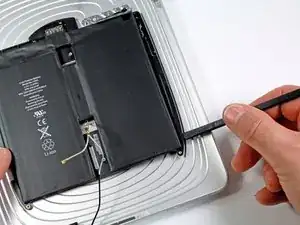

Используйте плоский конец лопатки, чтобы аккуратно поддеть батарею от нижнего корпуса.

Продолжайте увеличивать зазор, покачивая лопатку и проводя ею вдоль правой стороны батареи.

Продолжайте поддевать, пока правая сторона батареи не освободится от задней панели.

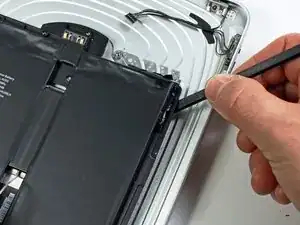

Вставьте плоский конец лопатки под верхний край батареи и продолжайте отделять клей.

Продолжайте, пока верх батареи не освободится от задней панели.

Когда появится достаточно зазора, используйте руки, чтобы оторвать батарею от оставшегося клея, фиксирующего её к задней панели.

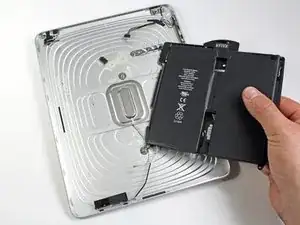

Снимите батарею с задней панели.
