Замена разъёма для наушников Microsoft Surface Pro 4
Следуйте этому руководству, чтобы заменить разъём для наушников на Microsoft Surface Pro 4.
Существует значительная вероятность того, что во время этой процедуры вы можете повредить неармированную и хрупкую панель дисплея. Убедитесь, что вы применяете достаточное количество тепла и крайне осторожно разрезаете клей. Надевайте защитные очки на случай, если стекло рассыплется.
Нанесение новой термопасты при сборке может улучшить производительность Surface. Если вы собираетесь это сделать, убедитесь, что у вас есть новая термопаста и либо изопропиловый спирт высокой концентрации, либо специализированный очиститель для термопасты.
Шаг 1


Если стекло экрана треснуло, закрепите дальнейшее разрушение и предотвратите травмы при ремонте, заклеив стекло.
Наложите полоски прозрачной упаковочной ленты с нахлёстом на экран Surface, пока весь перед не будет покрыт.
Это удержит осколки стекла и придаст конструктивную жёсткость при поддевании и подъёме экрана.
Старайтесь далее следовать инструкции в описанном виде. Однако после того как стекло повреждено, оно, вероятно, продолжит трескаться в процессе работы, и вам может понадобиться металлический инструмент для поддевания, чтобы вынуть стекло.
Надевайте защитные очки для защиты глаз и аккуратно работайте, чтобы не повредить ЖК-дисплей.
Шаг 2

Нагрейте iOpener и приложите его к правому краю экрана Surface в течение двух минут.
Возможно, вам придётся повторно разогреть и приложить iOpener несколько раз, чтобы планшет нагрелся достаточно. Следуйте инструкциям iOpener, чтобы не перегреть устройство.
Вы также можете использовать фен, тепловую пушку или тёплую плиту для нагрева Surface.
Будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к повреждению от тепла.
Не используйте тёплую плиту, если экран был заклеен лентой.
Шаг 3

Обратите внимание на схему расположения клея экрана перед продолжением:
В этих областях находится только клей, их безопасно резать.
Плата дисплея и гибкие кабели располагаются здесь близко к краю. Режьте осторожно и не вставляйте медиатор глубже 1/8 дюйма (3 мм).
Хрупкие антенные кабели проходят под этой частью экрана. Тщательно следуйте процедуре в шаге 13, чтобы не повредить их. Здесь клей также самый толстый.
Шаг 4

Вставьте медиатор для открытия в вырез верхнего правого динамика на экране и проведите медиатор между стеклом и решёткой динамика.
Не вставляйте медиатор глубже 0.45 дюйма (12 мм). Слишком глубокая вставка может повредить ЖК-дисплей.
Шаг 5

Поверните медиатор в направлении низа Surface, чтобы провести его под нижний край выреза динамика.
Шаг 6

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.
На протяжении оставшейся процедуры, если вы встретите значительное сопротивление при проведении медиатора, остановитесь и повторно нагрейте участок, над которым работаете. Слишком большое давление медиатора может расколоть стекло.
Оставьте этот медиатор в правом крае, чтобы клей не склеился снова.
Шаг 7

Снова нагрейте iOpener и приложите его к нижнему краю экрана Surface в течение двух минут.
Вы также можете использовать фен, тепловую пушку или тёплую плиту для нагрева Surface.
Будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к повреждению от тепла.
Не используйте тёплую плиту, если экран был заклеен лентой.
Шаг 8


Вставьте новый медиатор в нижний правый угол и проведите им вокруг угла в направлении нижнего края.
Не вставляйте медиатор глубже 0.25 дюйма (6 мм) вокруг нижнего правого угла. Слишком глубокая вставка может повредить ЖК-дисплей.
Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.
Не вставляйте медиатор глубже 0.45 дюйма (12 мм) вдоль нижнего края.
Оставьте этот медиатор в нижнем крае, чтобы клей не склеился снова.
Шаг 9

Снова нагрейте iOpener и приложите его к левому краю экрана Surface в течение двух минут.
Возможно, вам придётся повторно разогреть и приложить iOpener несколько раз, чтобы планшет нагрелся достаточно. Следуйте инструкциям iOpener, чтобы не перегреть устройство.
Вы также можете использовать фен, тепловую пушку или тёплую плиту для нагрева Surface.
Будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к повреждению от тепла.
Не используйте тёплую плиту, если экран был заклеен лентой.
Шаг 10


Вставьте новый медиатор в нижний левый угол и проведите им вокруг угла в направлении левого края.
Будьте осторожны при резке под нижними 2.5 дюймами (65 мм) левого края. Не вставляйте медиатор более чем на 1/8 дюйма (3 мм) здесь. Кабели дисплея расположены рядом с этой частью рамки и легко повреждаются.
Пройдя область кабелей дисплея, вы снова можете вставлять медиатор до 0.45 дюйма (12 мм).
Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.
Оставьте этот медиатор в левом крае, чтобы клей не склеился снова.
Шаг 11

Разогрейте ваш iOpener и приложите его к верхнему краю экрана Surface на две минуты.
Клей особенно плотный вдоль этого края, и вам может потребоваться несколько раз разогреть и повторно приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.
Вы также можете использовать фен, тепловую пушку или нагревательную пластину для нагрева Surface.
Осторожно: не перегревайте Surface — экран и встроенный аккумулятор чувствительны к повреждению от тепла.
Не используйте нагревательную пластину, если экран был заклеен лентой.
Шаг 12


Обведите левый угол монтажной лопаткой и продвиньте её вдоль верхнего края Surface. Остановитесь, когда лопатка окажется в 2,75 дюйма (70 мм) от левого края.
Следующие 6 дюймов (15 см) верхнего края корпуса перекрыты левыми и правыми антеннами, которые находятся между корпусом и рамкой экрана. Тщательно следуйте следующим шагам, чтобы не повредить антенны.
Шаг 13


Под верхним краем экрана находятся хрупкие кабели антенн. Тщательно следуйте процедуре, чтобы не повредить их.
Вставьте остриё лопатки под экран в том месте, где вы только что остановились при резании. Не вставляйте лопатку глубже края рамки.
Аккуратно прокатывайте лопатку вправо, вдавливая длинный край лопатки в клей под рамкой экрана и разрезая клей по ходу движения. Не скользите лопаткой по краю Surface.
Повторяйте этот приём — вставлять остриё лопатки в место, где вы только что резали, и прокатывать вправо вдоль всего верхнего края Surface — пока лопатка не окажется в 2,5 дюймах (64 мм) от правого края Surface.
Шаг 14


После того как вы разрежете клей над антеннами (8,5 дюйма, или 22 см, от левого края), протяните лопатку дальше вдоль верхнего края Surface и обведите верхний правый угол, чтобы разрезать оставшийся клей.
Шаг 15


Очень медленно приподнимите модуль экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.
Не снимайте экран полностью. Он всё ещё подключён к плате двумя кабелями.
Используйте монтажную лопатку, чтобы разрезать оставшийся клей.
Шаг 16


Поднимите верхнюю часть модуля экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на плате.
Осторожно положите экран на корпус так, чтобы разъёмы были направлены вверх. Следите, чтобы не перегнуть шлейфы дисплея.
Шаг 17


Используйте этот метод для снятия EMI-экранов, необходимых в ходе ремонта:
Одним кончиком пары изогнутых пинцетов подденьте EMI-экран в зазорах между «зубцами».
Повторяйте этот приём в разных точках по периметру экрана, пока он не освободится.
Старайтесь не деформировать экраны слишком сильно — вам придётся установить их обратно при сборке.
Для повторной установки исправьте деформации насколько возможно, убедитесь, что «зубцы» совмещены с кромкой на плате, и прижмите по всему периметру EMI-экрана.
Убедитесь, что все «зубцы» плотно прилегают к металлической кромке и не загнуты под EMI-экран.
Убедитесь, что «зубцы» также контактируют с золотыми проводящими полосами на верхней части шлейфов.
Шаг 18


Снимите двумя пинцетами два EMI-экрана, покрывающих разъёмы кабелей дисплея.
Шаг 19


Подденьте плоским концом лопатки и отключите каждый кабель дисплея от материнской платы.
Шаг 20

Снимите экран с Surface.
При сборке остановитесь здесь и следуйте этому руководству, чтобы заменить клей для экрана.
Шаг 21

Используйте отвертку T5 Torx, чтобы выкрутить четыре винта 4,5 мм, удерживающие кронштейн крепления антенн.
Шаг 22


Аккуратно снимите кронштейн крепления антенн.
Осторожно: не зацепите кабели. Не выталкивайте кронштейн силой, если он застрял.
Шаг 23

Вставьте кончик острых пинцетов в зазор в углу EMI-экрана, покрывающего радиатор.
С помощью пинцетов подденьте EMI-экран от материнской платы настолько, насколько сможете, не сгибая его. Пока не снимайте его полностью.
Будьте осторожны, чтобы не проколоть аккумулятор пинцетом при работе с этим экраном.
Шаг 24


Повторите предыдущий шаг в разных местах по периметру экранирующей пластины EMI, покрывающей радиатор.
Снимите защитную пластину ЦП.
Шаг 25

Используйте отвертку Torx T3, чтобы выкрутить два винта, удерживающих радиатор:
Один винт 2,4 мм вдоль верхней части прямоугольной пластины, закрывающей аккумулятор.
Убедитесь, что не потеряли эту скобу, так как она может отделиться от радиатора.
Один винт 2,2 мм вдоль нижней части прямоугольной пластины, закрывающей аккумулятор
Шаг 26

Радиатор сильно приклеен к вентилятору.
Используйте крестовую отвертку, чтобы выкрутить три винта 2,4 мм, фиксирующих вентилятор.
Используйте отвертку Torx T5, чтобы выкрутить последний винт 4,4 мм, фиксирующий крышку вентилятора.
Шаг 27

Используйте отвертку Torx T5, чтобы ослабить винты радиатора, окружающие процессор, по следующей схеме, поворачивая каждый винт по одному обороту за раз, пока они не освободятся.
Винт 1
Винт 2
Винт 3
Винт 4
При сборке используйте тот же метод для установки этих винтов, подтягивая их по одному обороту за раз, пока каждый винт не станет плотным.
Шаг 28

Используйте плоский конец лопатки, чтобы осторожно поддеть радиатор строго вверх и снять его с процессора.
Будьте осторожны, не помните и не загните тепловые трубки радиатора при снятии.
Шаг 29


Вставьте заостренный конец лопатки в отверстие для винта в кожухе вентилятора и поднимите вверх, чтобы отделить его от вентилятора.
Кожух вентилятора закреплён легким клеем.
Будьте осторожны, не помните и не загните тепловые трубки радиатора при снятии.
Шаг 30

Аккуратно снимите радиатор.
При сборке убедитесь, что правильно очистили радиатор и процессор и нанесли новую термопасту.
Шаг 31


Осторожно вставьте плоский конец лопатки между проводами динамика и платой, пока он не упрётся в разъём.
Осторожно поднимите разъём провода динамика строго вверх, чтобы отсоединить его от материнской платы.
Будьте аккуратны — провода динамика хрупкие.
При сборке поместите новый жгут проводов динамика поверх разъёма на материнской плате и осторожно прижмите его вертикально вниз пальцем для повторного подключения.
Шаг 32


Используйте плоский конец лопатки, чтобы откинуть вверх белую пластиковую защёлку ZIF-разъёма в верхнем левом углу материнской платы.
Обязательно подденьте именно шарнирную защёлку, а не сам разъём.
Используйте заострённый конец лопатки, чтобы вытащить кабель.
Шаг 33

Используйте отвертку Torx T5, чтобы выкрутить винт 3,3 мм, фиксирующий левый динамик.
Шаг 34


Возьмите левый динамик за узкую часть корпуса и сдвиньте его назад, вынимая из шасси.
Снимите левый динамик.
Шаг 35


Кнопки регулировки громкости и питания теперь болтаются и могут выпасть. Следите, чтобы не потерять их.
При сборке обратите внимание, что кнопка громкости имеет форму, препятствующую её установке в обратном положении. Если она выпала и не встаёт в шасси, переверните её и попробуйте снова.
Шаг 36


Используйте заострённый конец лопатки, чтобы открыть ZIF-разъём, фиксирующий вентилятор на материнской плате.
Правильный разъём находится рядом с нижним правым углом вентилятора, ближе всего к верхней части устройства.
Отключите кабель вентилятора.
Шаг 37

Используйте отвертку Torx T3, чтобы выкрутить следующие винты из вентилятора:
Один винт 2,5 мм с крупной резьбой
Два винта 2,4 мм
Шаг 38


Используйте лопатку, чтобы приподнять одну сторону вентилятора.
Поднимите вентилятор и удалите его.
Шаг 39

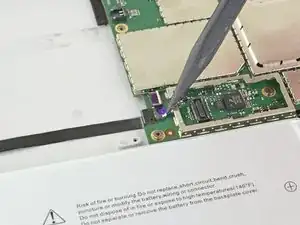

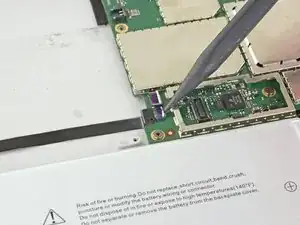

Используйте заострённый конец лопатки, чтобы разблокировать ZIF-разъём разъёма наушников.

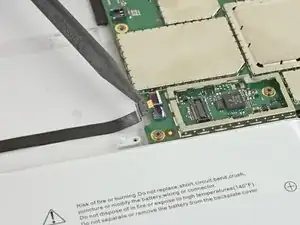

Отключите кабель разъёма наушников от его ZIF-разъёма.
Шаг 40

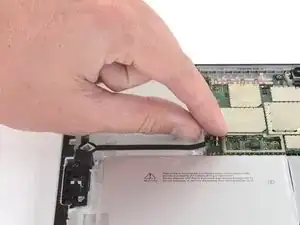

Осторожно отслойте ленточный кабель разъёма наушников от корпуса до угла кабеля.
Шаг 41

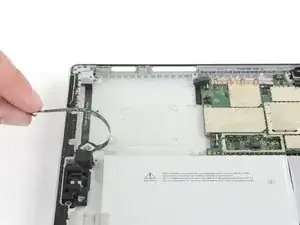

Осторожно отслойте оставшуюся часть ленточного кабеля разъёма наушников от корпуса.
Шаг 42

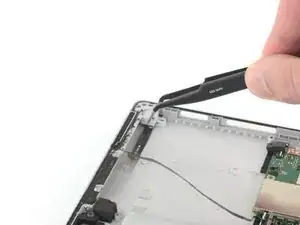

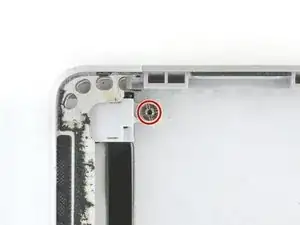

Используйте отвертку со стойкой для снятия винта 4,3 мм, закрепляющего разъём для наушников в корпусе.
Шаг 43

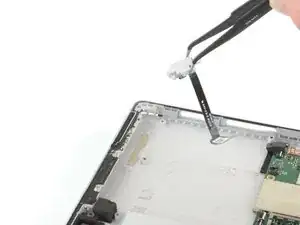

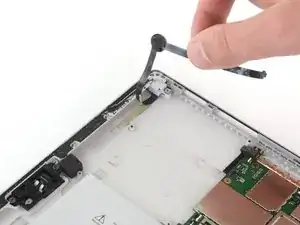

Снимите разъём для наушников.
Заключение
Для сборки устройства выполните перечисленные выше шаги в обратном порядке.
Утилизируйте электронные отходы на предприятии с сертификатом R2 или e‑Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
