Замена фронтальной камеры Microsoft Surface Pro 4

Если стекло экрана треснуло, предотвратите дальнейшее рассыпание осколков и защитите себя во время ремонта, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты с перекрытием на экран Surface, пока вся передняя часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную жёсткость при поддевании и подъёме экрана.

Старайтесь следовать остальной части руководства как описано. Однако после того как стекло повреждено, оно, вероятно, будет продолжать трескаться по мере работы, и возможно потребуется использовать металлический монтажный инструмент, чтобы вычерпать стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-дисплей.

Разогрейте iOpener и приложите его к правому краю экрана Surface в течение двух минут.

Возможно, вам придётся повторно разогревать и прикладывать iOpener несколько раз, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вы также можете использовать фен, тепловую пушку или горячую плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к температуре.

Не используйте горячую плиту, если экран был заклеен лентой.

Обратите внимание на расположение клеевого слоя экрана перед продолжением:

Эти участки содержат только клей и безопасны для рассечения.

Плата дисплея и гибкие кабели располагаются здесь близко к краю. Режьте осторожно и не вставляйте медиатор глубже, чем 1/8 дюйма (3 мм).

Под этой частью экрана находятся хрупкие антенные кабели. Тщательно следуйте процедуре в шаге 13, чтобы не повредить их. Здесь также находится самый толстый слой клея.

Вставьте монтажный медиатор в вырез для правого верхнего динамика на экране и проведите медиатор между стеклом и решёткой динамика.

Не вставляйте медиатор глубже, чем 0,45 дюйма (12 мм). Слишком глубокое проникновение может повредить ЖК-дисплей.

Поверните медиатор в направлении нижней части Surface, чтобы сдвинуть его под нижний край выреза для динамика.

Проведите медиатор вниз по правому краю Surface, чтобы рассечь клей под экраном.

В ходе оставшейся процедуры, если вы встретите значительное сопротивление при проведении медиатора, остановитесь и повторно разогрейте участок, над которым работаете. Сильное давление медиатором может расколоть стекло.

Оставьте этот медиатор в правом крае, чтобы предотвратить повторное склеивание.

Повторно разогрейте iOpener и приложите его к нижнему краю экрана Surface в течение двух минут.

Вы также можете использовать фен, тепловую пушку или горячую плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к температуре.

Не используйте горячую плиту, если экран был заклеен лентой.

Вставьте новый монтажный медиатор в правый нижний угол и проведите его вокруг угла в сторону нижнего края.

Не вставляйте медиатор глубже, чем 0,25 дюйма (6 мм) вокруг правого нижнего угла. Слишком глубокое проникновение может повредить ЖК-дисплей.

Проведите медиатор вдоль нижнего края Surface, чтобы рассечь клей экрана.

Не вставляйте медиатор глубже, чем 0,45 дюйма (12 мм) вдоль нижнего края.

Оставьте этот медиатор в нижнем крае, чтобы предотвратить повторное склеивание.

Повторно разогрейте iOpener и приложите его к левому краю экрана Surface в течение двух минут.

Возможно, вам придётся повторно разогревать и прикладывать iOpener несколько раз, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вы также можете использовать фен, тепловую пушку или горячую плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к температуре.

Не используйте горячую плиту, если экран был заклеен лентой.

Вставьте новый монтажный медиатор в левый нижний угол и проведите его вокруг угла в сторону левого края.

Будьте осторожны при рассечении под нижними 2,5 дюймами (65 мм) левого края. Не вставляйте медиатор глубже, чем 1/8 дюйма (3 мм) в этой области. Здесь рядом с рамкой расположены кабели дисплея, и их легко повредить.

После прохождения области с кабелями дисплея вы снова можете вставлять медиатор на глубину 0,45 дюйма (12 мм).

Проведите медиатор вдоль левого края Surface, чтобы рассечь клей экрана.

Оставьте этот медиатор в левом крае, чтобы предотвратить повторное склеивание.

Разогрейте ваш iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей наиболее толстый вдоль этого края, и может потребоваться несколько раз разогреть и заново приложить iOpener, чтобы планшет прогрелся достаточно. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Также можно использовать фен, теплофен или подогреватель для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к повреждению от тепла.

Не используйте подогреватель, если экран был заклеен лентой.

Обведите левый угол открывающей лопаткой и проведите ею вдоль верхнего края Surface. Остановитесь, когда лопатка будет на расстоянии 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса покрыты левыми и правыми антеннами, которые расположены между корпусом и окантовкой экрана. Тщательно следуйте следующим шагам, чтобы не повредить антенны.

Хрупкие кабели антенн проходят под верхним краем экрана. Тщательно следуйте процедуре, чтобы не повредить их.

Вставьте остриё лопатки под экран там, где вы только что прекратили резать. Не вводите лопатку глубже края окантовки.

Осторожно раскатывайте лопатку вправо, прижимая длинную кромку лопатки к клею под окантовкой экрана, разрезая клей по ходу. Не передвигайте лопатку вдоль края Surface.

Повторяйте это движение — вставляя остриё лопатки там, где вы только что резали, и раскатывая вправо вдоль всего верхнего края Surface — пока лопатка не окажется в 2,5 дюйма (64 мм) от правого края Surface.

После того как вы перережете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите лопаткой оставшийся путь вдоль верхнего края Surface и обведите верхний правый угол, чтобы разрезать любой оставшийся клей.

Очень медленно приподнимите сборку экрана от корпуса Surface. Если вы почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Пока не снимайте экран. Он всё ещё подключён к материнской плате двумя кабелями.

Используйте открывающую лопатку, чтобы разрезать оставшийся клей.

Поднимите верхнюю часть сборки экрана от корпуса, одновременно подвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Аккуратно положите экран на корпус лицевой стороной вверх с разъёмами, обращёнными вверх. Следите, чтобы не заломить кабели дисплея.

Используйте этот метод для снятия любых экранов электромагнитного экранирования (EMI), необходимых при ремонте:

Используйте один наконечник изогнутых пинцетов, чтобы поддеть экран EMI в зазорах между "зубцами".

Повторяйте эту процедуру в разных точках по периметру экрана, пока он полностью не освободится.

Старайтесь не деформировать экраны слишком сильно — вам придётся снова установить их при сборке.

Для установки исправьте деформации по мере возможности, убедитесь, что "зубцы" выровнены с кромкой на материнской плате, и прижмите по всему периметру экрана EMI.

Убедитесь, что все "зубцы" плотно прилегают к металлической кромке и не загнуты под экран EMI.

Убедитесь, что "зубцы" также соприкасаются с золотыми проводящими полосами на верхней части ленточных кабелей.

С помощью пинцета снимите два экрана EMI, покрывающих разъёмы кабелей дисплея.

Подденьте плоским концом лопатки и отключите каждый кабель дисплея от материнской платы.

Снимите экран с Surface.

При сборке паузитесь здесь и следуйте этому руководству для замены клея экрана.

Используйте отвертку Torx T5, чтобы удалить четыре винта 4,5 мм, фиксирующие кронштейн опоры антенны.

Осторожно снимите кронштейн опоры антенны.

Следите, чтобы не зацепить кабели. Не выдавливайте кронштейн, если он застрял.

Вставьте один наконечник острого пинцета в зазор в углу экрана EMI, закрывающего радиатор.

С помощью пинцета подденьте экран EMI от материнской платы настолько, насколько сможете, не сгибая его. Пока не снимайте его.

Будьте осторожны, чтобы не проколоть батарею пинцетом при работе с этим экраном.

Повторите предыдущий шаг в разных точках по периметру ЭМИ-экрана, закрывающего радиатор.

Снимите кожух процессора.

Используйте отвертку Torx T3, чтобы выкрутить два винта, удерживающих радиатор:

Один винт 2.4 мм вдоль верхней части прямоугольной пластины, закрывающей аккумулятор.

Следите за тем, чтобы не потерять этот кронштейн, он может отделиться от радиатора.

Один винт 2.2 мм вдоль нижней части прямоугольной пластины, закрывающей аккумулятор.

Радиатор прочно приклеен к вентилятору.

Используйте крестовую отвертку, чтобы выкрутить три винта 2.4 мм, фиксирующие вентилятор.

Используйте отвертку Torx T5, чтобы выкрутить последний винт 4.4 мм, фиксирующий крышку вентилятора.

Используйте отвертку Torx T5, чтобы выкрутить винты радиатора вокруг процессора в следующем порядке, по одному обороту за раз, пока они полностью не ослабнут.

Винт 1

Винт 2

Винт 3

Винт 4

При сборке повторите тот же метод установки этих винтов, затягивая по одному обороту за раз до плотной посадки каждого винта.

Используйте плоский конец лопатки, чтобы аккуратно поддеть радиатор прямо вверх и снять его с процессора.

Будьте осторожны, чтобы не помять и не согнуть трубки радиатора при снятии.

Вставьте заостренный конец лопатки в отверстие винта в кожухе вентилятора и подденьте вверх, чтобы отделить его от вентилятора.

Кожух вентилятора держится на слабом клеевом слое.

Будьте осторожны, чтобы не помять и не согнуть трубки радиатора при снятии.

Аккуратно снимите радиатор.

При сборке убедитесь, что вы правильно очистили радиатор и процессор и нанесли новый термопастный состав.

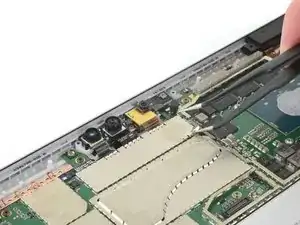

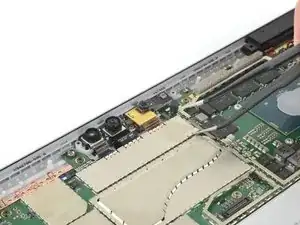

Вставьте один наконечник острых пинцетов в зазор в углу ЭМИ-экрана, закрывающего разъемы камеры.

С помощью пинцета отогните ЭМИ-экран от материнской платы настолько, насколько возможно, не изгибая его.

Старайтесь не деформировать экран слишком сильно — его нужно будет установить обратно при сборке.

Снимите ЭМИ-экран.

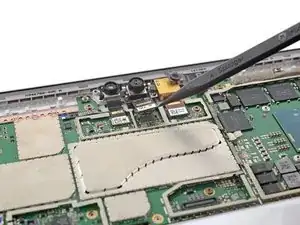

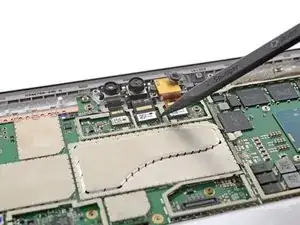

Используйте заостренный конец лопатки, чтобы отсоединить переднюю камеру от материнской платы.

Переверните устройство так, чтобы задняя часть была сверху.

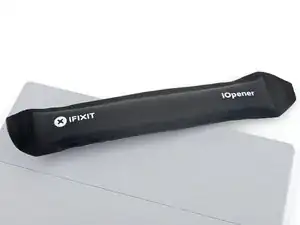

Накройте камеры нагретым iOpener на одну минуту.

Снимите iOpener.

Переверните устройство обратно.

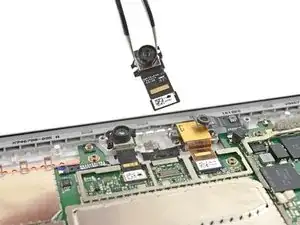

Снимите переднюю камеру пинцетом или пальцами.

При сборке вы можете либо повторно использовать оставшийся клей, либо очистить его с помощью высококонцентрированного изопропилового спирта (свыше 90%) и установить новый клей.
