Замена вентилятора Microsoft Surface Pro 4

Если стекло экрана треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты поверх экрана Surface, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и придаст прочность при поддевании и подъёме экрана.

Старайтесь следовать остальной части руководства в описанном порядке. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и вам, возможно, придётся использовать металлический монтажный инструмент, чтобы вынуть осколки стекла.

Надевайте защитные очки, чтобы защитить глаза, и осторожно не повредите ЖК-дисплей.

Подогрейте iOpener и приложите его к правому краю экрана Surface в течение двух минут.

Возможно, вам придётся многократно подогревать и прикладывать iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вы также можете использовать фен, тепловую пушку или нагревательную плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к нагреву.

Не используйте нагревательную плиту, если экран был заклеен лентой.

Обратите внимание на расположение клеевых зон по экрану перед продолжением:

В этих зонах находится только клей, и их безопасно разрезать.

Плата дисплея и гибкие шлейфы расположены здесь близко к краю. Режьте осторожно и не вводите медиатор глубже, чем 1/8 дюйма (3 мм).

Под этой частью экрана лежат хрупкие антеннные кабели. Точно следуйте процедуре в шаге 13, чтобы не повредить их. Здесь клей также самый толстый.

Вставьте медиатор в вырез для верхнего правого динамика на экране и проведите медиатор между стеклом и решёткой динамика.

Не вставляйте медиатор глубже 0,45 дюйма (12 мм). Слишком глубокое введение медиатора может повредить ЖК-дисплей.

Поверните медиатор в направлении низа Surface, чтобы провести его под нижним краем выреза динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

В течение оставшейся части процедуры, если при скольжении медиатора вы почувствуете значительное сопротивление, остановитесь и подогрейте участок, над которым работаете. Применение чрезмерного давления медиатором может привести к растрескиванию стекла.

Оставьте этот медиатор в правом краю, чтобы клей не слипся снова.

Снова подогрейте iOpener и приложите его к нижнему краю экрана Surface в течение двух минут.

Вы также можете использовать фен, тепловую пушку или нагревательную плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к нагреву.

Не используйте нагревательную плиту, если экран был заклеен лентой.

Вставьте новый медиатор в нижний правый угол и проведите его вокруг угла в направлении нижнего края.

Не вводите медиатор глубже 0,25 дюйма (6 мм) в районе нижнего правого угла. Слишком глубокое введение медиатора может повредить ЖК-дисплей.

Проведите медиатор вдоль нижнего края Surface, чтобы перерезать клей экрана.

Не вводите медиатор глубже 0,45 дюйма (12 мм) вдоль нижнего края.

Оставьте этот медиатор в нижнем крае, чтобы клей не слипся снова.

Снова подогрейте iOpener и приложите его к левому краю экрана Surface в течение двух минут.

Возможно, вам придётся многократно подогревать и прикладывать iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вы также можете использовать фен, тепловую пушку или нагревательную плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к нагреву.

Не используйте нагревательную плиту, если экран был заклеен лентой.

Вставьте новый медиатор в нижний левый угол и проведите его вокруг угла в направлении левого края.

Будьте осторожны при разрезании под нижними 2,5 дюймами (65 мм) левого края. Не вводите медиатор более чем на 1/8 дюйма (3 мм) в этой зоне. Здесь близко к панели находятся шлейфы дисплея, которые легко повредить.

После прохождения области со шлейфами дисплея вы можете снова вводить медиатор на 0,45 дюйма (12 мм).

Проведите медиатор вдоль левого края Surface, чтобы перерезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не слипся снова.

Повторно разогрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей самый толстый вдоль этого края, и вам, возможно, придётся несколько раз разогревать и прикладывать iOpener, чтобы планшет достаточно нагрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Вы также можете использовать фен, промышленный фен или горячую плиту для нагрева Surface.

Осторожно: не перегревайте Surface — экран и внутренний аккумулятор чувствительны к воздействию тепла.

Не используйте горячую плиту, если экран был заклеен лентой.

Округлите левый угол открыткой для вскрытия и проведите ею вдоль верхнего края Surface. Остановитесь, когда открытка окажется в 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса перекрыты левыми и правыми антеннами, которые размещены между корпусом и рамкой экрана. Тщательно выполняйте последующие шаги, чтобы не повредить антенны.

Под верхним краем экрана находятся хрупкие кабели антенн. Тщательно следуйте процедуре, чтобы не повредить их.

Вставьте кончик открытки под экран там, где вы только что прекратили резку. Не вставляйте открытку глубже края рамки экрана.

Осторожно прокатите открытку вправо, прижимая длинный край открытки к клею под рамкой экрана и разрезая клей по ходу движения. Не скользите открыткой вдоль края Surface.

Повторяйте это движение — вставлять кончик открытки там, где вы только что разрезали клей, и прокатывать вправо — вдоль всего верхнего края Surface, пока открытка не окажется в 2,5 дюйма (64 мм) от правого края Surface.

После того как вы разрежете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проскользните открыткой до конца вдоль верхнего края корпуса и округлите верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно приподнимите модуль экрана от корпуса Surface. Если вы почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Пока не снимайте экран. Он всё ещё подключён к плате двумя кабелями.

Используйте открытку для вскрытия, чтобы перерезать любые оставшиеся участки клея.

Поднимите верхнюю часть модуля экрана от корпуса, одновременно подвигая нижнюю часть экрана ближе к разъёмам дисплея на плате.

Осторожно уложите экран на корпус лицевой стороной вверх так, чтобы разъёмы были обращены вверх. Следите, чтобы не перегнуть кабели дисплея.

Используйте этот метод для снятия экранов от электромагнитных помех (EMI), которые понадобятся при ремонте:

Используйте один наконечник пары изогнутых пинцетов, чтобы поддеть экран от отверстий между «зубцами».

Повторяйте эту операцию в разных местах по периметру экрана, пока он не освободится.

Старайтесь не деформировать экраны слишком сильно — их нужно будет установить обратно при сборке.

Для установки исправьте деформации насколько это возможно, убедитесь, что «зубцы» совпадают с кромкой на плате, и прижмите по всему периметру экрана.

Убедитесь, что все «зубцы» плотно прилегают к металлической кромке и не загнуты под экран.

Убедитесь, что «зубцы» также контактируют с золотыми проводящими полосами на верхней части гибких шлейфов.

С помощью пинцета снимите два экрана от электромагнитных помех, закрывающие разъёмы кабелей дисплея.

Подденьте плоским концом лопатки каждый кабель дисплея и отсоедините его от платы.

Снимите экран с Surface.

При сборке остановитесь на этом шаге и следуйте этому руководству, чтобы заменить клей для экрана.

Используйте отвертку Torx T5, чтобы удалить четыре винта 4,5 мм, удерживающие крепёжную скобу антенны.

Осторожно снимите крепёжную скобу антенны.

Осторожно: не зацепите кабели. Не применяйте силу, если скоба застряла.

Вставьте один наконечник острого пинцета в щель в углу экрана от электромагнитных помех, покрывающего радиатор.

С помощью пинцета подденьте экран от платы настолько, насколько сможете, не сгибая его. Пока не снимайте его полностью.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом при работе с этим экраном.

Повторите последний шаг в нескольких местах по периметру экранирующей пластины EMI, покрывающей радиатор.

Снимите защитный экран процессора.

Используйте отвертку Torx T3, чтобы выкрутить два винта, крепящих радиатор:

Один винт 2,4 мм вдоль верхней части прямоугольной пластины, покрывающей аккумулятор.

Убедитесь, что не потеряли эту скобу, так как она может оторваться от радиатора.

Один винт 2,2 мм вдоль нижней части прямоугольной пластины, покрывающей аккумулятор

Радиатор прочно приклеен к вентилятору.

Используйте крестовую отвертку, чтобы выкрутить три винта 2,4 мм, закрепляющие вентилятор.

Используйте отвертку Torx T5, чтобы выкрутить последний винт 4,4 мм, фиксирующий крышку вентилятора.

Используйте отвертку Torx T5, чтобы выкрутить винты радиатора вокруг процессора по следующей схеме, делая по одному обороту за раз, пока они не освободятся.

Винт 1

Винт 2

Винт 3

Винт 4

При обратной сборке используйте тот же метод для установки этих винтов, подтягивая их по одному обороту за раз, пока каждый винт не станет плотным.

Используйте плоский наконечник лопатки, чтобы аккуратно поддеть радиатор прямо вверх и снять его с процессора.

Будьте осторожны, не помните и не погните тепловые трубки радиатора при снятии.

Вставьте заостренный конец лопатки в отверстие винта в защитной крышке вентилятора и поднимите вверх, чтобы отделить её от вентилятора.

Защитная крышка вентилятора закреплена легким клеем.

Будьте осторожны, не помните и не погните тепловые трубки радиатора при снятии.

Аккуратно снимите радиатор.

При обратной сборке обязательно правильно очистите радиатор и процессор и нанесите новый термопасту.

Осторожно подведите плоский конец лопатки между проводами динамика и платой до тех пор, пока он не упрется в разъем.

Аккуратно подденьте разъем проводов динамика прямо вверх, чтобы отключить его от платы.

Будьте аккуратны — провода динамика хрупкие.

При обратной сборке установите новый жгут проводов динамика поверх разъема на плате и аккуратно надавите прямо вниз пальцем, чтобы подключить его.

Используйте плоский конец лопатки, чтобы откинуть белую пластиковую фиксирующую панель ZIF-разъема в верхнем левом углу платы.

Обязательно подденьте именно откидную панель шарнира, а не сам разъем.

Используйте заостренный конец лопатки, чтобы вытащить шлейф.

Используйте отвертку Torx T5, чтобы выкрутить винт 3,3 мм, фиксирующий левый динамик.

Возьмите левый динамик за узкую часть корпуса и сдвиньте его назад, чтобы вынуть из шасси.

Снимите левый динамик.

Кнопки регулировки громкости и питания теперь свободны и могут выпасть. Следите, чтобы не потерять их.

При обратной сборке обратите внимание, что кнопка громкости имеет форму, предотвращающую её установку в обратном положении. Если она выпала и не встраивается обратно в шасси, переверните её и попробуйте снова.

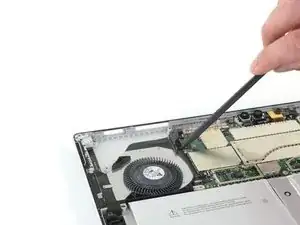

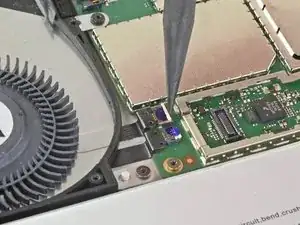

Используйте заостренный конец лопатки, чтобы открыть ZIF-разъем, фиксирующий вентилятор к плате.

Правильный разъем находится возле нижнего правого угла вентилятора, ближе к верхней части устройства.

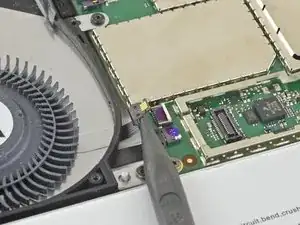

Отключите кабель вентилятора.

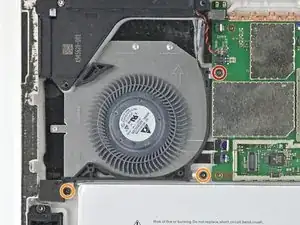

Используйте отвертку Torx T3, чтобы выкрутить следующие винты вентилятора:

Один винт 2,5 мм с крупной резьбой

Два винта 2,4 мм

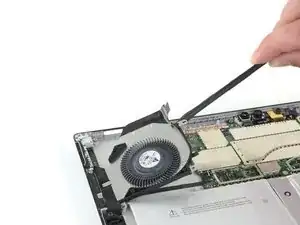

Используйте лопатку, чтобы приподнять одну сторону вентилятора.

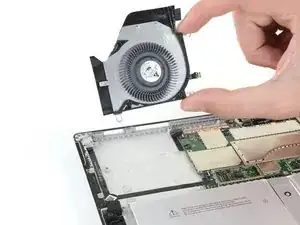

Поднимите вентилятор и выньте его.
